LED路燈現階段開發的廠家火熱,LED廠家高度關注,驅動電源廠家全力研發.那么現階段真實現狀到底如何,想在此連載的方式談談自己的想法!
希望大家踴躍參與,提出自己的見解,切實實用的數據供大家分享.
不希望看到LED有10萬小時壽命、50W與250W燈具比節能等類似的文章出現;也不希望廣告連篇,分享數據、資料的同時連帶推廣自己優秀的產品大家可理解,不希望看到純廣告出現!
LED路燈方案設計與發展參考
全部回復(314)
正序查看
倒序查看
采用IRS2541 的全電壓輸入(90VAC-265VAC)LED 驅動
第一部分:基本介紹
這個應用筆記描述了一個運用IRS2541 LED 驅動IC 的全電壓輸入(90-265VAC)LED 驅動.IRS2541 是一個高壓,高頻,降壓控制器,提供恒流LED 電流調節.他結合了連續模式,延時滯環降壓調節器,直接控制平均負載電流,通過運用準確的片內電壓差參考.LED 要求驅動具有高溫下恒流控制,輸入電壓和制造變化以及調光能力和適當的故障保護等特定性能.IRS2541 就是明確具有以上要求的IC.
此應用筆記遵循LED 廠商的指導方針串聯連接LED ,因為:
1)典型的LED I-V 曲線很陡.二極管壓降的小變化意味電流的大變化.因為LED 亮度會隨著電流呈線性變化,因此電壓的小變化引起LED 亮度的急劇變化.因此,如果驅動電路控制了流到LED 電流而非LED 上的電壓,就會達到LED 亮度更穩定的控制.IRS2541 就這樣操作.
2)電壓誤差,溫度依賴性和LEDs 本身所具有的負溫度系數,當LED 并聯時,均流是一個挑戰.當兩個二極管并聯其中一個高溫略高,此二極管將流過更多的電流,使它變的更熱.最終,熱的二極管熱到一定程度,它流過大部分電流而過早失效.此外,不同的溫度和電壓降使LEDs 的亮度不同.不同的電壓降會導致不平均的電流.串聯LEDs 提供一個可能的解決方案因為串聯LEDs 比并聯LEDs 可以更平均的用到電流.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/63961197992734.jpg');}" onmousewheel="return imgzoom(this);">
第一部分:基本介紹
這個應用筆記描述了一個運用IRS2541 LED 驅動IC 的全電壓輸入(90-265VAC)LED 驅動.IRS2541 是一個高壓,高頻,降壓控制器,提供恒流LED 電流調節.他結合了連續模式,延時滯環降壓調節器,直接控制平均負載電流,通過運用準確的片內電壓差參考.LED 要求驅動具有高溫下恒流控制,輸入電壓和制造變化以及調光能力和適當的故障保護等特定性能.IRS2541 就是明確具有以上要求的IC.
此應用筆記遵循LED 廠商的指導方針串聯連接LED ,因為:
1)典型的LED I-V 曲線很陡.二極管壓降的小變化意味電流的大變化.因為LED 亮度會隨著電流呈線性變化,因此電壓的小變化引起LED 亮度的急劇變化.因此,如果驅動電路控制了流到LED 電流而非LED 上的電壓,就會達到LED 亮度更穩定的控制.IRS2541 就這樣操作.
2)電壓誤差,溫度依賴性和LEDs 本身所具有的負溫度系數,當LED 并聯時,均流是一個挑戰.當兩個二極管并聯其中一個高溫略高,此二極管將流過更多的電流,使它變的更熱.最終,熱的二極管熱到一定程度,它流過大部分電流而過早失效.此外,不同的溫度和電壓降使LEDs 的亮度不同.不同的電壓降會導致不平均的電流.串聯LEDs 提供一個可能的解決方案因為串聯LEDs 比并聯LEDs 可以更平均的用到電流.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/63961197992734.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@crilite
幾個問題向高手請教1,led燈的選擇在路燈應用上,流明/日亞/cree/scc等是否有質的區別?2,led功率的選擇采用1W/3W/5W?或者更多的集成LED3,led傳接數量的選擇串接led數量的總Vf值多少為合適?
幾個問題向高手請教
1,led燈的選擇
在路燈應用上,流明/日亞/cree/scc等是否有質的區別?
答:沒有本質的區別,采用哪一家的LED我相信都會設計出優秀的路燈.CREE國際領先的芯片技術、實惠的價格、國內惠州封裝,相信會更好的服務于國內企業.
2,led功率的選擇
采用1W/3W/5W?或者更多的集成LED
答:1W單位LED市場應用數量最大,光效、散熱技術發展最為成熟.相信今后使用1W或1W多芯片封裝模組為主.
3,led傳接數量的選擇
串接led數量的總Vf值多少為合適?<30V? <60V?不限?
答:如果沒有認證及國家強制性標準,應該是不限制的.現在不采用高電壓LED串接驅動是目前技術還達不到,相信未來1年后會解決這個問題.
4,光學組件的選擇
燈杯?透鏡?
答:結構性燈杯會是主流.透鏡在裝飾射燈上面使用,有美觀和改善光學效果;但是在路燈上面使用會造成較多的光衰,意義不大.
5,燈體結構的選擇
電源內置?電源外置?
答:單芯片解決調壓恒流驅動內置電源肯定是方向.目前采用開光電源供電,二次恒流效率不高,為了解決散熱問題才會有內、外置的紛爭!這種方式很快會得到解決.
6,LED驅動的選擇
若干個小功率電源?一個大功率?
答:相信30W以下為一個單位,3組既可以做到100W,基本會滿足今后LED路燈及家用照明的需要.
作為LED路燈(隧道燈)的生產商,你對哪個配件的質量最不放心?
答:目前關鍵是驅動電源. 照度、光衰、散熱等參數,48小時就可以測試完畢,但是恒流電源能將LED維持多久,壽命是你和大家最關心的了.
1,led燈的選擇
在路燈應用上,流明/日亞/cree/scc等是否有質的區別?
答:沒有本質的區別,采用哪一家的LED我相信都會設計出優秀的路燈.CREE國際領先的芯片技術、實惠的價格、國內惠州封裝,相信會更好的服務于國內企業.
2,led功率的選擇
采用1W/3W/5W?或者更多的集成LED
答:1W單位LED市場應用數量最大,光效、散熱技術發展最為成熟.相信今后使用1W或1W多芯片封裝模組為主.
3,led傳接數量的選擇
串接led數量的總Vf值多少為合適?<30V? <60V?不限?
答:如果沒有認證及國家強制性標準,應該是不限制的.現在不采用高電壓LED串接驅動是目前技術還達不到,相信未來1年后會解決這個問題.
4,光學組件的選擇
燈杯?透鏡?
答:結構性燈杯會是主流.透鏡在裝飾射燈上面使用,有美觀和改善光學效果;但是在路燈上面使用會造成較多的光衰,意義不大.
5,燈體結構的選擇
電源內置?電源外置?
答:單芯片解決調壓恒流驅動內置電源肯定是方向.目前采用開光電源供電,二次恒流效率不高,為了解決散熱問題才會有內、外置的紛爭!這種方式很快會得到解決.
6,LED驅動的選擇
若干個小功率電源?一個大功率?
答:相信30W以下為一個單位,3組既可以做到100W,基本會滿足今后LED路燈及家用照明的需要.
作為LED路燈(隧道燈)的生產商,你對哪個配件的質量最不放心?
答:目前關鍵是驅動電源. 照度、光衰、散熱等參數,48小時就可以測試完畢,但是恒流電源能將LED維持多久,壽命是你和大家最關心的了.
0
回復
@文子
采用IRS2541的全電壓輸入(90VAC-265VAC)LED驅動第二部分:電路描述這個應用筆記將描述一個用IRS2541LEDIC設計的90-265VACLED驅動.電路是用220VAC輸入,此設計可驅動6到12個串聯LEDs.最大電流是700mA.LED驅動電路采用具有延時滯環降壓控制器的IR公司IRS2541LED驅動IC,精確控制LED電流.在正常工作情況下,輸出電流通過IFB腳調節,IFB腳電壓為500mV.這個反饋和內部高精度電壓差參考相比較,這個芯片拴牢了HO輸出,就象所需要的,控制電流.在正常工作條件下,如果VIFB低于VIFBTH,HO開通,負載會收到來自母線電壓的電流.同時儲存能量在L1和COUT輸出級,當VIFB增加時.一旦VIFB穿過VIFBTH,HO關閉,電感和輸出電容釋放存儲的能量到負載,VIFB降低.當VIFB再次穿過VIFBTH,在延遲t_HO_on后,HO開通.
采用IRS2541 的全電壓輸入(90VAC-265VAC)LED 驅動
IRF2541經典點評1—可全程監控檢測LED恒流:
IRF2541是比較適合設計路燈的一款IC,看上去有點復雜,仔細分析發現每顆器件都有它的巧妙之處!
MOSFET在高電位切換,充放電過程都可以受到監控.與HV9910相比充放電原理是一樣的,不一樣的地方是HV9910 MOSFET在低電位電流切換,MOSFET關閉后CS得不到檢測信號,是靠延時開關再檢測,再關閉過程得不到很好的監控.

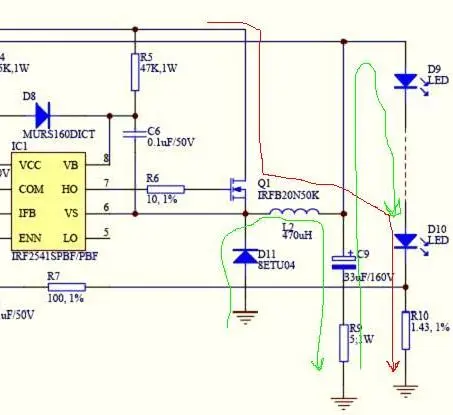

從下圖我們可以看到,IRF2541的上電和放電過程,紅色線段是IC上電電流過程,當R10電阻上的反饋電壓經R7送到IFB將要超過500mV時,HO送出對應VS的負脈沖關閉Q1;儲能放電過程開始,按綠色線段所示,L2和C9儲存能量經過LED→R10→D11形成放電回路,當R10電阻上的反饋電壓經R7送到IFB將要低于500mV時,HO送出對應VS的正脈沖開啟Q1,周而復始.
開啟關閉時間會根據輸入電壓與負載的不同自動適應而改變,不會因輸入電壓的波動影響到LED電流,也不會因負載LED數量多少影響線路參數.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/63961198085024.jpg');}" onmousewheel="return imgzoom(this);">
IRF2541經典點評1—可全程監控檢測LED恒流:
IRF2541是比較適合設計路燈的一款IC,看上去有點復雜,仔細分析發現每顆器件都有它的巧妙之處!
MOSFET在高電位切換,充放電過程都可以受到監控.與HV9910相比充放電原理是一樣的,不一樣的地方是HV9910 MOSFET在低電位電流切換,MOSFET關閉后CS得不到檢測信號,是靠延時開關再檢測,再關閉過程得不到很好的監控.
從下圖我們可以看到,IRF2541的上電和放電過程,紅色線段是IC上電電流過程,當R10電阻上的反饋電壓經R7送到IFB將要超過500mV時,HO送出對應VS的負脈沖關閉Q1;儲能放電過程開始,按綠色線段所示,L2和C9儲存能量經過LED→R10→D11形成放電回路,當R10電阻上的反饋電壓經R7送到IFB將要低于500mV時,HO送出對應VS的正脈沖開啟Q1,周而復始.
開啟關閉時間會根據輸入電壓與負載的不同自動適應而改變,不會因輸入電壓的波動影響到LED電流,也不會因負載LED數量多少影響線路參數.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/63961198085024.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@文子
采用IRS2541的全電壓輸入(90VAC-265VAC)LED驅動第一部分:基本介紹這個應用筆記描述了一個運用IRS2541LED驅動IC的全電壓輸入(90-265VAC)LED驅動.IRS2541是一個高壓,高頻,降壓控制器,提供恒流LED電流調節.他結合了連續模式,延時滯環降壓調節器,直接控制平均負載電流,通過運用準確的片內電壓差參考.LED要求驅動具有高溫下恒流控制,輸入電壓和制造變化以及調光能力和適當的故障保護等特定性能.IRS2541就是明確具有以上要求的IC.此應用筆記遵循LED廠商的指導方針串聯連接LED,因為:1)典型的LEDI-V曲線很陡.二極管壓降的小變化意味電流的大變化.因為LED亮度會隨著電流呈線性變化,因此電壓的小變化引起LED亮度的急劇變化.因此,如果驅動電路控制了流到LED電流而非LED上的電壓,就會達到LED亮度更穩定的控制.IRS2541就這樣操作.2)電壓誤差,溫度依賴性和LEDs本身所具有的負溫度系數,當LED并聯時,均流是一個挑戰.當兩個二極管并聯其中一個高溫略高,此二極管將流過更多的電流,使它變的更熱.最終,熱的二極管熱到一定程度,它流過大部分電流而過早失效.此外,不同的溫度和電壓降使LEDs的亮度不同.不同的電壓降會導致不平均的電流.串聯LEDs提供一個可能的解決方案因為串聯LEDs比并聯LEDs可以更平均的用到電流.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/60/63961197992734.jpg');}"onmousewheel="returnimgzoom(this);">
采用IRS2541 的全電壓輸入(90VAC-265VAC)LED 驅動
第二部分:電路描述
這個應用筆記將描述一個用IRS2541 LED IC設計的90-265 VAC LED驅動. 電路是用220 VAC輸入,此設計可驅動6 到12 個串聯LEDs. 最大電流是 700mA.
LED驅動電路采用具有延時滯環降壓控制器的IR 公司IRS2541 LED驅動IC,精確控制LED電流.
在正常工作情況下,輸出電流通過IFB腳調節,IFB腳電壓 為500mV.這個反饋和內部高精度電壓差參考相比較,這個芯片拴牢了HO輸出, 就象所需要的,控制電流.
在正常工作條件下,如果VIFB低于VIFBTH, HO開通,負載會收到來自母線電壓的電流.同時儲存能量在L1和COUT輸出級, 當VIFB增加時.一旦VIFB穿過VIFBTH, HO 關閉,電感和輸出電容釋放存儲的能量到負載,VIFB 降低.當VIFB再次穿過VIFBTH, 在延遲t_HO_on后,HO開通.
第二部分:電路描述
這個應用筆記將描述一個用IRS2541 LED IC設計的90-265 VAC LED驅動. 電路是用220 VAC輸入,此設計可驅動6 到12 個串聯LEDs. 最大電流是 700mA.
LED驅動電路采用具有延時滯環降壓控制器的IR 公司IRS2541 LED驅動IC,精確控制LED電流.
在正常工作情況下,輸出電流通過IFB腳調節,IFB腳電壓 為500mV.這個反饋和內部高精度電壓差參考相比較,這個芯片拴牢了HO輸出, 就象所需要的,控制電流.
在正常工作條件下,如果VIFB低于VIFBTH, HO開通,負載會收到來自母線電壓的電流.同時儲存能量在L1和COUT輸出級, 當VIFB增加時.一旦VIFB穿過VIFBTH, HO 關閉,電感和輸出電容釋放存儲的能量到負載,VIFB 降低.當VIFB再次穿過VIFBTH, 在延遲t_HO_on后,HO開通.
0
回復
@文子
采用IRS2541的全電壓輸入(90VAC-265VAC)LED驅動IRF2541經典點評1—可全程監控檢測LED恒流:IRF2541是比較適合設計路燈的一款IC,看上去有點復雜,仔細分析發現每顆器件都有它的巧妙之處!MOSFET在高電位切換,充放電過程都可以受到監控.與HV9910相比充放電原理是一樣的,不一樣的地方是HV9910MOSFET在低電位電流切換,MOSFET關閉后CS得不到檢測信號,是靠延時開關再檢測,再關閉過程得不到很好的監控.從下圖我們可以看到,IRF2541的上電和放電過程,紅色線段是IC上電電流過程,當R10電阻上的反饋電壓經R7送到IFB將要超過500mV時,HO送出對應VS的負脈沖關閉Q1;儲能放電過程開始,按綠色線段所示,L2和C9儲存能量經過LED→R10→D11形成放電回路,當R10電阻上的反饋電壓經R7送到IFB將要低于500mV時,HO送出對應VS的正脈沖開啟Q1,周而復始.開啟關閉時間會根據輸入電壓與負載的不同自動適應而改變,不會因輸入電壓的波動影響到LED電流,也不會因負載LED數量多少影響線路參數.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/60/63961198085024.jpg');}"onmousewheel="returnimgzoom(this);">
采用IRS2541 的全電壓輸入(90VAC-265VAC)LED 驅動
IRF2541經典點評2—輸出過壓保護

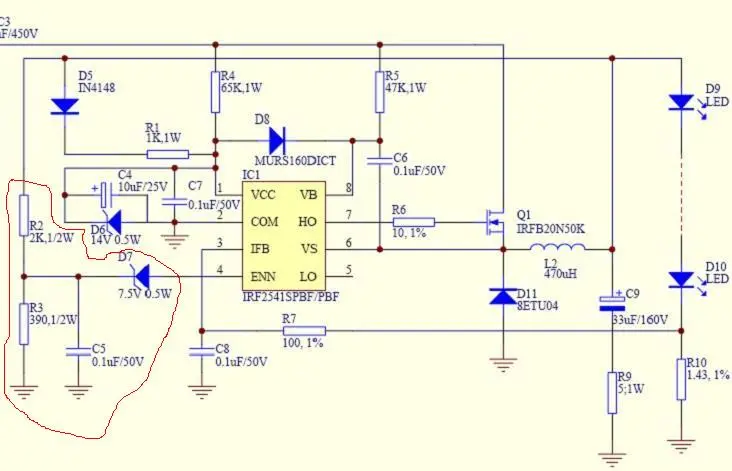

線路R2、R3、C5、 D7組成IRF2541超壓保護線路.此線路設計保護是60V,具體電壓可以隨線路需要合適選取R2與R3分壓阻值,當ENN腳2.5V高電平時,IC將進入保護狀態.
在開路情況下,開關仍然發生,HO和LO交替輸出,不管是輸出電壓嵌位或者看門狗.在這種情況下,并非通過反饋腳調節電流,輸出電壓將通過使能腳松散調節.瞬時和開關過程如圖30上的正極輸出.輸出電壓和IFB之間信號形狀的不同,是由于嵌位電容CEN.重復的峰值可以通過簡單地增長電容尺寸減少.如果VBUS明顯大于所期望的輸出的嵌位電壓, 輸出電壓將成為VBUS的函數.這是因為芯片固有的延遲時間(t_LO_on,t_LO_off,t_HO_on,和t_HO_off)和最小HO開通時間.如果負載斷開,輸出將被限制在嵌位電壓.如果母線電壓增加,嵌位電壓成比例變化.這并不是問題,開路嵌位是安全特性,是為了減少負載應力,
斷開和重新連接無需關閉電源.
R2和R3電阻組成輸出電壓分壓器,進入穩壓二極管D7的陰極.當正常電壓超出時,二極管導通,灌入使能腳.分壓網絡產生至少2.5V的電壓高于穩壓值,芯片將進入無效狀態.CEN電容僅用于濾波和減緩正極輸出端的瞬態/開關.嵌位輸出電壓可以通過下列分析決定.
D7已經被選擇為7.5V穩壓二極管.R3為390Ω提供C5低阻抗充電路徑.它也用來嵌位輸出電壓在60V,遠大于預先定的最大負載電壓,不會造成任何錯誤關閉,也在輸出級額定100V規范內.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/63961198146553.jpg');}" onmousewheel="return imgzoom(this);">
IRF2541經典點評2—輸出過壓保護
線路R2、R3、C5、 D7組成IRF2541超壓保護線路.此線路設計保護是60V,具體電壓可以隨線路需要合適選取R2與R3分壓阻值,當ENN腳2.5V高電平時,IC將進入保護狀態.
在開路情況下,開關仍然發生,HO和LO交替輸出,不管是輸出電壓嵌位或者看門狗.在這種情況下,并非通過反饋腳調節電流,輸出電壓將通過使能腳松散調節.瞬時和開關過程如圖30上的正極輸出.輸出電壓和IFB之間信號形狀的不同,是由于嵌位電容CEN.重復的峰值可以通過簡單地增長電容尺寸減少.如果VBUS明顯大于所期望的輸出的嵌位電壓, 輸出電壓將成為VBUS的函數.這是因為芯片固有的延遲時間(t_LO_on,t_LO_off,t_HO_on,和t_HO_off)和最小HO開通時間.如果負載斷開,輸出將被限制在嵌位電壓.如果母線電壓增加,嵌位電壓成比例變化.這并不是問題,開路嵌位是安全特性,是為了減少負載應力,
斷開和重新連接無需關閉電源.
R2和R3電阻組成輸出電壓分壓器,進入穩壓二極管D7的陰極.當正常電壓超出時,二極管導通,灌入使能腳.分壓網絡產生至少2.5V的電壓高于穩壓值,芯片將進入無效狀態.CEN電容僅用于濾波和減緩正極輸出端的瞬態/開關.嵌位輸出電壓可以通過下列分析決定.
D7已經被選擇為7.5V穩壓二極管.R3為390Ω提供C5低阻抗充電路徑.它也用來嵌位輸出電壓在60V,遠大于預先定的最大負載電壓,不會造成任何錯誤關閉,也在輸出級額定100V規范內.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/63961198146553.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@文子
采用IRS2541的全電壓輸入(90VAC-265VAC)LED驅動IRF2541經典點評2—輸出過壓保護線路R2、R3、C5、D7組成IRF2541超壓保護線路.此線路設計保護是60V,具體電壓可以隨線路需要合適選取R2與R3分壓阻值,當ENN腳2.5V高電平時,IC將進入保護狀態.在開路情況下,開關仍然發生,HO和LO交替輸出,不管是輸出電壓嵌位或者看門狗.在這種情況下,并非通過反饋腳調節電流,輸出電壓將通過使能腳松散調節.瞬時和開關過程如圖30上的正極輸出.輸出電壓和IFB之間信號形狀的不同,是由于嵌位電容CEN.重復的峰值可以通過簡單地增長電容尺寸減少.如果VBUS明顯大于所期望的輸出的嵌位電壓,輸出電壓將成為VBUS的函數.這是因為芯片固有的延遲時間(t_LO_on,t_LO_off,t_HO_on,和t_HO_off)和最小HO開通時間.如果負載斷開,輸出將被限制在嵌位電壓.如果母線電壓增加,嵌位電壓成比例變化.這并不是問題,開路嵌位是安全特性,是為了減少負載應力,斷開和重新連接無需關閉電源.R2和R3電阻組成輸出電壓分壓器,進入穩壓二極管D7的陰極.當正常電壓超出時,二極管導通,灌入使能腳.分壓網絡產生至少2.5V的電壓高于穩壓值,芯片將進入無效狀態.CEN電容僅用于濾波和減緩正極輸出端的瞬態/開關.嵌位輸出電壓可以通過下列分析決定.D7已經被選擇為7.5V穩壓二極管.R3為390Ω提供C5低阻抗充電路徑.它也用來嵌位輸出電壓在60V,遠大于預先定的最大負載電壓,不會造成任何錯誤關閉,也在輸出級額定100V規范內.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/60/63961198146553.jpg');}"onmousewheel="returnimgzoom(this);">
采用IRS2541 的全電壓輸入(90VAC-265VAC)LED 驅動
IRF2541經典點評3 — 光敏線路及功率減半線路

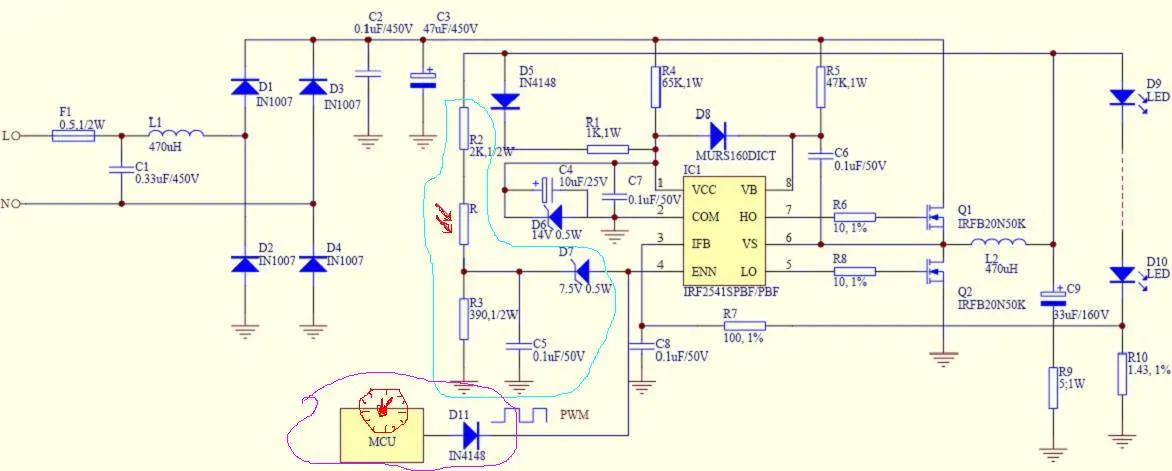

在路燈設計線路當中,客戶會要求白天有自動關閉功能,可以按線路中間增加光敏電阻,在白天光線照射下電阻分壓迫使ENN端口停止工作.R2、R、R3按實際需要選擇數值,其它的參數不變.
在路燈設計線路當中,有些客戶需要在半夜某時將路燈照度減低一半,降低能耗.可按線路增加定時器,到時間輸出50%占空比訊號即可功率減半,頻率大概幾十K就好.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/63961198228388.jpg');}" onmousewheel="return imgzoom(this);">
IRF2541經典點評3 — 光敏線路及功率減半線路
在路燈設計線路當中,客戶會要求白天有自動關閉功能,可以按線路中間增加光敏電阻,在白天光線照射下電阻分壓迫使ENN端口停止工作.R2、R、R3按實際需要選擇數值,其它的參數不變.
在路燈設計線路當中,有些客戶需要在半夜某時將路燈照度減低一半,降低能耗.可按線路增加定時器,到時間輸出50%占空比訊號即可功率減半,頻率大概幾十K就好.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/63961198228388.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@文子
采用IRS2541的全電壓輸入(90VAC-265VAC)LED驅動IRF2541經典點評3—光敏線路及功率減半線路在路燈設計線路當中,客戶會要求白天有自動關閉功能,可以按線路中間增加光敏電阻,在白天光線照射下電阻分壓迫使ENN端口停止工作.R2、R、R3按實際需要選擇數值,其它的參數不變.在路燈設計線路當中,有些客戶需要在半夜某時將路燈照度減低一半,降低能耗.可按線路增加定時器,到時間輸出50%占空比訊號即可功率減半,頻率大概幾十K就好.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/60/63961198228388.jpg');}"onmousewheel="returnimgzoom(this);">
學習了,講的很詳細,謝了,希望繼續.
0
回復
“50W與250W燈具比節能”是一篇好文章!我跟著者素不相識,但我仍感到是篇好文章.其好在:
1、在這論壇上第一次提出了敢于拿50W的LED燈去與250W的鈉燈比較;當然能不能比過是另說的了,但大方向是對的.我們做LED路燈的目的就是要淘汰鈉燈.這是時代的宣言,盡管當前的LED路燈還存在著這樣那樣的缺點,但最終是要去替代鈉燈的.如果我們連這點都看不清,我們這一大幫人在那里啃子啃子瞎干什么?
2、文章提出了一條思路,雖說具體數據不一定全對,但也不一定全錯.對我們從事開發LED路燈的各位多少是有點幫助的.
3、從跟貼的各位來看,有贊同的,也有反對的,兩方面意見都有,這在論壇上完全是很正常的事.而且我們的論壇除了不歡迎相互謾罵、諷刺挖苦、打擊別人抬高自己等不良風氣外,對這些學術上的爭論應該是提倡和歡迎的.
文先生當了版主了,我在此先祝賀你榮升為版主,這些年為這LED專版的誕生費了很多心血.但對你提出的不歡迎“50W與250W燈具比節能”此類文章的貼子還是有以上看法.希望版主能公正地運用手中的權力,不要把這論壇搞成“一言堂”.
至于廣告我覺得是否要一概的否定?例如以前那個論壇上你也做過不少廣告,我還是挺喜歡看的.喜歡看廣告的原因是我根本沒時間去看廣告專欄,而且那里的廣告好象都很陳舊.當然如果象有的廣告貼子又臭又長,滿處貼,我也不喜歡看的.
1、在這論壇上第一次提出了敢于拿50W的LED燈去與250W的鈉燈比較;當然能不能比過是另說的了,但大方向是對的.我們做LED路燈的目的就是要淘汰鈉燈.這是時代的宣言,盡管當前的LED路燈還存在著這樣那樣的缺點,但最終是要去替代鈉燈的.如果我們連這點都看不清,我們這一大幫人在那里啃子啃子瞎干什么?
2、文章提出了一條思路,雖說具體數據不一定全對,但也不一定全錯.對我們從事開發LED路燈的各位多少是有點幫助的.
3、從跟貼的各位來看,有贊同的,也有反對的,兩方面意見都有,這在論壇上完全是很正常的事.而且我們的論壇除了不歡迎相互謾罵、諷刺挖苦、打擊別人抬高自己等不良風氣外,對這些學術上的爭論應該是提倡和歡迎的.
文先生當了版主了,我在此先祝賀你榮升為版主,這些年為這LED專版的誕生費了很多心血.但對你提出的不歡迎“50W與250W燈具比節能”此類文章的貼子還是有以上看法.希望版主能公正地運用手中的權力,不要把這論壇搞成“一言堂”.
至于廣告我覺得是否要一概的否定?例如以前那個論壇上你也做過不少廣告,我還是挺喜歡看的.喜歡看廣告的原因是我根本沒時間去看廣告專欄,而且那里的廣告好象都很陳舊.當然如果象有的廣告貼子又臭又長,滿處貼,我也不喜歡看的.
0
回復
@kin1945
“50W與250W燈具比節能”是一篇好文章!我跟著者素不相識,但我仍感到是篇好文章.其好在:1、在這論壇上第一次提出了敢于拿50W的LED燈去與250W的鈉燈比較;當然能不能比過是另說的了,但大方向是對的.我們做LED路燈的目的就是要淘汰鈉燈.這是時代的宣言,盡管當前的LED路燈還存在著這樣那樣的缺點,但最終是要去替代鈉燈的.如果我們連這點都看不清,我們這一大幫人在那里啃子啃子瞎干什么?2、文章提出了一條思路,雖說具體數據不一定全對,但也不一定全錯.對我們從事開發LED路燈的各位多少是有點幫助的.3、從跟貼的各位來看,有贊同的,也有反對的,兩方面意見都有,這在論壇上完全是很正常的事.而且我們的論壇除了不歡迎相互謾罵、諷刺挖苦、打擊別人抬高自己等不良風氣外,對這些學術上的爭論應該是提倡和歡迎的. 文先生當了版主了,我在此先祝賀你榮升為版主,這些年為這LED專版的誕生費了很多心血.但對你提出的不歡迎“50W與250W燈具比節能”此類文章的貼子還是有以上看法.希望版主能公正地運用手中的權力,不要把這論壇搞成“一言堂”. 至于廣告我覺得是否要一概的否定?例如以前那個論壇上你也做過不少廣告,我還是挺喜歡看的.喜歡看廣告的原因是我根本沒時間去看廣告專欄,而且那里的廣告好象都很陳舊.當然如果象有的廣告貼子又臭又長,滿處貼,我也不喜歡看的.
ok,說的有道理.
0
回復
采用IRS2541 的全電壓輸入(90VAC-265VAC)LED 驅動
第三部分:器件選擇
IRS2541的頻率是自由運行并可以通過快速響應輸入和輸出電壓的變化維持電流調節.該器件不需要外部器件來設置頻率.而頻率是由L2和COUT,以及輸入輸出電壓和負載電流決定的.
頻率選擇需在系統效率,電流控制調節,尺寸和成本之間折中選擇.頻率越 高,尺寸越小,L2和COUT的成本就越低,紋波越高,FET開關損失越高,隨 VBUS電壓的提高,成為設計主要考慮的因素,因為器件應力越高,越難控制輸出電流.
為了維持很小的滯環電流調節,L2和COUT需要足夠大來保持在t_HO_on時負載上的電流,避免負載電流下降過多,低于要求的電流值.輸入電壓對頻率有重要的影響,電感值在低輸入電壓時對降低頻率具有重要的影響.負載電流變化隨電感值下降而增加,即使超過輸入輸出電壓范圍.
輸出電容可以同時使用以獲得目標頻率和電流控制精度.電容值減少整個輸入電壓范圍的頻率.一個4.7μF的小電容對減少頻率有很大影響.電流調節也可以通過輸出電容來改進.COUT是增加輸出級儲存能量的基礎,也就意味著它可以增加提供電流的時間.因此,通過降低負載的di/dt瞬變,有效降低頻率.有COUT電容,電感器電流不再和負載中一樣.電感電流仍然有一個完美的三角形狀,在那里負載能在電流中看到基本相同的趨勢,但所有銳角都會變圓,峰值減小.
選擇L2和COUT是為了它們存儲足夠的能量,保持電流控制精確同時,在 t_HO_on期間提高能量給負載.一個更低的L2值將需要更大的COUT值.如果電感值特別小(100uH以下數量級),COUT電容需要幾百微法以上的數量級,以保持好的電流調節.另外,如果電感較小,電流紋波將相當大,用電解電容時,縮短了電容的壽命.
由于這些因素,選擇一個470μH電感器和一個33μF輸出電容.有470μH電感器的電流紋波相對很小,因此,電路板在低電流級別時可以用或不用輸出電容.
第三部分:器件選擇
IRS2541的頻率是自由運行并可以通過快速響應輸入和輸出電壓的變化維持電流調節.該器件不需要外部器件來設置頻率.而頻率是由L2和COUT,以及輸入輸出電壓和負載電流決定的.
頻率選擇需在系統效率,電流控制調節,尺寸和成本之間折中選擇.頻率越 高,尺寸越小,L2和COUT的成本就越低,紋波越高,FET開關損失越高,隨 VBUS電壓的提高,成為設計主要考慮的因素,因為器件應力越高,越難控制輸出電流.
為了維持很小的滯環電流調節,L2和COUT需要足夠大來保持在t_HO_on時負載上的電流,避免負載電流下降過多,低于要求的電流值.輸入電壓對頻率有重要的影響,電感值在低輸入電壓時對降低頻率具有重要的影響.負載電流變化隨電感值下降而增加,即使超過輸入輸出電壓范圍.
輸出電容可以同時使用以獲得目標頻率和電流控制精度.電容值減少整個輸入電壓范圍的頻率.一個4.7μF的小電容對減少頻率有很大影響.電流調節也可以通過輸出電容來改進.COUT是增加輸出級儲存能量的基礎,也就意味著它可以增加提供電流的時間.因此,通過降低負載的di/dt瞬變,有效降低頻率.有COUT電容,電感器電流不再和負載中一樣.電感電流仍然有一個完美的三角形狀,在那里負載能在電流中看到基本相同的趨勢,但所有銳角都會變圓,峰值減小.
選擇L2和COUT是為了它們存儲足夠的能量,保持電流控制精確同時,在 t_HO_on期間提高能量給負載.一個更低的L2值將需要更大的COUT值.如果電感值特別小(100uH以下數量級),COUT電容需要幾百微法以上的數量級,以保持好的電流調節.另外,如果電感較小,電流紋波將相當大,用電解電容時,縮短了電容的壽命.
由于這些因素,選擇一個470μH電感器和一個33μF輸出電容.有470μH電感器的電流紋波相對很小,因此,電路板在低電流級別時可以用或不用輸出電容.
0
回復
@kin1945
“50W與250W燈具比節能”是一篇好文章!我跟著者素不相識,但我仍感到是篇好文章.其好在:1、在這論壇上第一次提出了敢于拿50W的LED燈去與250W的鈉燈比較;當然能不能比過是另說的了,但大方向是對的.我們做LED路燈的目的就是要淘汰鈉燈.這是時代的宣言,盡管當前的LED路燈還存在著這樣那樣的缺點,但最終是要去替代鈉燈的.如果我們連這點都看不清,我們這一大幫人在那里啃子啃子瞎干什么?2、文章提出了一條思路,雖說具體數據不一定全對,但也不一定全錯.對我們從事開發LED路燈的各位多少是有點幫助的.3、從跟貼的各位來看,有贊同的,也有反對的,兩方面意見都有,這在論壇上完全是很正常的事.而且我們的論壇除了不歡迎相互謾罵、諷刺挖苦、打擊別人抬高自己等不良風氣外,對這些學術上的爭論應該是提倡和歡迎的. 文先生當了版主了,我在此先祝賀你榮升為版主,這些年為這LED專版的誕生費了很多心血.但對你提出的不歡迎“50W與250W燈具比節能”此類文章的貼子還是有以上看法.希望版主能公正地運用手中的權力,不要把這論壇搞成“一言堂”. 至于廣告我覺得是否要一概的否定?例如以前那個論壇上你也做過不少廣告,我還是挺喜歡看的.喜歡看廣告的原因是我根本沒時間去看廣告專欄,而且那里的廣告好象都很陳舊.當然如果象有的廣告貼子又臭又長,滿處貼,我也不喜歡看的.
文子的想法可能是這樣,他希望這貼盡量出現更專業的技術交流.那些給外行看的就沒有必要出現在這里了.
比如“50W與250W燈具比節能”,可以說,里面很多數據都是建立在一個非常理想的LED燈具基礎上跟傳統燈具的比較.雖然是長貼,但真正敢針對LED燈具最薄弱環節提出質疑的則沒什么.譬如:該燈具的驅動電源實際工作在多高的溫度下?在這個溫度下,該電源壽命如何?質量穩定性如何?現在拍胸口說自己電源工作3-5年沒問題的,到底有幾個人在3-5年前就開始應用在工程上?(強化老化測試出來的數據就先別說吧)
又比如“LED有10萬小時壽命”,實在不知道這種言論在本論壇存在有何具體意義.各位是否還記得當初CD淘汰磁帶的時候也是號稱無損讀取,可以使用百萬次,現在呢,雖然我們知道CD也會壞,但確實壽命比磁帶好多了.LED也一樣的道理,10萬小時壽命這樣的言論各位回去跟自己客戶說說也就罷了.真要在這里喊,不如把你的供貨合同加上一條“我司LED燈具在實際工程應用上可正常工作10萬小時光衰不超過XX”來得實在.
這里沒有任何針對或者反駁樓上kin的意思,只是跟論壇上其他人一樣,希望技術論壇上盡量少出現一些浮夸風
比如“50W與250W燈具比節能”,可以說,里面很多數據都是建立在一個非常理想的LED燈具基礎上跟傳統燈具的比較.雖然是長貼,但真正敢針對LED燈具最薄弱環節提出質疑的則沒什么.譬如:該燈具的驅動電源實際工作在多高的溫度下?在這個溫度下,該電源壽命如何?質量穩定性如何?現在拍胸口說自己電源工作3-5年沒問題的,到底有幾個人在3-5年前就開始應用在工程上?(強化老化測試出來的數據就先別說吧)
又比如“LED有10萬小時壽命”,實在不知道這種言論在本論壇存在有何具體意義.各位是否還記得當初CD淘汰磁帶的時候也是號稱無損讀取,可以使用百萬次,現在呢,雖然我們知道CD也會壞,但確實壽命比磁帶好多了.LED也一樣的道理,10萬小時壽命這樣的言論各位回去跟自己客戶說說也就罷了.真要在這里喊,不如把你的供貨合同加上一條“我司LED燈具在實際工程應用上可正常工作10萬小時光衰不超過XX”來得實在.
這里沒有任何針對或者反駁樓上kin的意思,只是跟論壇上其他人一樣,希望技術論壇上盡量少出現一些浮夸風
0
回復
@crilite
文子的想法可能是這樣,他希望這貼盡量出現更專業的技術交流.那些給外行看的就沒有必要出現在這里了.比如“50W與250W燈具比節能”,可以說,里面很多數據都是建立在一個非常理想的LED燈具基礎上跟傳統燈具的比較.雖然是長貼,但真正敢針對LED燈具最薄弱環節提出質疑的則沒什么.譬如:該燈具的驅動電源實際工作在多高的溫度下?在這個溫度下,該電源壽命如何?質量穩定性如何?現在拍胸口說自己電源工作3-5年沒問題的,到底有幾個人在3-5年前就開始應用在工程上?(強化老化測試出來的數據就先別說吧)又比如“LED有10萬小時壽命”,實在不知道這種言論在本論壇存在有何具體意義.各位是否還記得當初CD淘汰磁帶的時候也是號稱無損讀取,可以使用百萬次,現在呢,雖然我們知道CD也會壞,但確實壽命比磁帶好多了.LED也一樣的道理,10萬小時壽命這樣的言論各位回去跟自己客戶說說也就罷了.真要在這里喊,不如把你的供貨合同加上一條“我司LED燈具在實際工程應用上可正常工作10萬小時光衰不超過XX”來得實在.這里沒有任何針對或者反駁樓上kin的意思,只是跟論壇上其他人一樣,希望技術論壇上盡量少出現一些浮夸風
頂!我也是很反感吹牛、說大話的.
0
回復
@文子
采用IRS2541的全電壓輸入(90VAC-265VAC)LED驅動第三部分:器件選擇IRS2541的頻率是自由運行并可以通過快速響應輸入和輸出電壓的變化維持電流調節.該器件不需要外部器件來設置頻率.而頻率是由L2和COUT,以及輸入輸出電壓和負載電流決定的.頻率選擇需在系統效率,電流控制調節,尺寸和成本之間折中選擇.頻率越高,尺寸越小,L2和COUT的成本就越低,紋波越高,FET開關損失越高,隨VBUS電壓的提高,成為設計主要考慮的因素,因為器件應力越高,越難控制輸出電流.為了維持很小的滯環電流調節,L2和COUT需要足夠大來保持在t_HO_on時負載上的電流,避免負載電流下降過多,低于要求的電流值.輸入電壓對頻率有重要的影響,電感值在低輸入電壓時對降低頻率具有重要的影響.負載電流變化隨電感值下降而增加,即使超過輸入輸出電壓范圍.輸出電容可以同時使用以獲得目標頻率和電流控制精度.電容值減少整個輸入電壓范圍的頻率.一個4.7μF的小電容對減少頻率有很大影響.電流調節也可以通過輸出電容來改進.COUT是增加輸出級儲存能量的基礎,也就意味著它可以增加提供電流的時間.因此,通過降低負載的di/dt瞬變,有效降低頻率.有COUT電容,電感器電流不再和負載中一樣.電感電流仍然有一個完美的三角形狀,在那里負載能在電流中看到基本相同的趨勢,但所有銳角都會變圓,峰值減小.選擇L2和COUT是為了它們存儲足夠的能量,保持電流控制精確同時,在t_HO_on期間提高能量給負載.一個更低的L2值將需要更大的COUT值.如果電感值特別小(100uH以下數量級),COUT電容需要幾百微法以上的數量級,以保持好的電流調節.另外,如果電感較小,電流紋波將相當大,用電解電容時,縮短了電容的壽命.由于這些因素,選擇一個470μH電感器和一個33μF輸出電容.有470μH電感器的電流紋波相對很小,因此,電路板在低電流級別時可以用或不用輸出電容.
樓主講的很精彩,受教!想問問樓主是否實際用過IRS2541?實際性能如何?最多能帶幾顆LED,謝謝!
0
回復
@j-zhao
**此帖已被管理員刪除**
NCP1216 優點:線路簡單
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/819051198992780.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/819051198992780.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@j-zhao
NCP1216優點:線路簡單[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/60/819051198992780.gif');}"onmousewheel="returnimgzoom(this);">
有這驅動的資料嗎?有就發到我的郵箱里,rubo_1983@163.com,我是做LED燈驅動的,謝謝.
0
回復
@j-zhao
NCP1216優點:線路簡單[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/60/819051198992780.gif');}"onmousewheel="returnimgzoom(this);">
請把相關資料發給我:cxt436339@163.com,正在尋找這類方案.謝謝!
0
回復
有些朋友在設計路燈時對非隔離直接驅動信心不足,選擇了開關電源隔離供電再二次恒流的方案,目前有公司量產采用較為成熟的IC有,國半的LM3402和美信的MAX16821.LM3402是內置MOSFET單顆IC驅動10多顆LED,按實際需要多組驅動應用,另外的帖子有詳細介紹,這里就不在多說;MAX16821是外置MOS管,也可以驅動10多顆LED應用.
MAX16821所具有的獨特的創新型驅動器架構可實現HB LED的共陽極配置,有助于實現真正高效的熱管理,降低系統集成和安裝的成本.
MAX16821具有獨特的引腳配置能力,可以將器件配置為同步buck或同步boost模式.同步buck以及同步boost模式可以使LED驅動器工作在非常高的效率下,可滿足照明以及應急照明系統這類尤為注重功耗的大功率應用.
寬的開關頻率(125kH至1.5MHz)允許小尺寸電感和濾波電容用于空間異常緊湊的設備中.對于需要多個驅動器的系統,MAX16821還具有180°相位延遲的時鐘輸出,可控制另一個錯相工作的LED驅動器.這一方案可降低LED電流紋波,從而降低輸入和輸出濾波電容的尺寸和成本.
MAX16821工作在5.4V至28V的工作電壓,并且內置0.03V的LED電流檢測電壓,可實現最低的功耗(還可提供其他電流檢測電壓版本).其他功能還包括可編程打嗝模式、過壓保護、反向限流以及輸出使能等.MAX16821工作在-40℃至+125℃的汽車級溫度范圍,采用帶裸焊盤的微型、無鉛、5mm×5mm×0.8mm、28引腳TQFN封裝.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/63961199550368.jpg');}" onmousewheel="return imgzoom(this);">
MAX16821所具有的獨特的創新型驅動器架構可實現HB LED的共陽極配置,有助于實現真正高效的熱管理,降低系統集成和安裝的成本.
MAX16821具有獨特的引腳配置能力,可以將器件配置為同步buck或同步boost模式.同步buck以及同步boost模式可以使LED驅動器工作在非常高的效率下,可滿足照明以及應急照明系統這類尤為注重功耗的大功率應用.
寬的開關頻率(125kH至1.5MHz)允許小尺寸電感和濾波電容用于空間異常緊湊的設備中.對于需要多個驅動器的系統,MAX16821還具有180°相位延遲的時鐘輸出,可控制另一個錯相工作的LED驅動器.這一方案可降低LED電流紋波,從而降低輸入和輸出濾波電容的尺寸和成本.
MAX16821工作在5.4V至28V的工作電壓,并且內置0.03V的LED電流檢測電壓,可實現最低的功耗(還可提供其他電流檢測電壓版本).其他功能還包括可編程打嗝模式、過壓保護、反向限流以及輸出使能等.MAX16821工作在-40℃至+125℃的汽車級溫度范圍,采用帶裸焊盤的微型、無鉛、5mm×5mm×0.8mm、28引腳TQFN封裝.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/63961199550368.jpg');}" onmousewheel="return imgzoom(this);"> 0
