這個比較簡單,加一容量計量IC就可以了.

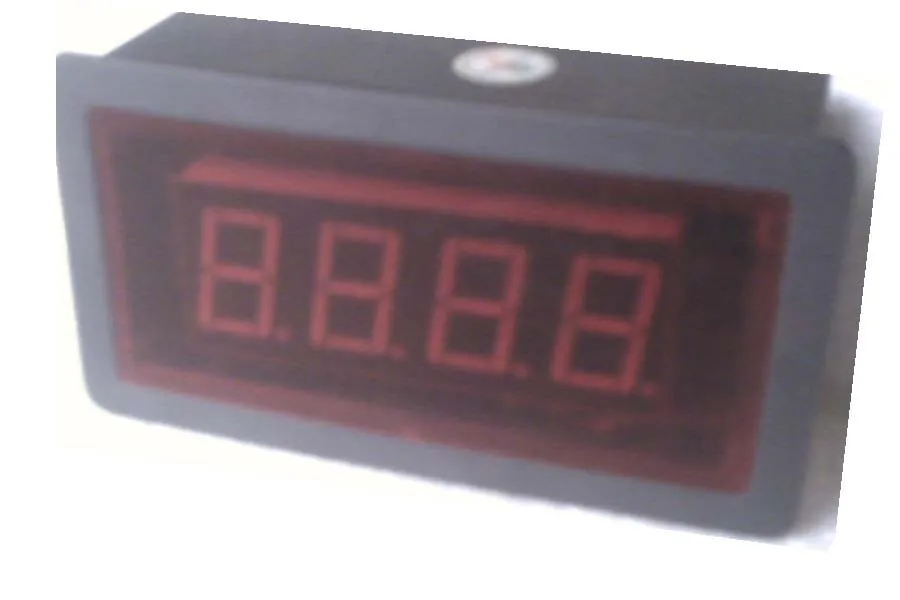

電壓.時間.容量.多用表使用說明書  本表為電壓.時間.容量.普通放電控制,深度放電控制為一體的多功能智能儀表.主芯片采用臺灣義隆公司生產的12位單片機 ,抗干擾能力強,性能穩定.外殼采用標準嵌入式機殼安裝方便,造型美觀. 大方.前面板有紫色光面及紅色細磨沙兩種可供用戶選用.A. 功能(1) 電壓:(V):檢測顯示當前蓄電池電壓.(2) 時間:(T):顯示連續放電時間.(3) 容量:(HA):顯示連續放電容量.(4) 深放:(SF):有二種深度放電模式共選擇.第一種3V,第二種1.7V.無論那種放電模式到設定值時,自動控制繼電器,停止放電.(5) 普放:畜電池放電到10.5 V時,自動控制放電停止.(6) 內置分流器:內置分流器的最大電流為8A連續工作.若超過8A時,建議使用外置分流器.(7) 放電停止控制:只須外接繼電器就能實現放電控制.(8) 暫停:當儀表工作時,無論何時都能實現暫停放電功能,原記錄數據自動記憶.暫停解除后,累計記錄數據.(9) 記憶:放電結束后,只要儀表供電不停,記錄數據長期保存.(10)查看:放電期間,任何時間都可以查看當前的任何數據.(11)清零:按動清零鈕,儀表記錄的所有數據,全部清空.(12)顯示:所有功能狀態通過四個指示燈指示,由數碼管顯示數據.B. 使用方法(1) 接通儀表電源后.按一下起動/暫停鍵.放電控制繼電器吸合,放電開始,此時顯示為放電電流.調節好所需要的放電電流,一分鐘后,儀表自動回到當前檢測電壓,此時儀表顯示當前蓄電池電壓,電壓指示燈亮.(2) 當需要查看放電時的所有數據,按動查看鍵.每按動一次,依次顯示電壓.時間.容量,相應的指示燈亮.停止按動5秒鐘后,自動回復到當前電壓顯示.(3) 在放電當中,因某種原因需暫停時,按動起動/暫停鍵,儀表控制暫停放電,繼電器斷開.5秒鐘后,電壓指示燈以每秒1HZ頻率閃動 ,指示為暫停狀態.當再次按動起動.暫停鈕時,又回復到放電狀態.和以前放電數據累加.(4) 深放:根據深度放電的需要,按動一次深放鈕,深放指示燈亮.表示此時為深度放電3V(1.7V).再次按動深放鈕,取消深放執行命令,深放指示燈熄滅.(5) 清零:若需清除儀表所記錄的所有數據時,按動清零按鈕,此時為黑屏,松開按鈕后,儀表自動清除所有記錄.顯示為當前蓄電池電壓.
