CCFL,同一繞組輸出帶兩個燈管,兩個燈管亮度有明顯差別?
ROYAR結構,一個變壓器帶兩個燈管,同一種燈管,輸出電容也相同,但燈管亮度相差還很大,而且燈管是亮一會兒才出現這種情況,是何原因呢?有做CCFL經驗的老師請一定指點啊,先謝過了!
全部回復(59)
正序查看
倒序查看
@gersoon
注意輸出的高端,無論是PCB走線還是接燈管的線的長短,會有教大影響
還是將PCB貼出來應該會好說一點
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1106640306.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1106640306.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@dxgung
還是將PCB貼出來應該會好說一點[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1106640306.gif');}"onmousewheel="returnimgzoom(this);">
J1,J2即為兩輸出燈管,這樣的布線會對我說的現象影響大嗎?還請各位老師能夠指點.
0
回復
@dxgung
謝謝這位老師的指點!已經對調過了,照樣如此(請看第10貼),能從理論上說一下為何什么會這樣呢?同一個輸出繞組,相同的輸出電容,以及同一種燈管,亮度竟然差別很大.請一定再指點!

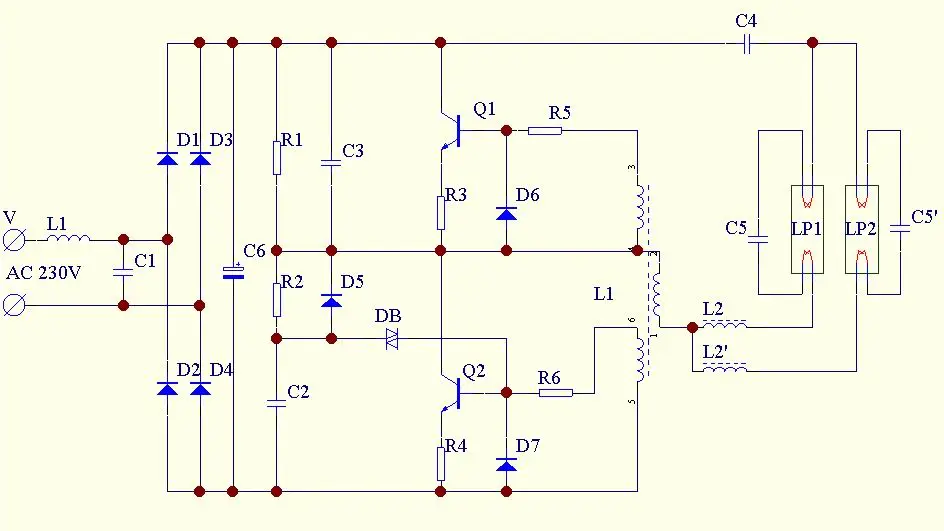

1106661483.htm我也不是專業只是修過電子鎮流器我這正好有一張圖給你發過去,我個人認為每路只有三個件共計六個那就是電感電容管燈,由其電感磁體材料
0
回復
@dxgung
謝謝這位老師的指點!已經對調過了,照樣如此(請看第10貼),能從理論上說一下為何什么會這樣呢?同一個輸出繞組,相同的輸出電容,以及同一種燈管,亮度竟然差別很大.請一定再指點!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1106662777.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@0111su
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/25/1106662777.jpg');}"onmousewheel="returnimgzoom(this);">
感謝了!以前都沒有接觸過,現在要做,遇到問題還真不知道如何下手.
0
回復
@dxgung
確實是這樣,剛一上電,12V輸入端的電流110mA,兩燈都能完全點亮,而且亮度幾乎一致.110mA的電流慢慢上升,并且開始出現亮度上的差異,當電流升到一個值大約220mA后不再上升.能指點一下電流為什么會出現這種慢慢上升的現象呢?是不是還是變壓器設計不合理呢?還有你說的開放電壓是指哪一個電壓呢?
開放電壓就是點燈電壓,電流慢慢上升,是因為ccfl是負阻性,造成輸入電流有一段上升階段.
那你現在的燈管電流應該很小,達不到要求,而且燈管離散性很大,造成高壓電容不能起到平衡作用,不如把燈管電流加大
那你現在的燈管電流應該很小,達不到要求,而且燈管離散性很大,造成高壓電容不能起到平衡作用,不如把燈管電流加大
