先頂一下,明天打印出來看看.謝謝分享

主電路跟我一樣,控制方法有些不同,可以聊聊,該電路的調試過程很有心得.圖看的不清,我用38××+21××

UC3843做BUCK不能保證零電流零電壓開通,
所以改用L6561做BUCK;

你的電路應該沒有防止低頻換向瞬間電流過沖的部分吧

其實低頻換向瞬間,電流不會過沖的,
這與恒流控制電路設計方法有關;
電壓會有一點過沖,控制一下,
但不都是壞處,
以前有論文的觀點不夠正確,
點火電感會平滑這種過沖.

你的圖看的不清楚,6561的1腳和3腳不能連在一起用的,另外電源部分也可以改進一下,用電容降壓始終感覺有點,呵呵,高頻那路的6561有的部分看不大明白,,

電容降壓電源是我的獨創,n年前使用過,呵呵.
這里只用于啟動和保護電路,1mA小電流.
提高可靠性,減少功耗.

工作電流靠變壓器次級整流.

少一個小開關電源,多一份可靠性.

控制保護電路部分作用:
CD4060振蕩再分頻產生脈沖,
150HZ脈沖用于低頻雙BUCK半橋,
6.8秒脈沖用于CD4520計數;

CD4520一半用于計數、啟輝控制,
6.8秒啟輝再間隔停1分40多秒,形成一個啟輝循環,
CD4520另一半用于啟輝循環計數,8次后停止;

LM2902用于HID工作正常判別和BUCK停止控制.

控制電路原理:
1)每次啟輝持續6.8秒,如果HID熱燈、開路或損壞時,不能進入工作狀態;
2)間隔停1分40多秒,等待HID熱燈冷卻,開路或燈損壞也待進一步證實,EB上的MOS管等也順便冷卻一下,呵呵;
3)一個循壞結束后,重新啟輝持續6.8秒,HID熱燈冷卻后應該能進入工作狀態,開路或燈損壞不能進入工作狀態;
4)LM2902判別HID工作正常后復位CD4520,BUCK保持工作狀態;
5)如果不能進入工作狀態,重復8次啟動循環;
6)如果8次后(8次用于排除環境偶然因素)還不能進入工作狀態,則確認HID開路或損壞,停止工作,等待修理.

控制電路特點:
1)電路沒有用電解電容,就沒有漏液問題,提高高溫可靠性和壽命;
2)沒有采用單片機,用數字電路,抗干擾能力較強;
3)電路簡潔,成本也不高.

實際工作效果怎樣?管子溫升有多高?你的東西是不錯的,,,支持一下,,,

這樣也太過與復雜化了吧!一個恒流電路,極性翻轉電路和觸發電路也用不著這么多吧!

這個還算簡單的,復雜的你還沒看到,,,,

因為不是行業內的,偶然接觸HID,
對philips的EB架構有興趣,
就做了一個兩級的低頻電路玩玩,
見笑了,也讓大家共享共享.

希望效率能做到90%以上.

各部分的電路,單獨的調過,
溫升比三級的肯定低;

連起來還沒調,
板子還沒做回來,
下次有空再把調測結果奉上.

有時間再把控制部分改成單片機,
群點抗干擾還沒有經驗,
現在的電路啟輝時150Hz頻率太高了.

因為這個電路是有保護控制的,
有一定的實用性.

發個SCH參考一下吧,你的電路的確是我見到最簡潔的,我做的太復雜.

很抱歉,
6561的3腳不是和1腳連在一起,
漏了一條線,
見附圖,

三級電路的BUCK我用L6561時,
曾把6561的3腳和1腳連在一起用過.

3腳接基準是沒錯的,,在我的三級里面也是這樣用的,效果很好,,,

BUCK用3843應該更簡單一點才是;

看得懂這張圖,對HID-EB設計不會有問題了.

呵呵.

設計不是大問題,問題是調試,個人覺得要調到比較好的狀態,還是有難度的,,,,不知道你的電路實際效果如何,我的之所以復雜,考慮了比較多的因素,,,

你的效率做到多少?

在88-90左右,,我目前在試驗,還沒有正式開始搞.

好像效率不太夠,
你的三級效率能到多少?
我只能做到87.5%左右.

希望兩級的做到91-92%,
當然最后看調試了.

我的三級的跟你的效率也差不多,我自己覺得已經沒什么改進的余地了,已經完善了多次,所以現在也沒去搞了,懶得搞.兩級的也沒搞,自己試試而已.兩級的你看看能不能把效率調高些,這樣半橋MOS管最好用SMD的,,

配套PCB圖
已發.

電路不錯,改天我試試看,我偏向于用555擴充作其余線路.
樣品有試驗過嗎?兄臺現電路在續流時會損壞晶體管吧.

開機占空比太大,頻率低,MOS可能扛不住.

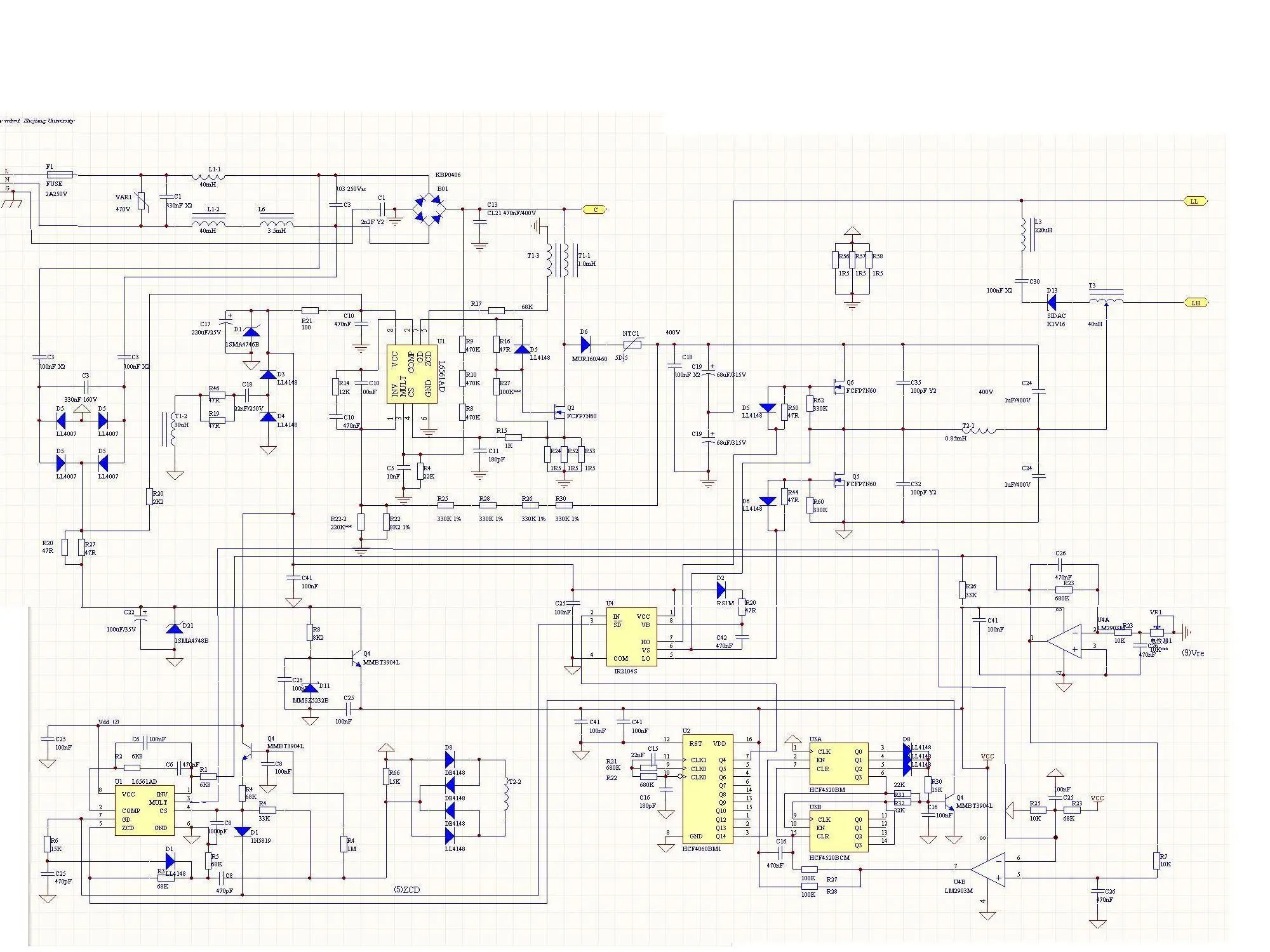

應很多網友要求,提供清晰版,僅供參考.

這僅僅是設計圖,
用于掌握原理,
互相交流,
不保證圖中參數的準確性.

請?zhí)釋氋F意見.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1484571196063185.jpg');}" onmousewheel="return imgzoom(this);">

高手,PCB在哪呢?

你好,各位大哥,請問上面電路圖上的2個C24和C32\C35是起什么功能的啊?知道的請分析一下.謝過先

這個電路樓主做出樣機了嗎?我對這個電路的電流采樣不是很明白,限流電感副邊電壓整流后做為采樣值,能否反映BUCK電路的工作電流?樓主能否講解一下?

這位老兄,蠻厲害的嘛,我也在研究半橋底頻.
