看來你沒看明白我的問題
就是如何調整多邊形敷銅和導線和焊盤的距離，又怎么能讓他們連上？

“調整多邊形敷銅和導線和焊盤的距離”可通過設置設計規則來實現，“讓他們連上”時將其二者設成同一網絡即可。

mshuang你好
像rayruby說的那樣嗎?
我試了不行的
你后面說的設為同一網絡是怎么設啊
能教教我嗎?
謝謝

哪位DX能講講嗎？

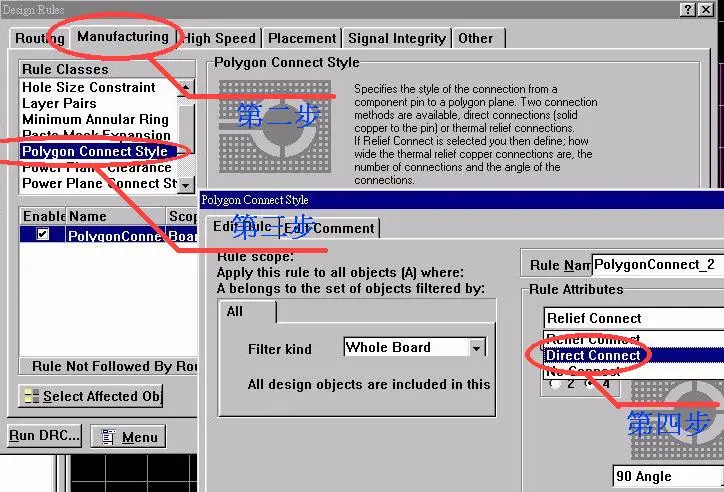

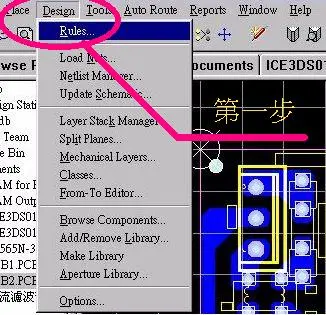

請參閱500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1106029799.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1106029810.jpg');}" onmousewheel="return imgzoom(this);">

哇，真詳細
謝了先
我試試去

那我要調整多邊形敷銅和焊盤的距離時在哪里調節啊＞？
對話框都沒了？

這樣設置后導線和焊盤還是不能連起來

不會吧,你畫的pcb有網絡嗎?把你的問題也傳個圖上來

沒有的吧？
那怎么辦??？

我是從庫里直接調出元件封裝畫的
這樣不行嗎＞？

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1106034376.gif');}" onmousewheel="return imgzoom(this);">
這樣子試試：
上圖中將GRID SIZE:改為5，反正比TRACK SIZE小就行了，注意有沒有設置網絡，然後就開始畫，這樣子畫好後孔跟銅泊是不相連的，可以這樣子，就是將畫的GOLYGON銅泊往外空地方拖，第一次選擇YES，然後再將它拖回本來應該的位置，選擇NO，這樣子的話，孔和銅泊就在一起了，其實建議你最好用DXP2004比較方便一些！

試了可行！
謝了
但還有沒有其它的辦法

各位大蝦
很急啊
幫幫忙啊
如果一些要連一些又不要連那怎么辦??？

其實我說的已經很明白了，難道你看不懂英文嗎？？？？？
surround pads with 選項不可以更改形狀了嗎？？？？？
connect to nets    選項不可以更改選擇你要連接的網絡嗎？？？？？
至于間距你不會在rules 中進行設置嗎？？？？？？？？

發點時間標上網絡就好解決了,網絡相同可連在一塊,網絡不
同就會根據你的設定隔出相應的距離.

怎么設定隔開的距離啊？

在rules 中增加一條規則不就可以了嗎？？？？？？？？

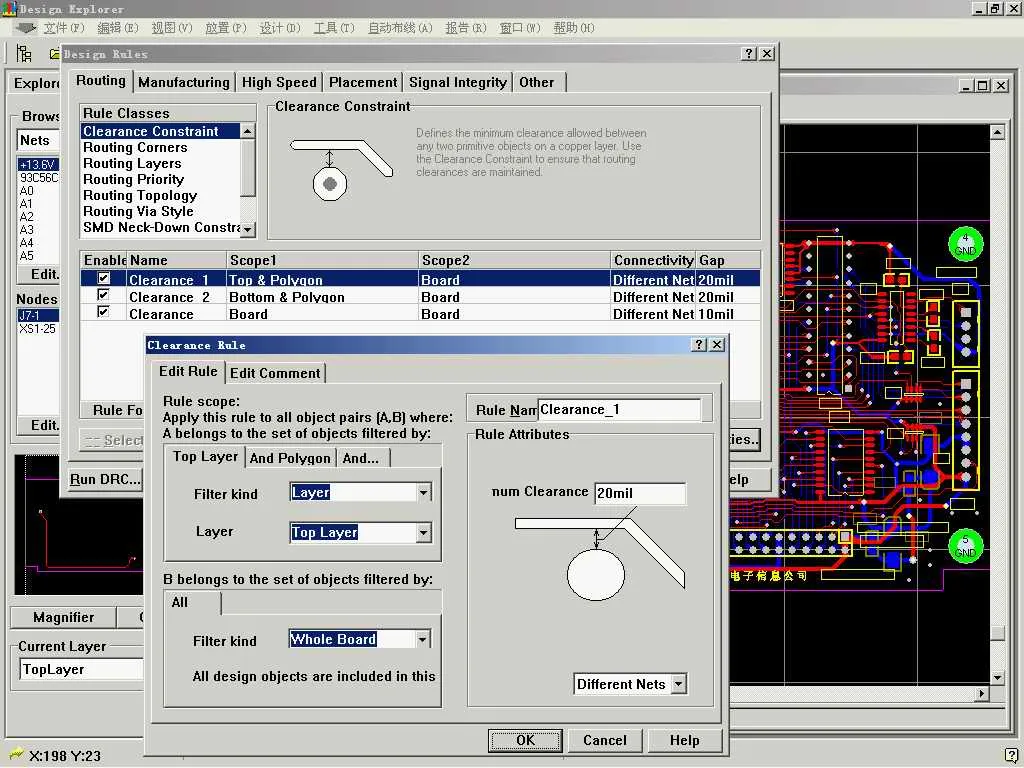

增加2個規則:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1106144018.jpg');}" onmousewheel="return imgzoom(this);">

調整距離是調好了
不勝感激
可是有些要連的結果沒連上，如果另外加的話就很難看了
有什么辦法嗎？

可能間距加大后，多邊形敷銅層到達不了，可以適當加一些過孔來擴大敷銅范圍,并不是所有的都能覆蓋得到的!

可是我看很多產品的敷銅和焊盤連的并不是加大焊盤連上的
而是通過敷銅連的

還是喜歡自己用線畫浮筒

你太懶了,回去多看看書吧,建義你畫pcb先從做sch元件開始.

我可不懶的哦 我元器件都是自己做的 呵呵

為何網絡都不載!
