為什么UC3842的V REF沒有5V輸出,有什么條件嗎,如圖接那錯了嗎?
為什么UC3842的V REF沒有5V輸出,有什么條件嗎,如圖接那錯了嗎?請大俠們幫幫忙
全部回復(3)
正序查看
倒序查看
@harbin
3842在>16V的條件下才能啟動,現在的供電是16-0.7V,沒有啟動.

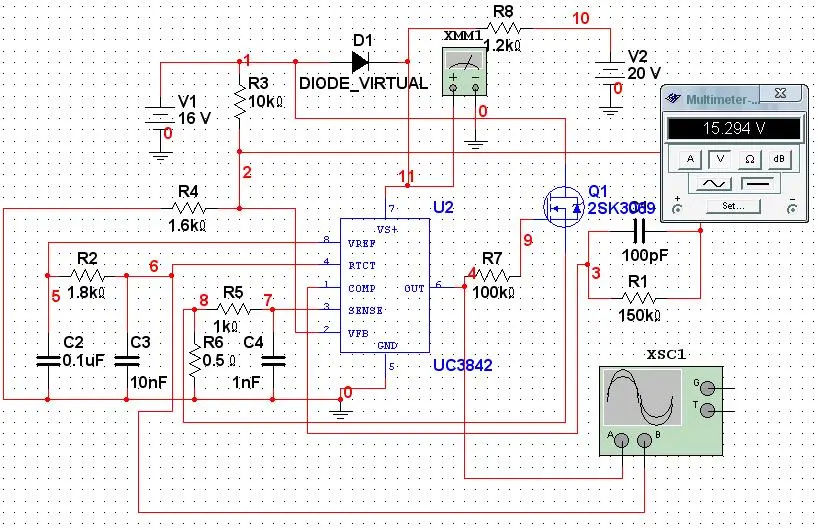

謝謝!我改了一下,如下圖,當V2大于16V時就可以的,但是我發現不管怎么改V2的值,示波器XMM1一直是15.3V啊!那說明3842的7腳一直輸入的是15.3V啊!跟V2沒關系啊!這是為什么啊
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/2082271193842555.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/2082271193842555.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@luanxuezm
謝謝!我改了一下,如下圖,當V2大于16V時就可以的,但是我發現不管怎么改V2的值,示波器XMM1一直是15.3V啊!那說明3842的7腳一直輸入的是15.3V啊!跟V2沒關系啊!這是為什么啊[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/58/2082271193842555.jpg');}"onmousewheel="returnimgzoom(this);">
20V只提供了4毫安的電流,其他的由16V提供
