頂!!!!!

3842比較好

3842,不知行不?怎樣才能做到待機0.3W以下呢?

這個IC好象沒什么功能.有沒有比較好一點的IC,我的外殼體積才:96*43*29mm,所以IC的功能最好能使外圍電路簡化,保護功能齊全.

試試LD7575 外圍電路少,功能全,可靠!

還有PFC呢?

65W應該不要PFC,75W以上才加PFC

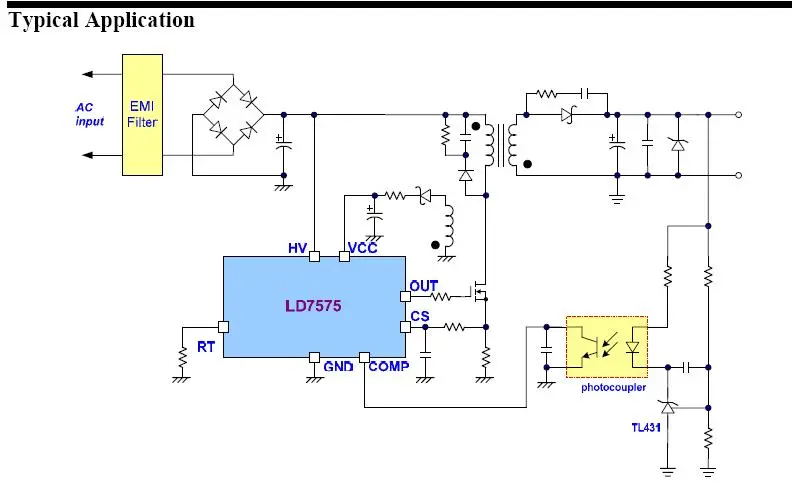

能否把datasheet傳上來看看.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/2045691191550131.jpg');}" onmousewheel="return imgzoom(this);">

確實很簡單,但不知價格怎樣?

65W也會用PFC的

我聽說是60W以上才需要PFC,不知對不,還望指點,謝謝!!!

價格 1.3元/PCS的樣子;
看量的

我也在做一款62W電源,不過是雙組輸出.
你那個輸出規格是怎么樣的?

NCP1606(CRM PFC 0.18USD)+NCP1207A(QR FLYBACK LOW EMI)

此帖已被刪除

時下找那些頻率抖動功能的芯片很多,ON FAIRCHILD ST 都有,可以上他們網址找,另強烈鄙視廣告貼

哪位大俠有65W(19V/3.42A)的方案啊?

我建議采用OB2269比較好做,過安規,節能都比較容易辦到

輸入功率75W以上才要求加PFC,另我也建議采用OB2269比較好做,EMC較好處理,待機和效率都好做.我們公司全用OB的,長年量產效果不錯

不錯,又有新的發現,看來在電源網的收獲不小.
我看了一下數據表,這個IC啟動電流小,工作電流也很小,各種保護功能都很全,應用簡單.
典型應用與LD7575相似,下面是典型應用電路:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/2045691191751788.jpg');}" onmousewheel="return imgzoom(this);">

請教一下stone_0802為何說這款EMC比較好處理?
還有一個問題也是我們所考慮,當然就是成本了,這IC多少錢可以買到?

我這并不是完全為了廣告,這也是一個新的散熱解決方案.

madboy21 兄:

含稅是2.2元;EMC好處理主要是講傳導這一塊,因為OB2269有抖頻功能

可能0.3W以下不是很好做用38**.現在基本都很少人用38系列的了..LD75**都有合適的.

請問大家65W用多大的磁芯?RM10(Ae=98mm)夠嗎?

謝謝!!!

在我博客里有一份磁芯材料數據表,有需要的可以去看看

案子做好了沒有?
用LD7575PS做的效果怎么樣?功耗在多少?
有問題的話,請隨時聯系,通嘉的產品 一但上生產線,都沒有出過問題.
當然你也可以選用LD7576來做, 這顆還內置OTP 前沿消隱230NS  FAXED頻率 歡迎隨時互相學習  13510684564 田'R

還在準備中.

磁芯可用PQ2625

ncp1351

關注`````!
