――使用LPCS2000B進行多臺電鍍電源遠程監控應用方案
電源控制器LPCS2000B將多臺電鍍電源通過RS485進行組網,成功地將工業現場分散的電鍍電源集中起來進行統一監控.經過這樣改造以后,可以通過一臺工控機監控所有的電鍍電源運行情況,包括電流、電壓、告警情況,并遠程控制電源的啟停,真正做到了電源的數字化集中管理.

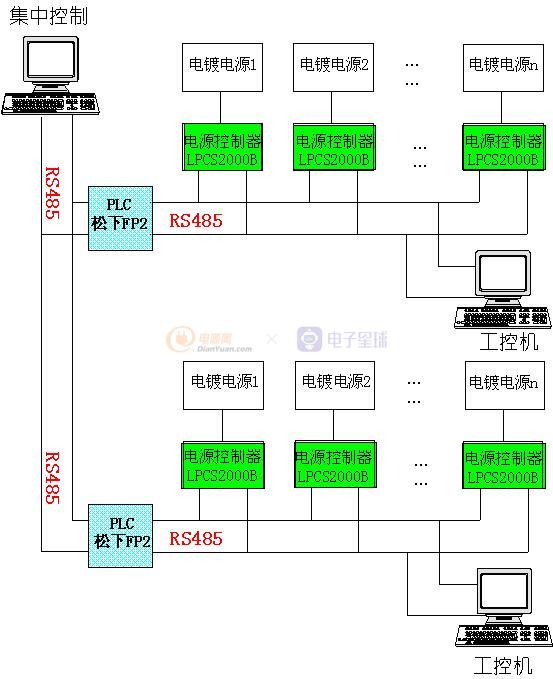

整套控制拓撲如下:
從拓撲中可以看出使用了兩層RS485總線,PLC(松下FP2)將分散的電源通過1條RS485總線聯接在一起,同時又使用另一條RS485總線將分散的PLC聯接在一起.如果電源臺數不多(少于32臺),也可以將分散的電源直接聯接到工控機上,通過工控機即可實現集中控制.

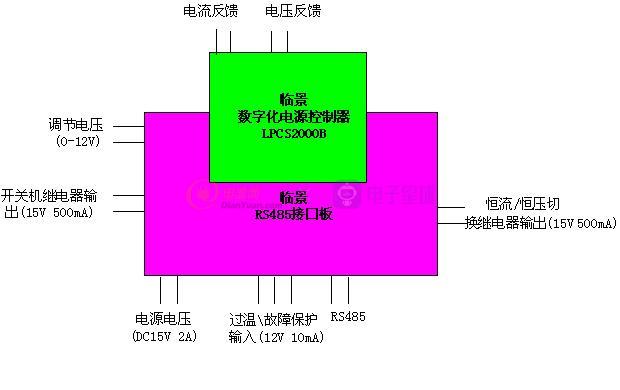

臨景電源控制器LPCS2000B拓撲:
根據從RS485上收到的上位機指令,電源控制器會進行開關機動作或者恒流/恒壓的模式切換,這些都是繼電器輸出,有較強的帶載能力.同時,還會根據485輸出的信號調節指令,輸出設定的調節電壓,當設定值為0時,調節電壓為0,當設定值為10000時,調節電壓為12V.當控制器收到查詢輸出電流和輸出電壓的指令時,會將當前檢測到的電流電壓以整數形式從RS485上返回,以便于上位機監控.
