請各位電源高手看看這個電源有什么問題
這是一個簡易的5V/300mA開關電源,在實際應用中經常出問題,找不出問題的具體原因,請大家幫我分析一下有什么不合理的地方.這款電源雖然比較簡單,但實際用量相當大,它一般被用在電子萬年歷上,可是有時老出現一些問題,現在用的也是膽戰心驚的.希望各位電源高手朋友指點一下,此電源有無設計問題,是否可以大量使用. 529111186538439.sch
全部回復(30)
正序查看
倒序查看
@tianli
你的變壓器參數是多少,電路中很多參數與常規的不一樣,你先把變壓器參數發上來,看一下,再告訴你其它元件的參數.電路沒錯,很普遍的一款電路.

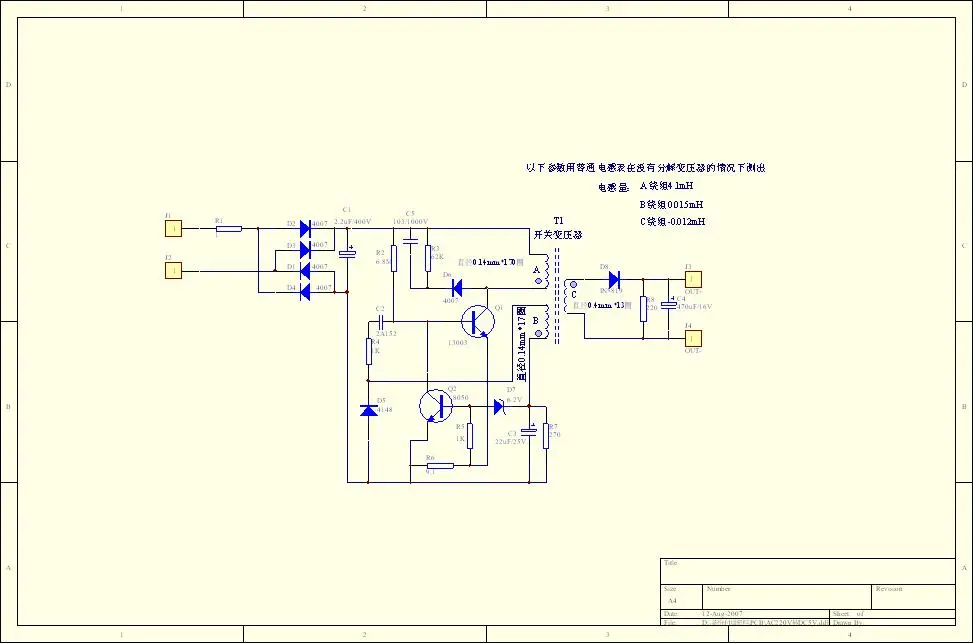

好吧,我現在把我所測的變壓器參數,標在原理圖上傳給你,電感量參數是用普通電感表,不分解變壓器的情況下測出,不一定準確.
在這里我首先謝謝你的支持.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/529111186890664.jpg');}" onmousewheel="return imgzoom(this);">
在這里我首先謝謝你的支持.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/529111186890664.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@fuwenwu
好吧,我現在把我所測的變壓器參數,標在原理圖上傳給你,電感量參數是用普通電感表,不分解變壓器的情況下測出,不一定準確. 在這里我首先謝謝你的支持.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/529111186890664.jpg');}"onmousewheel="returnimgzoom(this);">
你的R2阻值是多少,我認為出現問題可能是驅動電流不夠造成的,三極管的放大倍數差異很大,你可以用個批量做測試適當減小R2的值,我想故障率就會降低另外你穩壓管上應該串一個電阻保護下.共用R5就可以了.
