可能是阻容吸收沒處理好di/dt上升太快,再者回路中漏感太大,造成尖峰,可能是設計制造的問題

波形對了!沒有問題了,可以放心交給客戶了!

謝謝您的關注!

謝謝您的關注!!現在我還發現一個問題,在我使用不同廠家的IGBT的時候管子的開通高峰會不一樣,這是為什么呢!

我把鐵氧體的間隙加到一個合適的尺寸來增大主變的漏感(增大漏磁)反而高峰低了很多!
不知道您說的漏感是不是指主變磁路說的!還是一次與二次繞組

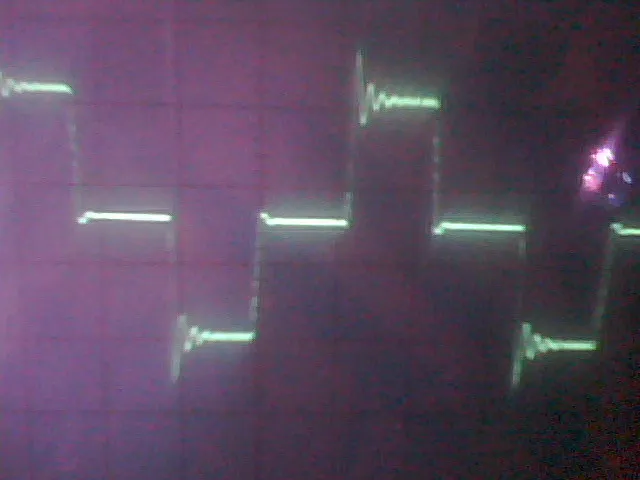

這個波型是有問題的,焊機主變?cè)谏想娀虼箅娏鞴ぷ鲿r(shí)候產生了很強的能量,而這些能量是通過IGBT內部二極管和外部連線釋放,外部連線等余一只電阻．所以在IGBT的集射集產生100KHZ左右的高頻,這樣IGBT就會出現在擎隹效應而炸掉．下面是我把焊機改選后工作波型．
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1093401186666516.jpg');}" onmousewheel="return imgzoom(this);">

這個主電潑形是正常的,此潑形為逆變脈寬調制潑形,當電流越大工作潑形越寬.

可是就是這個工作波型連炸了我三塊IGBT,最后我還是把主變調整了,沒調整主變之前換上IGBT是可以正常工作的,但在開機的時候就會炸IGBT了,(歐派克,三凌的可以正常工作,開關機也不會炸管子)它沒炸可能只是管子頑強,......
我還發現瑞凌機子有個問題,就是他的驅動有很大問題.....

瑞凌的驅動有什么問題?

你把zx7-400焊機的IGBT換上普通的IGBT后不要用三凌和歐派克的,然后把機器開關N次后就知道了!

此驅動波形是正常的,可以正常使用了,我也碰到過與你類似的問韙.

此波形也不是很好,上升下降沿還不夠陡.

可是這種波型集射極電壓比正常的高出很多啊!IGBT處在危險狀態

是正常的
収窄時是示波器跟蹤不正常造成的

單蹤的是?雙蹤的是?主變.空載電流.管壓降.波形?

不同類型的IGBT不能互換,因?yàn)樗麄兊尿?qū)動電壓可能不同,可能會炸掉開關管.

哦
