截錯屏了500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1854061183682621.bmp');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1854061183682633.bmp');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1854061183682643.bmp');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1854061183682653.bmp');}" onmousewheel="return imgzoom(this);">

屏體是用熱轉印法做的,而驅動板是用萬能板搭的,
驅動芯片用74LS154+74LS373
單個屏能轉動地顯示多個漢字,能左右轉動也能對角轉動

頂,支持!希望你能成為單片機高高手.

謝謝

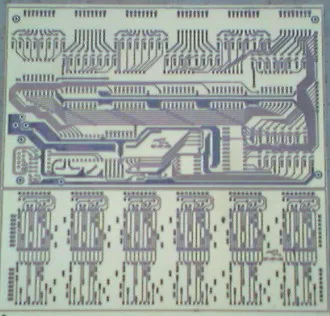

現在正在用LED模塊做一個能顯示三個漢字的板子,能跟微機通信的

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1854061183990178.jpg');}" onmousewheel="return imgzoom(this);">

呵呵,能不能介紹下熱轉印法做板方法以及原材料?正為無法制版煩呢,因為是自己做幾塊玩,專業的不想做,價也高.

先用激光打印機把要印制的線路打印到熱轉印紙上,再把熱轉印紙覆在銅板上,放入熱轉印機里加熱過幾遍,碳粉就會轉印到銅板上了,最后進行腐蝕(HCL+H2O2腐蝕速度很快)

精神可嘉!能否說說熱轉印制版是如何做的?哎,自己想搞點玩意,PCB成了大問題.熱轉印制版工序如何?材料是否易得?成本如何?學習中.

精神可嘉!能否說說熱轉印制版是如何做的?哎,自己想搞點玩意,PCB成了大問題.熱轉印制版工序如何?材料是否易得?成本如何?學習中.

材料準備不復雜但是做得漂亮也不容易,特別是第一次,
首先準備一張熱轉印紙,熱轉印紙就是像貼紙相撕下來那層滑滑的紙,如果買不不到熱轉印紙(網上有郵購),就到廣告公司那里向他們要那些做廣告剩下來的的那些廢紙也是行的
然后把PCB打印在熱轉印紙上(一定要用激光的,而且不是每臺激光打印機都行的,并且打印這個極容易打壞你的打印機)
第三步是轉印,把打印好紙固定在銅板上,用轉熱機過上兩遍,如果沒有熱轉印機就用熨斗加熱轉印也行(我是用熨斗的),建義把熨斗的溫度調到"棉"或者"麻"
再就是讓板子涼下來就可以撕掉那塊紙了,要慢慢的撕,小習那個炭粉也撕掉了,如果有些線轉印的不太理想就用油性筆補畫在板子上
最后就能腐蝕了,我們一般用FECL3的,其它的沒試過,所以不知道效果好不好.
如果想知道更多,可以加我入我的Q群:41562574
祝你成功!

新屏預覽
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1854061184341697.bmp');}" onmousewheel="return imgzoom(this);">
照得不太好看,有空再照一個

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/2459211244011880.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/2459211244011898.jpg');}" onmousewheel="return imgzoom(this);">

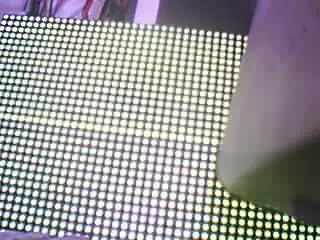

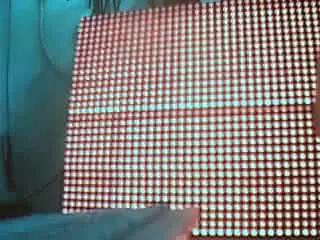

買了個二手雙色屏,不會玩,請師傅指點!

紅色綠色雙色屏,5mm管徑,尺寸483*240mm,32*64/F0.50

共32個74hc595,32個uln2803,32個ao4801,4個74hc138,4個74hc245
引腳說明:
R:紅色輸入;
CK:串行時鐘(595、11腳);
ST: 寄存器時鐘(595,12腳);
G:  綠色輸入;
D:  譯碼器輸入(138、4腳)
C:  譯碼器輸入(138、3腳)
B:  譯碼器輸入(138、2腳)
A:  譯碼器輸入(138、1腳)
GND
