mos管控制的問題

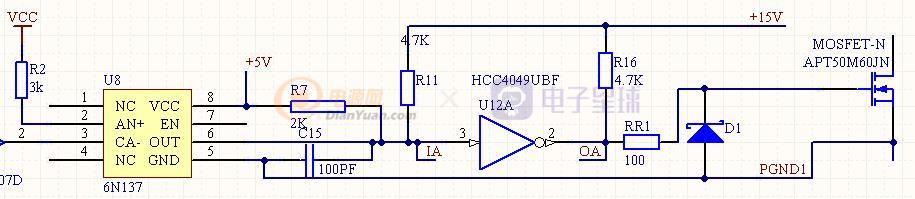

本人要做一個用功率mos管做開關的功率逆變電路,本人用cd4049做的驅動部分,80khz的控制信號在沒有加到功率mos管上時,一切正常,可是加上以后就出問題了,波形變成了類似三角波了.電路如圖所示.其中信號經過光藕6N137后,給CD4049,其中4049是三路并聯的,然后信號就加到mos的柵極和源極.如果信號不加到mos的柵極和源極上,信號正常,加上以后就有最開始所說的問題了.請大家幫忙分析一下.其中信號已經在電路圖中看出,mos管的型號是APT50M60JN,大家幫忙分析一下
全部回復(8)
正序查看
倒序查看

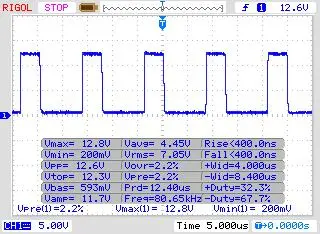

不加mos管時,控制信號輸出如下圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1836151183185578.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1836151183185578.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復

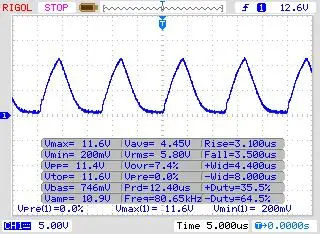

控制信號加到mos管時,輸出如下圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1836151183185519.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1836151183185519.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@gsypuma
控制信號加到mos管時,輸出如下圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1836151183185519.jpg');}"onmousewheel="returnimgzoom(this);">
在21ic上給你回復了.
第4帖說的也可行,可以試看
第4帖說的也可行,可以試看
0
回復
