置頂:我制作的高頻逆變器
我用EE28磁芯制作自激逆變器功率只有20瓦,初級繞10圈,次級繞200圈,反饋饒4圈,R1用10千可調電阻,R2用680歐電阻兩只并聯,C1用10微法電解,典型推挽電路制作．磁芯墊0．2毫米紙墊．靜態功耗0．4瓦．就是只能帶15瓦節能燈．求大蝦指導．謝了．
全部回復(4)
正序查看
倒序查看

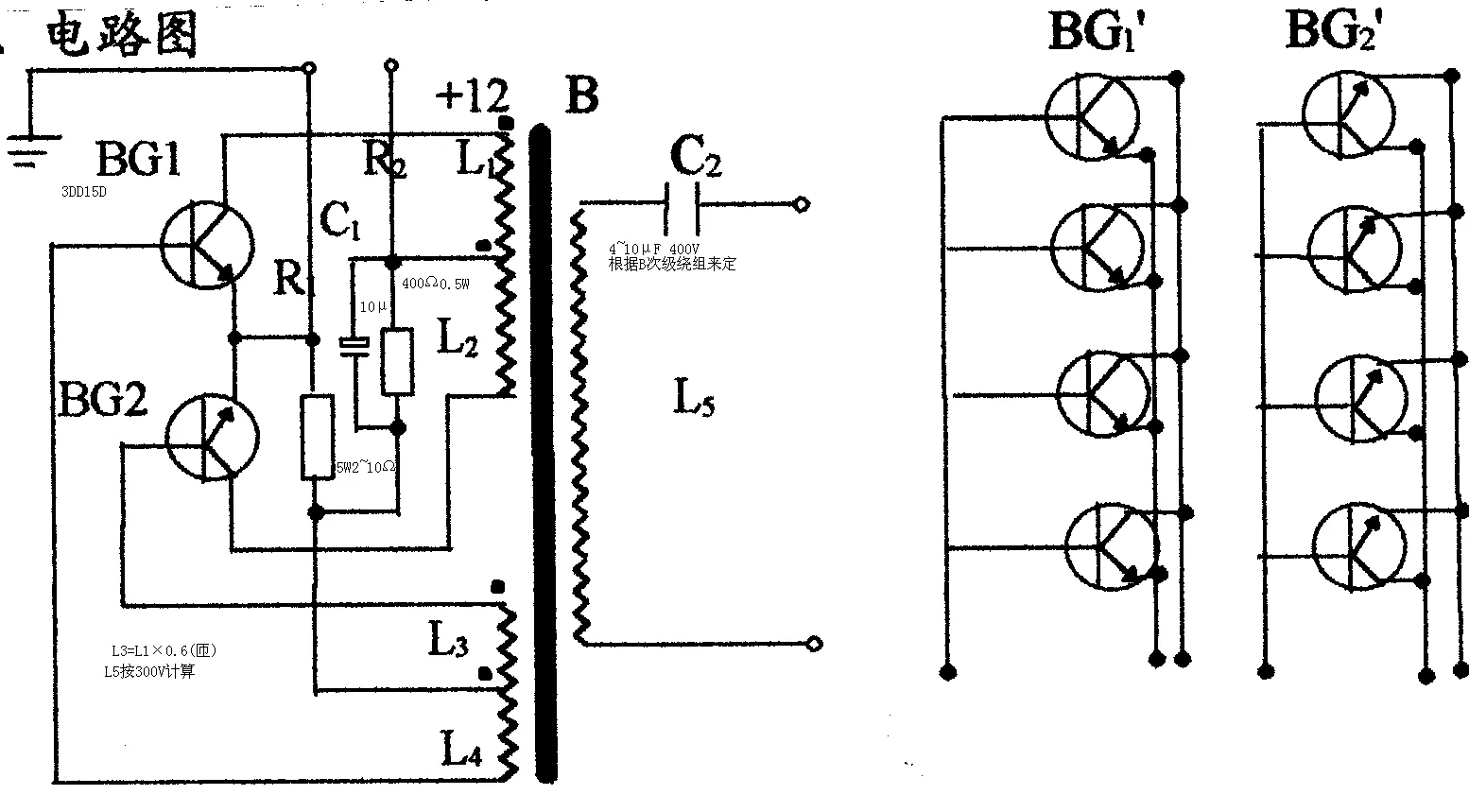

R1用10千可調電阻 10千是多少啊? 10K? R1用10千可調電阻,R2用680歐電阻 換到47歐姆和4歐姆 看看呢! 磁芯不墊 圖中C1用50V47UF和R2用47歐姆(5W↑)并聯 R1可用電爐絲5CM長代替或者其他5W↑電阻
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/960591182561939.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/960591182561939.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@toto870
R1用10千可調電阻 10千是多少啊?10K? R1用10千可調電阻,R2用680歐電阻 換到47歐姆和4歐姆看看呢! 磁芯不墊 圖中C1用50V47UF和R2用47歐姆(5W↑)并聯R1可用電爐絲5CM長代替或者其他5W↑電阻[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/960591182561939.jpg');}"onmousewheel="returnimgzoom(this);">
本人也做個這個，小時候拿去電魚，哈哈
0
