這個那里出問題拉..汗啊,,有請高手啊.
PCB:
幫忙看看EMI波形一踏糊涂啊.能幫忙解決嗎.有圖
幫忙看看EMI波形一踏糊涂啊.能幫忙解決嗎.有圖
這個那里出問題拉..汗啊,,有請高手啊.
PCB:
這個那里出問題拉..汗啊,,有請高手啊.
PCB:
全部回復(21)
正序查看
倒序查看
@太陽の光
按照國家GB9254標準測試的.1700131179545836.pdf原理圖在這里.幫忙分析一下.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1590261179553469.bmp');}" onmousewheel="return imgzoom(this);"> 0
回復
@yxdz
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/1590261179553469.bmp');}"onmousewheel="returnimgzoom(this);">
好的.我去試試.有消息在與你聯系.看看PCB板布局那里還有問題
0
回復
@yxdz
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/1590261179553469.bmp');}"onmousewheel="returnimgzoom(this);">
我們常加的是222的Y2電容,當然102的也有,不太清楚哪個好.R1電阻是不是大了點?
0
回復

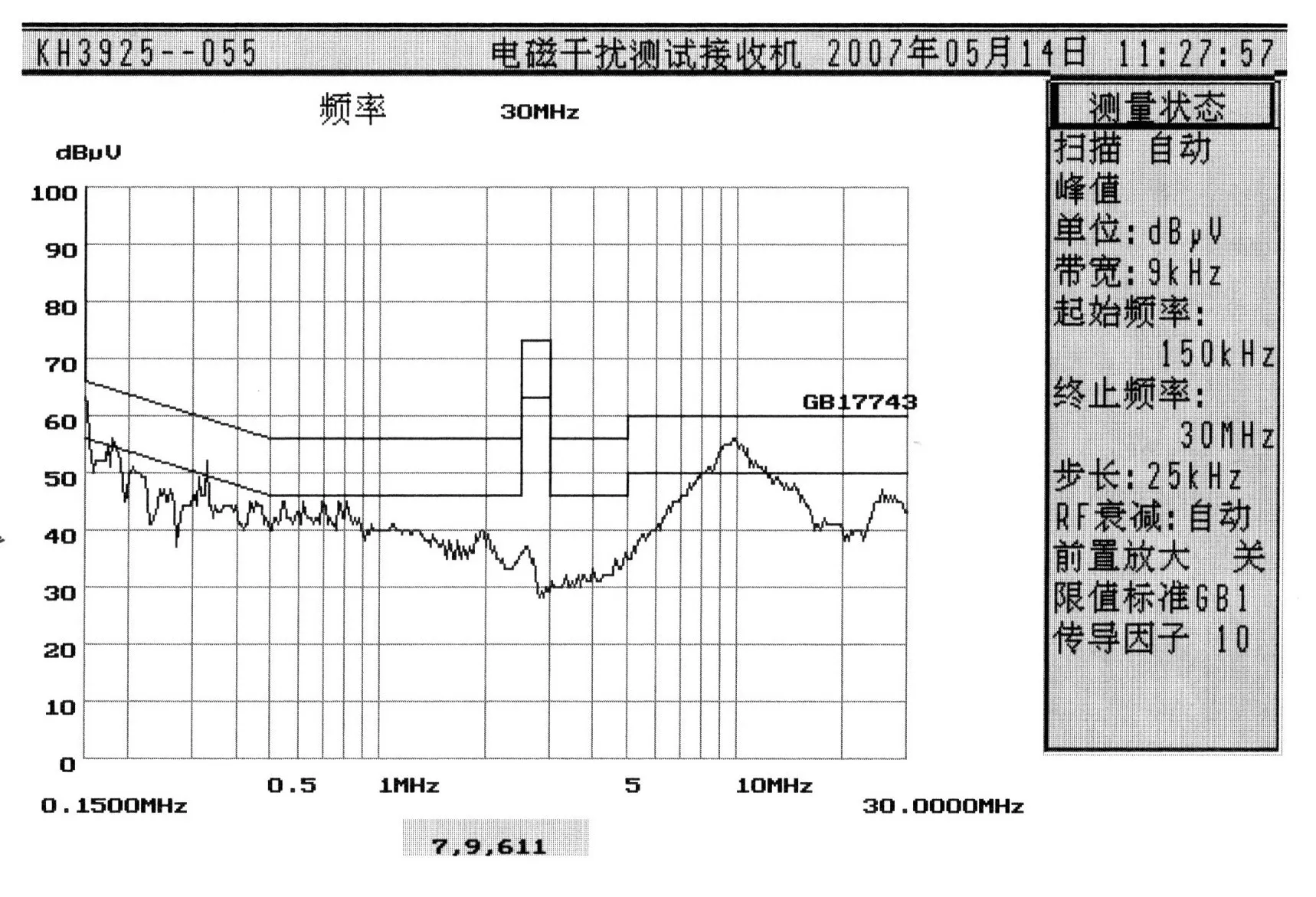

請問樓主問題解決了嗎?因為我也碰到了類似的問題,急于求教
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1628181179712703.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1628181179712703.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@qyh1122
請問樓主問題解決了嗎?因為我也碰到了類似的問題,急于求教[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/1628181179712703.jpg');}"onmousewheel="returnimgzoom(this);">
加core應該有效果的
0
回復
@qyh1122
請問樓主問題解決了嗎?因為我也碰到了類似的問題,急于求教[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/1628181179712703.jpg');}"onmousewheel="returnimgzoom(this);">
12樓你的問題到是好解決拉/前面1M以下的剛開始的波形突出的畫,只要改前面Y,或者X電容,或者共模電感,這3樣加大一點就可以處理掉了 .后面10M部分的地方只要把變壓器屏蔽加好一點,問題就解決了.,或者在接大地先的地方,加上個磁環,問題就解決了.我的PCB是沒辦法了.拿去讓專業人員,設計整改了.因為是整體都升了.所以問題很難看的出是那里問題了.只能考慮Layout了.哈哈..
0
回復
@qyh1122
請問樓主問題解決了嗎?因為我也碰到了類似的問題,急于求教[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/1628181179712703.jpg');}"onmousewheel="returnimgzoom(this);">
如果在深圳的話拿過來我幫你解決
0
回復
@qyh1122
請問樓主問題解決了嗎?因為我也碰到了類似的問題,急于求教[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/1628181179712703.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝各位哈~問題已經解決啦~我是在共模前面加了一個X2電容.10MHz以后的部分就全部壓下去了.前面部分再有超的話調換了一下接地電容就沒問題了.不知道這個方法對你們有沒有用.僅作參考
0
