手機充電適配器中SC1271K的應用

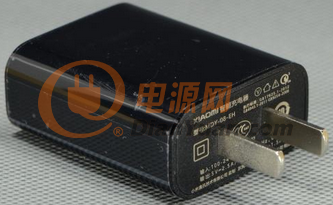

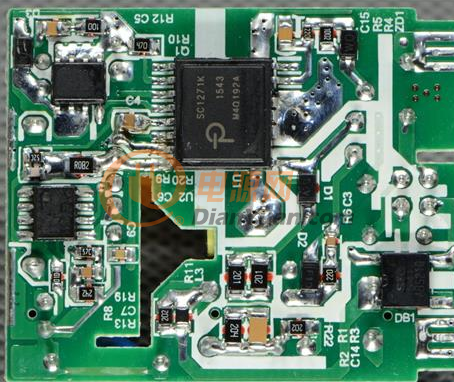

PI推出的離線式恒壓/恒流開關芯片有好幾種，InnoSwitch系列中SC1271K就是典型的一種，芯片集成了725V的MOSFET，還集成了PWM控制器、次級同步整流控制器，具有多種保護功能，是一款集成度非常高的芯片，還有其獨特的封裝工藝，對應散熱極其有利，降低了產品設計中散熱的難度。SC1271K的輸出功率為20W，最大輸出電流可達4A。在某品牌的手機充電器中采用了SC1271K，支持手機快充，充電器體積小，產品部分電路板如下圖所示：

全部回復(443)

只看樓主

正序查看

倒序查看

wyhl

LV.8

2017-08-11 13:42

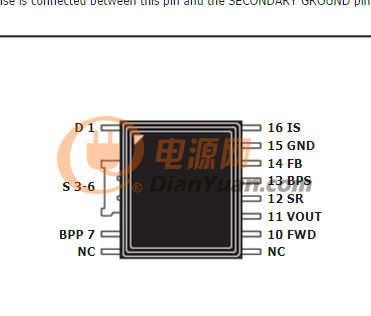

這種eSOP封裝，s3-6管腳在設計PCB時連接一起，流錫處理，可以很好的將熱散出去。

回復

gxg1122

LV.10

2017-08-11 17:48

@wyhl

[圖片]這種eSOP封裝，s3-6管腳在設計PCB時連接一起，流錫處理，可以很好的將熱散出去。

SC1271雖然是PI的過度產品，但性能還是不錯的。支持快充需求。

回復

wyhl

LV.8

2017-08-12 07:08

@gxg1122

SC1271雖然是PI的過度產品，但性能還是不錯的。支持快充需求。

SC1271k芯片為何說過渡產品了？性能挺好的，應該不算吧

回復

奮斗的青春

LV.10

2017-08-12 10:32

SC1271內部集成了725v的MOS管啊，集成度更強了。希望快充更加普及開來。

回復

大海的兒子

LV.10

2017-08-12 21:58

@wyhl

SC1271k芯片為何說過渡產品了？性能挺好的，應該不算吧

SC1271k是PI的芯片嗎？在PI的網站上為什么查不到呢？有沒有這款的資料發一份給我看看？

InnoSwitch的芯片相比來說效率高，體積小。

回復

wyhl

LV.8

2017-08-13 07:01

@大海的兒子

SC1271k是PI的芯片嗎？在PI的網站上為什么查不到呢？有沒有這款的資料發一份給我看看？InnoSwitch的芯片相比來說效率高，體積小。

Sc1271是pi的產品，挺樓上的說是過渡產品，可能資料少。芯片上有PI的標識。

回復

wyhl

LV.8

2017-08-13 07:02

@大海的兒子

SC1271k是PI的芯片嗎？在PI的網站上為什么查不到呢？有沒有這款的資料發一份給我看看？InnoSwitch的芯片相比來說效率高，體積小。

sc1271k的芯片資料我回頭找下，有的話共享在論壇里，方便大家查看。

回復

gxg1122

LV.10

2017-08-13 08:39

@大海的兒子

SC1271k是PI的芯片嗎？在PI的網站上為什么查不到呢？有沒有這款的資料發一份給我看看？InnoSwitch的芯片相比來說效率高，體積小。

Inno系列的這種封裝是很有利于芯片散熱的。pcb設計也好做，產品體積小，一！功率也能做大。

回復

奮斗的青春

LV.10

2017-08-13 09:13

電路中3_6腳連接利于散熱，電路板中這點散熱錫對于20w的功率夠嗎？不會太燙吧？

回復

wyhl

LV.8

2017-08-16 13:10

@大海的兒子

SC1271k是PI的芯片嗎？在PI的網站上為什么查不到呢？有沒有這款的資料發一份給我看看？InnoSwitch的芯片相比來說效率高，體積小。

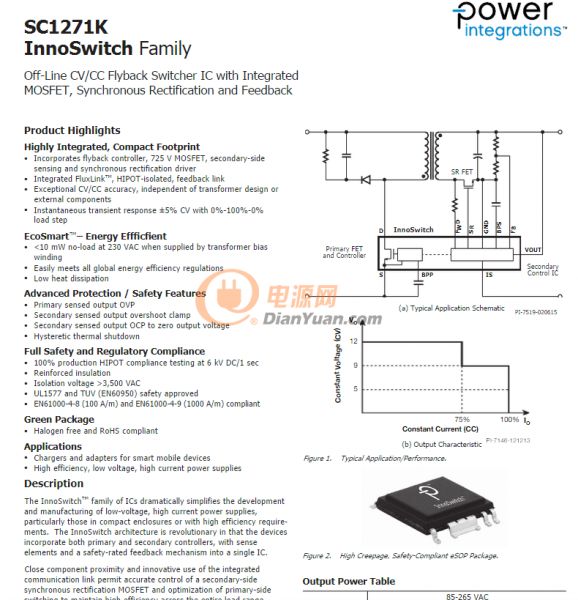

這個芯片資料是可以找到的。

回復

wyhl

LV.8

2017-08-16 13:11

@奮斗的青春

電路中3_6腳連接利于散熱，電路板中這點散熱錫對于20w的功率夠嗎？不會太燙吧？

電路中3-6腳合并，有PCB的銅箔和錫，散熱面是夠用的。

回復

謝厚林

LV.12

2017-08-17 14:12

@奮斗的青春

電路中3_6腳連接利于散熱，電路板中這點散熱錫對于20w的功率夠嗎？不會太燙吧？

20W，可以外加散熱器的。

回復

gxg1122

LV.10

2017-08-18 13:05

@謝厚林

20W，可以外加散熱器的。[圖片][圖片]

這種散熱工藝挺好的，緊湊。

回復

wyhl

LV.8

2017-08-19 10:36

@謝厚林

20W，可以外加散熱器的。[圖片][圖片]

20W的功率是可以采用散熱片的。謝工這個散熱方式不錯。

回復

紅棗加桂圓補氣又養顏

LV.6

2017-08-21 14:13

性能怎么樣，

回復

wyhl

LV.8

2017-08-28 09:42

@紅棗加桂圓補氣又養顏

性能怎么樣，

性能還可以，效率也挺高的。

回復

謝厚林

LV.12

2017-08-31 08:55

@wyhl

20W的功率是可以采用散熱片的。謝工這個散熱方式不錯。

這個散熱比較好！不占空間

回復

謝厚林

LV.12

2017-08-31 08:56

@謝厚林

這個散熱比較好！不占空間

IC和輸出同步整流的MOS可以用一個散熱器

回復

wyhl

LV.8

2017-09-07 20:53

@謝厚林

IC和輸出同步整流的MOS可以用一個散熱器

是的，這樣設計可以大大較小尺寸，有效減少開發成本。

回復

wengnaibing

LV.9

2017-09-07 21:50

@紅棗加桂圓補氣又養顏

性能怎么樣，

InnoSwitch在230 VAC下空載功耗<10 mW，同步整流技術可以提高效率3-5個點，這款電源性能有很大的提升。

回復

wyhl

LV.8

2017-09-08 13:03

@wengnaibing

InnoSwitch在230VAC下空載功耗

INN0SWITCH系列的空載功耗都比較小，集成有磁通信技術，效率提升不少。

回復

奮斗的青春

LV.10

2017-09-10 20:29

@謝厚林

20W，可以外加散熱器的。[圖片][圖片]

這種方式的散熱工藝不錯，安裝很適合充電器的結構，體積也小。

回復

你的昵稱

LV.7

2017-12-24 20:25

@wyhl

[圖片]這個芯片資料是可以找到的。

SC1271最直觀的感覺就是說看不到光耦了，沒有外置開關管，所有初級元件全部整合在一個封裝里面，簡化設計節省空間。

回復

wyhl

LV.8

2018-01-02 19:22

@你的昵稱

SC1271最直觀的感覺就是說看不到光耦了，沒有外置開關管，所有初級元件全部整合在一個封裝里面，簡化設計節省空間。

省掉了光藕和tl431元件，集成度高了，設計就較為簡單。

回復

x1995418

LV.8

2018-01-02 19:51

@wyhl

省掉了光藕和tl431元件，集成度高了，設計就較為簡單。

對于電路板有限的空間，用此芯片設計電源就是個很大福音

回復

光子

LV.4

2019-12-21 12:12

@你的昵稱

SC1271最直觀的感覺就是說看不到光耦了，沒有外置開關管，所有初級元件全部整合在一個封裝里面，簡化設計節省空間。

沒有光耦那些是因為芯片已經采用最先進的磁反饋方式了

回復

ycdy09@163.com

LV.9

2020-02-12 19:18

@wyhl

[圖片]這種eSOP封裝，s3-6管腳在設計PCB時連接一起，流錫處理，可以很好的將熱散出去。

用SC1271K設計的一款5V電源，電源整機率高、待機功耗低。

回復

opingss88

LV.10

2021-01-01 11:30

@光子

沒有光耦那些是因為芯片已經采用最先進的磁反饋方式了

反饋引腳接收來自初級反饋偏置繞組的信號或通過光耦器接收信號

回復

opingss88

LV.10

2021-01-01 11:33

@謝厚林

這個散熱比較好！不占空間

電流限流點的高低可以通過 BP/M 引腳電容值來選擇不同的電流限流點

回復

opingss88

LV.10

2021-01-01 11:36

@大海的兒子

SC1271k是PI的芯片嗎？在PI的網站上為什么查不到呢？有沒有這款的資料發一份給我看看？InnoSwitch的芯片相比來說效率高，體積小。

在接近交流峰值電壓處僅在很短的時間內才有輸入電流流經橋式整流電路

回復
