關于MM1414的功耗問題

不知道各位用MM1414的朋友是否能夠交流一下關于它的功耗問題,片子的DATASHEET說最大功耗是110微安,但是我根據DATASHEET上的標準電路設計,什么外圍電路都不接,發現作為3串的保護電路,功耗還可以,35微安,而作為4串的保護芯片,功耗竟然高達800多微安,片子的來源應該沒有問題,連樣片都是這樣的.

全部回復(6)

只看樓主

正序查看

倒序查看

移動電源

LV.4

2004-11-22 16:21

無敵兄 ,我這邊一般都在250左右,小的可以到160多,大的在600多,而且我是連同1414以及2060 一起的損耗..但是我沒有見過800多的,如果你方便的話,可以把你的1414圖紙發來,我看看,最近單位不讓上qq了.你可以發到我的郵箱.

回復

caolin123

LV.5

2004-11-23 07:37

不會吧!應該是你的線路會有些元件選擇有問題,你可將原理圖貼上,大家共同看下.我以前也有過類似情況,最后發現是選件有誤

回復

titan_hit

LV.2

2004-11-23 13:14

@caolin123

不會吧!應該是你的線路會有些元件選擇有問題,你可將原理圖貼上,大家共同看下.我以前也有過類似情況,最后發現是選件有誤

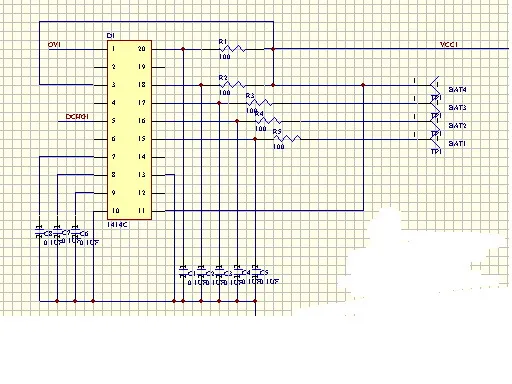

就只上了這么多的元器件就那么多的功耗,電阻和電容都是用0603封裝的片子而已,咳.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1101233624.jpg');}" onmousewheel="return imgzoom(this);">

回復

jeetli

LV.3

2004-11-23 13:51

@titan_hit

就只上了這么多的元器件就那么多的功耗,電阻和電容都是用0603封裝的片子而已,咳.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/23/1101233624.jpg');}"onmousewheel="returnimgzoom(this);">

1414第3腳那麼好用,怎麼不用,搞不好就是錯在這裡.
