聲明一下,不要在此帖亂發廣告,也不要吵架,亂發者不是我咒你,但你要有良知呀!

后面的一種(標號1)肯定不合理

標2的兩個二極管都反了?

不過我喜歡這樣接,因為發射電子在負極,需要高點溫度,但高頻下不會明顯的.所以也不勉強了.

00

有高手指點一下哪種說法是對的?

標2中,燈管空載肯定出問題!!!交流整個周期工作.標1中,燈管空載時電路只能起動半個周期;瞎扯....

1、燈絲兩端接二極管的作用是給燈絲分流,降低過大的燈絲電流,減小燈絲過熱過損耗.
2、接上二極管以后,如果不考慮空載情況(燈管始終接在線路上),圖1、圖2都可以起到分流的作用,兩種接法都可以.
3、按電路分析,圖2在燈管不接時,會引起空諧振,易燒毀功率管,而圖1不會,所以采用圖1最好.

第3點分析,不知你實驗比較過沒有?
不接燈管不都相當于全鎮流嗎,我覺的兩種結果一樣.
如果二級管選用,或磁環圈數不合理,兩者都可能出現你說的空諧振,如果處理的好,都不會出現.

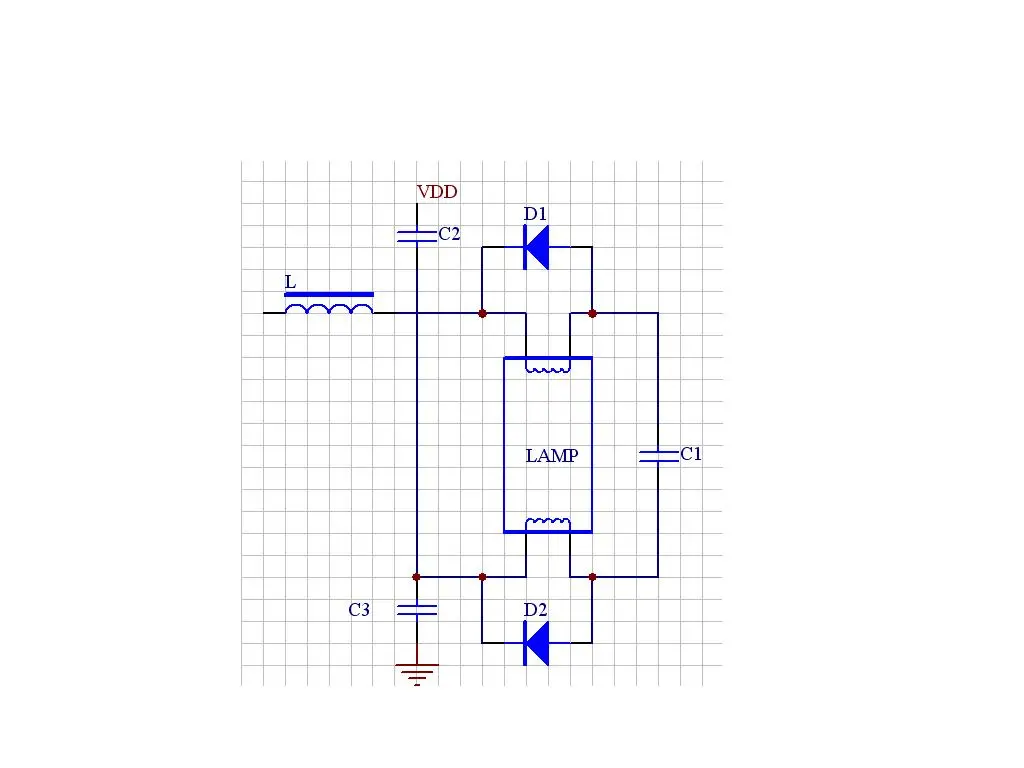

如果改成這種輸出方式,二極管這樣子接可行嗎?還有沒有更好的接法?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/30631177834024.jpg');}" onmousewheel="return imgzoom(this);">

哪你不是少了一個電容了,兩個電容燈絲功耗可降低到一個電容功耗的4分之1.

這樣子沒有接燈管就沒有起振,就不會燒在極管吧?也是是普通的節能燈的接法.

看你參數了,有時一點點的電流,就能啟動:輸出線的分布電容,二級管的結電容.但通過調整參數肯定可以使不接燈管不起振!

請教另外一個問題.我在想直流燈能否也用PTC預熱?這樣應該有利于燈管的壽命．如有沒辦法改成像LC諧振輸出的方式那樣子就可以加PTC了．

LC諧振在你預熱啟動時,電壓較低,是嗎?所以你有時間去預熱.
一般直流燈,啟動時產生高壓,就能使燈管擊穿,是嗎?這樣就沒有預熱效果了.就要看你怎樣控制參數了,適合大生產嗎?輸出通過電容限流,最大能提供多大電流?兩燈絲電阻20R,PTC你選多少?燈絲要到800度,PTC只要80度,這個預熱時間是不是夠?如果在燈絲還沒有到較高溫度,提供的電壓還在慢慢升才擊穿燈管,還不如不加熱好!

你說的沒錯,能不能在高壓穿燈管前先預熱呢?我在網上找了一個電路,你看有用嗎?

電路圖500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/30631177839131.jpg');}" onmousewheel="return imgzoom(this);">

我覺得關鍵還是這個問題,PTC選型,能不能在啟動時看到燈絲發紅?那樣就算電壓慢慢升高擊穿也沒關系.
