今天在測試一個線路板發生這樣一個怪事.
接上電時,可以穩定輸出14V
可是2分鐘后,輸出電壓就變?yōu)?了
關掉電源,馬上再通電,照樣沒有輸出電壓
過了2分鐘左右再通電,輸出電壓又正常了
后來我把線路板時面的一個110V穩壓管換掉,連續通電2小時,輸出電壓一直是14V
因?yàn)槠渌骷紱]動,因此我認為是這個穩壓管出的問題
可為什么穩壓管會時好時壞呢?
為什么穩壓管會時好時壞
全部回復(4)
正序查看
倒序查看
@myppfish
上電2分鐘左右就會出問題
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/350151177382426.jpg');}" onmousewheel="return imgzoom(this);">

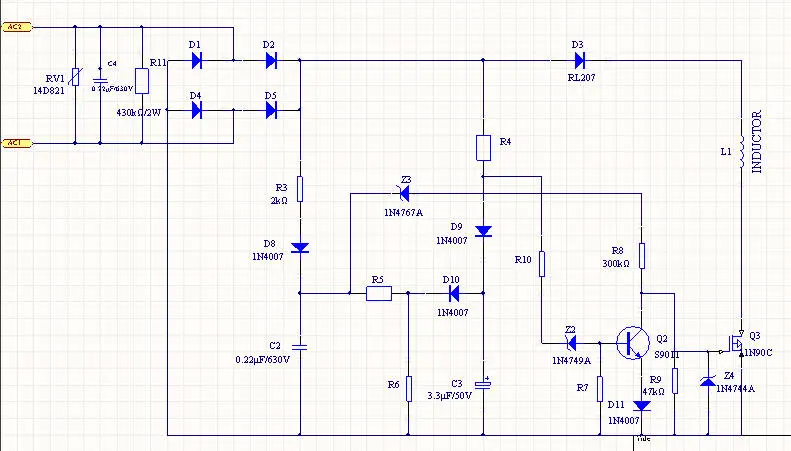

原理見上圖
原理是,通過不斷開關場效應管Q3,從而使L1兩面端穩定輸出低電壓,9-20V均可
出問題的穩壓管是Z3 110V穩壓管
