自己頂一下

死區時間太長.

估計不是,死區時間是4us

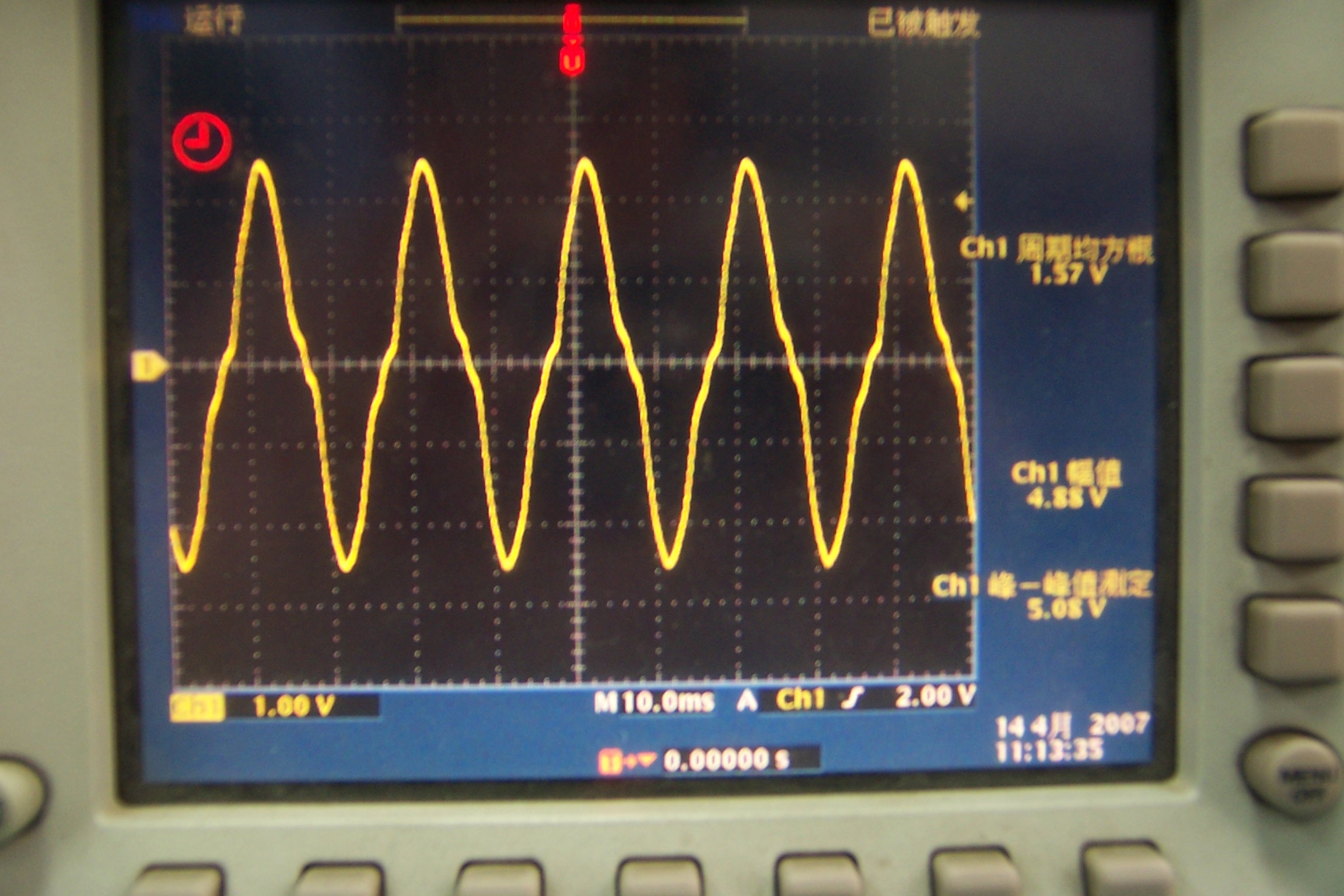

我將電感減小之后,大概為250uH,波形得到很大改善,電壓也提上去了
但是還是有點削頂,不知道是不是電感太小的原因
加大電感電壓又下降

4uS已經很長了,從你現在的過零點失真就可以看得出來.電感太小,需要加大.然后再找電壓下降得原因.不知你電感用的是什么磁環.

電感我用鐵粉芯做到6mH都不行
但是用鐵硅鋁250uH就可以,估計還是飽和問題
資料說死區需要3us以上,再小很容易造成橋臂直通吧
還有我現在發現電感發熱量很大,不知道是什么原因

電感應該用鐵硅鋁或者鐵鎳鉬的,用鐵粉芯發熱就是大,感量建議試試2-3mH,濾波電容2.2uF.死區時間要根據功率管的關斷時間來確定,沒有固定值,但3uS肯定太大,一個周期才50uS,死區就占了6%,不失真才怪.

非常謝謝正弦芯的建議
現在波形問題已經基本解決了
但是我的電感使用的是鐵硅鋁,還是發熱很厲害,是否鐵硅鋁還需要再進行參數選擇,如何選擇呢?

用二個電感試試(L.N各串一只)

用兩個電感有什么區別?

請問這個逆變輸出的雙路濾波電感是如何計算的,有沒有比較全面的公式,小弟先謝謝各位大俠了

幫頂!!!!!!!!!
