前兩期：
1.＃優秀的學生，需要一套BOOST套件＃+快遞拆箱分享及部分元器件分析：
http://m.daogou-taobao.cn/bbs/1550200.html
2.＃優秀的學生，需要一套BOOST套件＃+LM3478 工作原理分析及仿真：
http://m.daogou-taobao.cn/bbs/1550249.html
有槽點歡迎大神吐槽
好吧首先說一點,宣傳圖中二極管焊（學習板三個字下面的那個器件）反了（宣傳鏈接：http://m.daogou-taobao.cn/index.php?do=community_apply_show&id=1）：
，導致的結果就是沒有輸出，輸入還有很大的電流，MOS管也很燙，后來我用萬用表測了下二極管，發現二極管是反的，永遠不能把輸入電流給到輸出端。
具體工作原理參考：
＃優秀的學生，需要一套BOOST套件＃+LM3478 工作原理分析及仿真：
http://m.daogou-taobao.cn/bbs/1550249.html
圖1 官方宣傳圖
線上焊接完成的圖片：
圖2 Boost學習板Top層（注意區分二極管方向）
圖3 Boost學習板Bottom層
圖4 LM3478轉接板板Top層
圖4 LM3478轉接板板Bottom層
槽點 2：電源板資料不全。
拿到板子，發現資料不全，有很多電阻電容都是根據經驗和手冊來放置的，但不知道是否和原作者設計意愿相符合，存在著誤差風險。
我們完全可以把主要幾個芯片的數據手冊鏈接放到申請頁面，也方便大家查閱。
槽點 3：更加精準的的元器件
選用更加精準的元器件，對于細節把握，避免不必要的干擾，影響新手的學習理解。
測試部分：

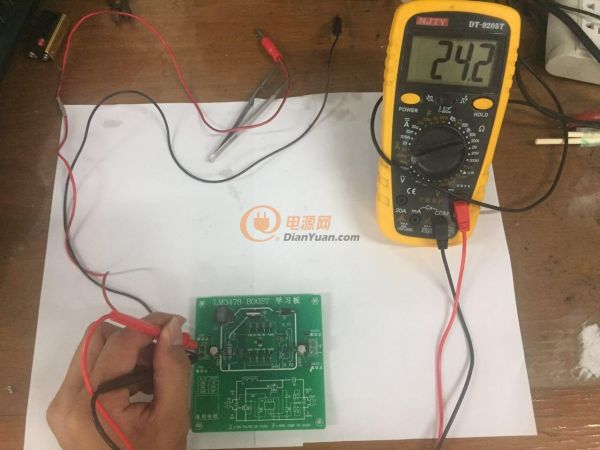

1.上電前測試：輸入輸出電阻，防止短路的情況出現，由圖所示，
輸入電阻：24.2歐姆，不短路。

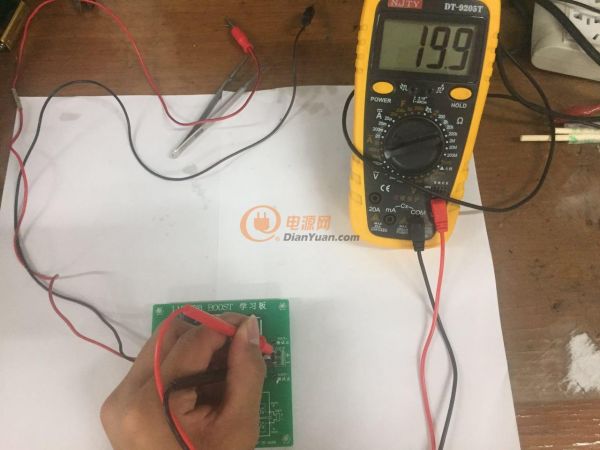

輸出電阻：19.9歐姆。

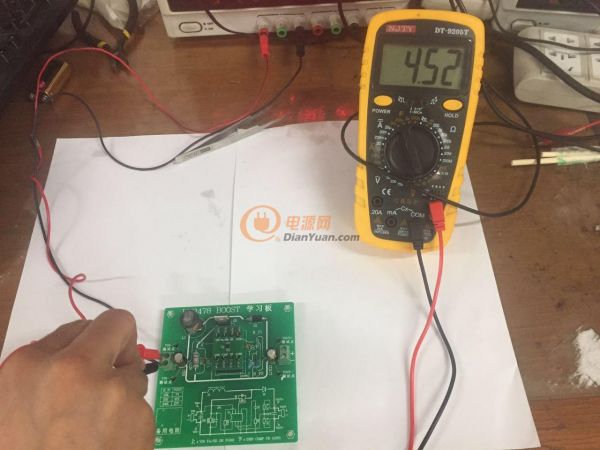

輸入電壓：4.52V

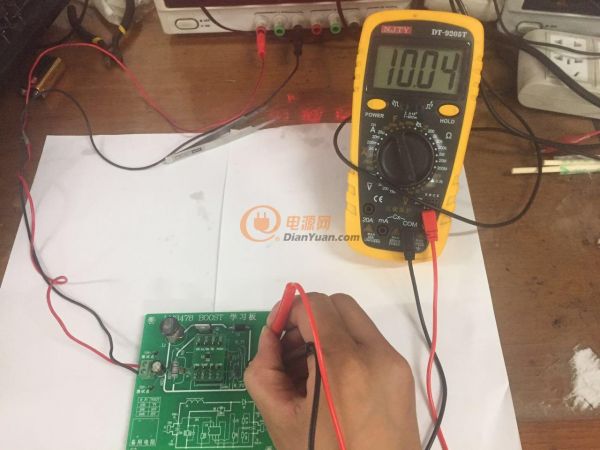

輸出電壓：10.02V

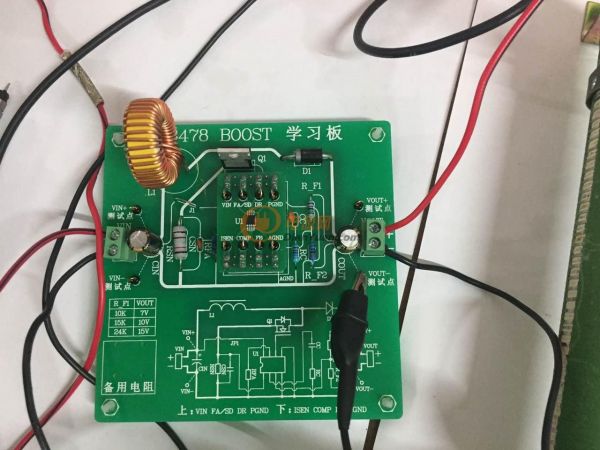

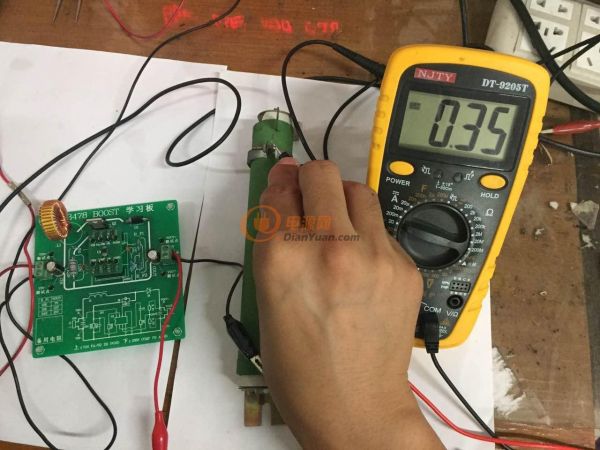

加負載測試
由于電感損壞，波形不正常，所以替換了電感，電流也可以上來了

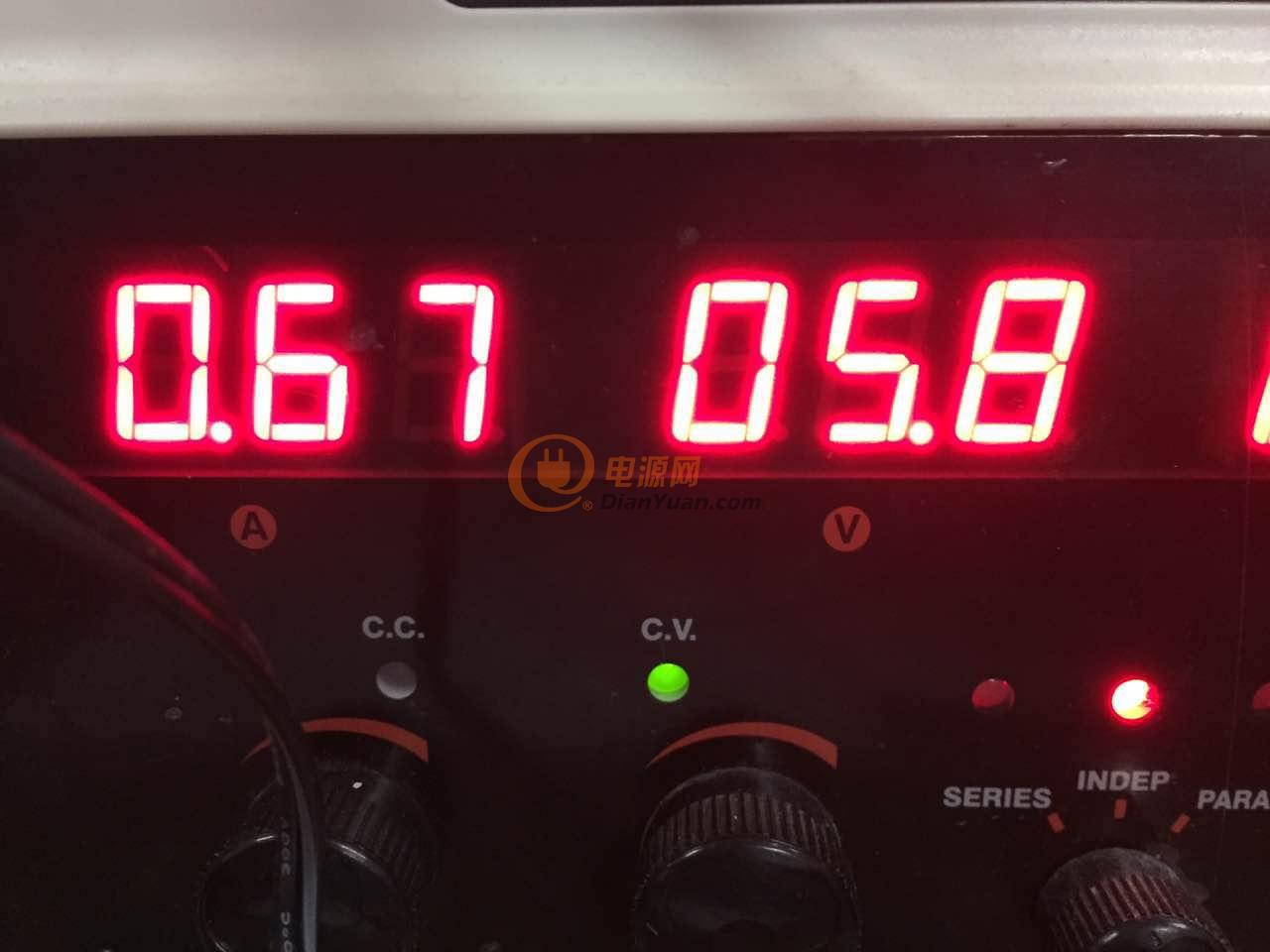

輸入電壓：5.8V
輸入電流：0.67A

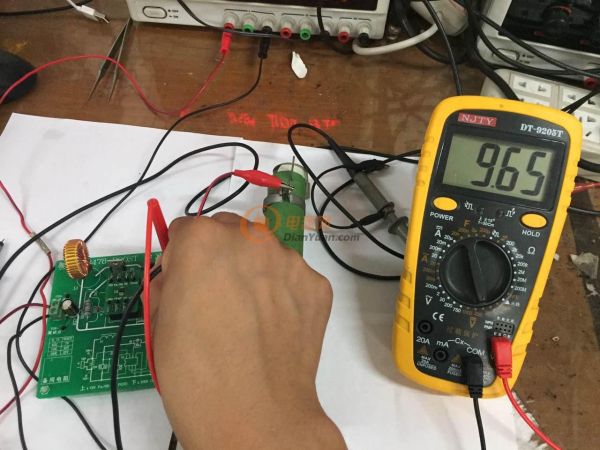

輸出電壓：9.65V
輸出電流：0.35A
效率：86.9%
測量存在誤差。
3.實物波形測試：

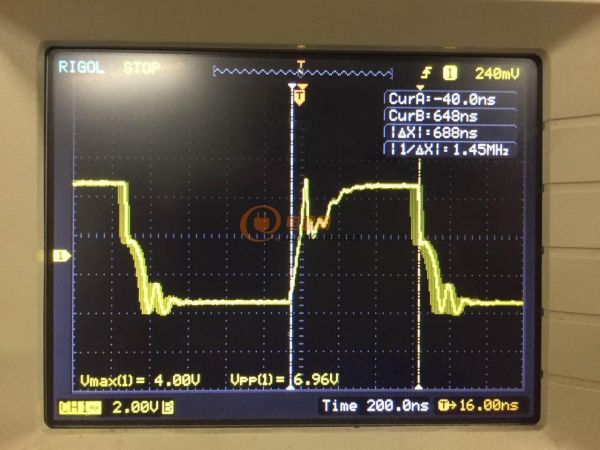

柵極驅動波形
工作頻率設置為650KHz左右。

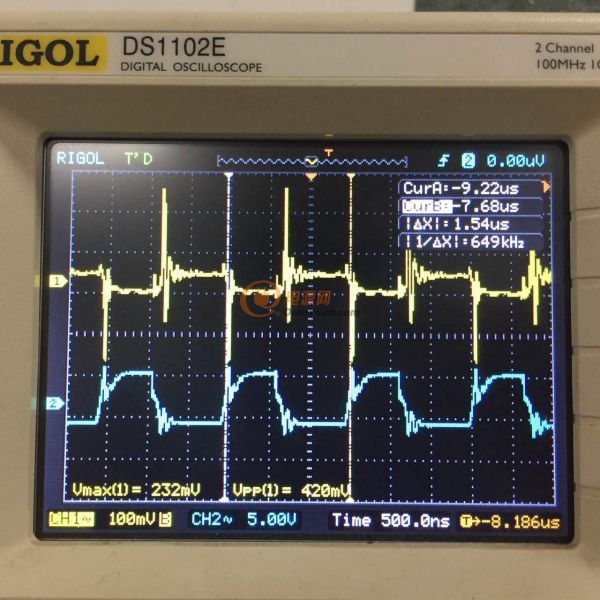

紋波波形：
峰峰值400mV左右

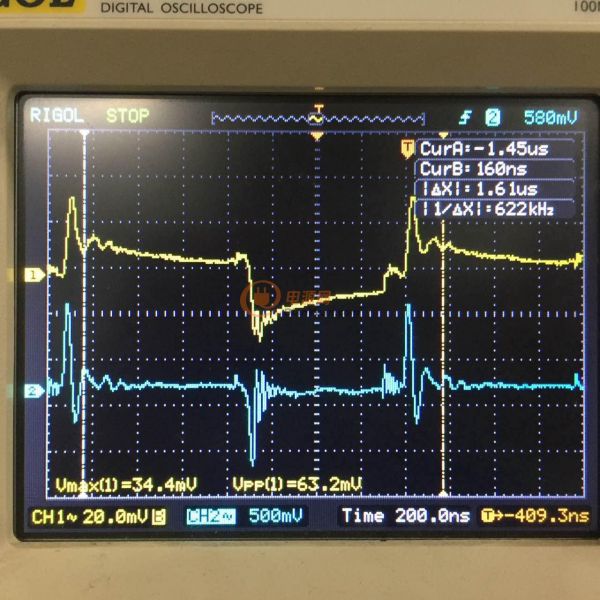

反饋紋波波形
CH.1:FB波形
CH.2:紋波波形

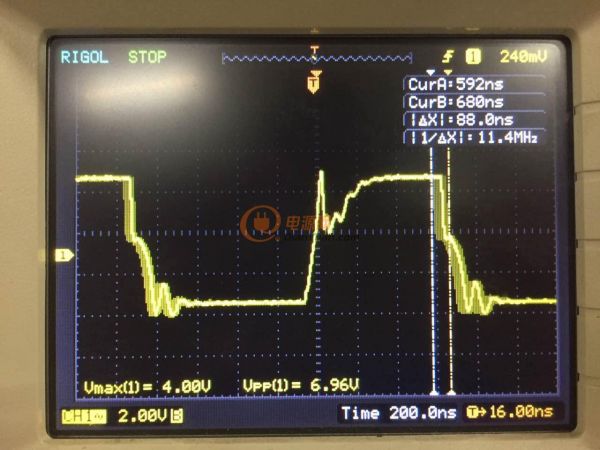

開關電源抖動：
可以作為電源是否穩定的判斷依據之一，抖動時間比導通時間低于20%即可，最好10%以內。
實際13%
