方案名稱：【應征入伍】 QX5247 汽車大燈專用芯片

品牌名稱： QXMD泉芯電子技術（深圳）有限公司

方案特點： 1、最大輸出驅動電流:3000mA  2、電流精度：±4%  3、高效率：95%  4、高端電流檢測，恒流輸出  5、輝度控制，

最大輝度控制頻率：20KHz    6、滯環控制：無需補償    7、最高工作頻率：1MHz    8、最高輸出功率：20W    9、5V, 2mA 片上穩壓器 。

QX5247是一款降壓、恒流、高效率的高亮度LED驅動器。

QX5247特別適合寬輸入電壓范圍的應用，輸入電壓范圍從5.5V到36V，并且QX5247對輸入電壓具有高的抑制比。

QX5247采用內置的低導通電阻的功率開關管，簡化了芯片的外圍電路，只需很少的外接元件就可實現降壓、恒流驅動功能，并可以通過DIM引腳實現輝度控制功能。

QX5247通過一個外接電阻設定輸出電流，輸出驅動電流最大可達3000MA，高端電流檢測達到±4%的電流精度。由于采用滯環控制方式，QX5247對負載瞬變具有非常快的響應速度，最高工作頻率可達1MHz。

QX5247采用ESOP8封裝。

應用領域： 建筑、工業、環境照明、汽車尾燈、霧燈、指示燈、應急燈

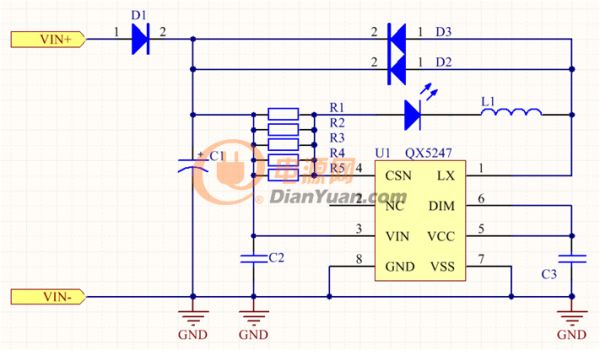

QX5247 電路原理圖：

QX5247 PCBA圖：

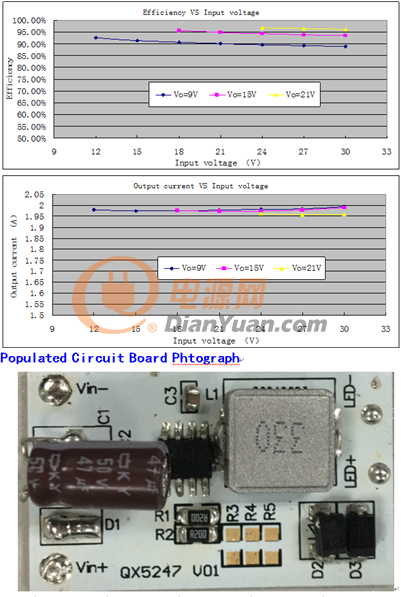

QX5247測試數據：
