1、AL1697/AL1692可控硅調光
2、品牌： Diodes（美國達爾科技）
3、方案特點 （兼容性好，調光效果好，無噪音）
◆ AL1697/AL1692是一款高精度，高效率可控硅調光IC。
◆ 高低壓，隔離非隔離都可以做。
◆ 外掛MOS可以做到30W，內置MOS最大可以做到15W。
◆ 外圍簡單，容易過各種認證。
◆ 降壓-升壓LED驅動器拓?fù)洹?/span>◆ 電流檢測精度高，電壓和負載調節設計靈活。
◆ 該設計支持非隔離(降壓-升壓)操作， 以解決不同燈具的隔離要求。
◆ 在邊界導通模式操作實現更高的轉換效率，同時還降低了開關噪聲，簡化EMI設計。
◆ 該器件具有130μA的低工作電流及170μA的啟動電流。
◆ 輸出短路，過溫，欠壓鎖定，前沿消隱和逐周期過流保護。
◆ 同時還具有增強的安全性和可靠性過電壓/輸出開和熱折返保護。
4、規格
SOP-7 、SOP-8
5、應用范圍
室內照明 面板燈 球泡燈等
6、應用原理圖

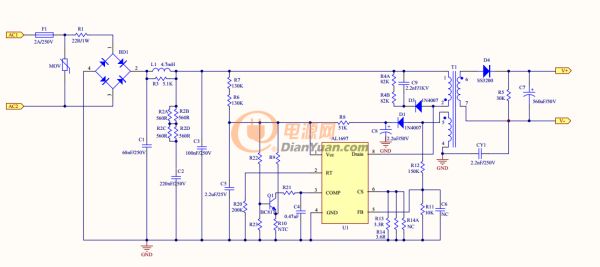

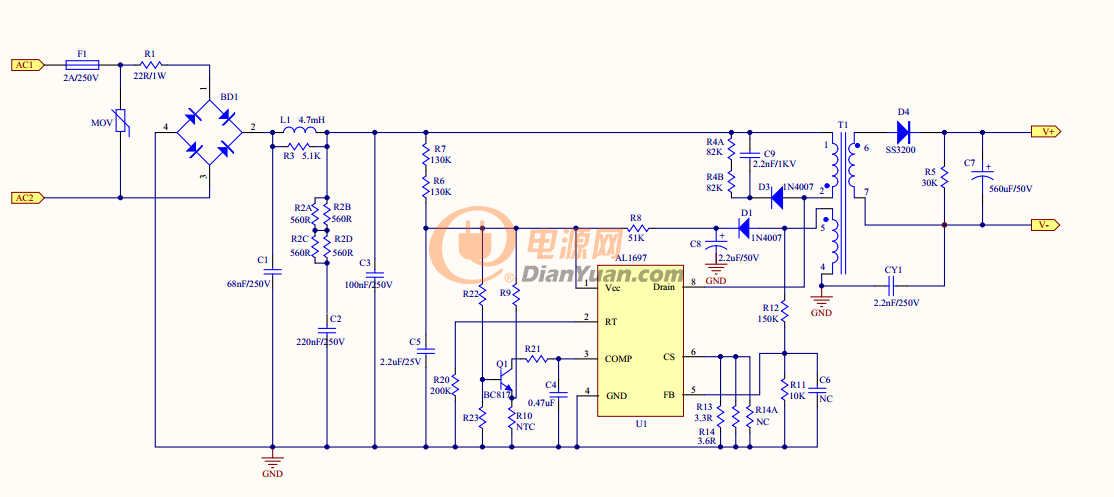

隔離如下：

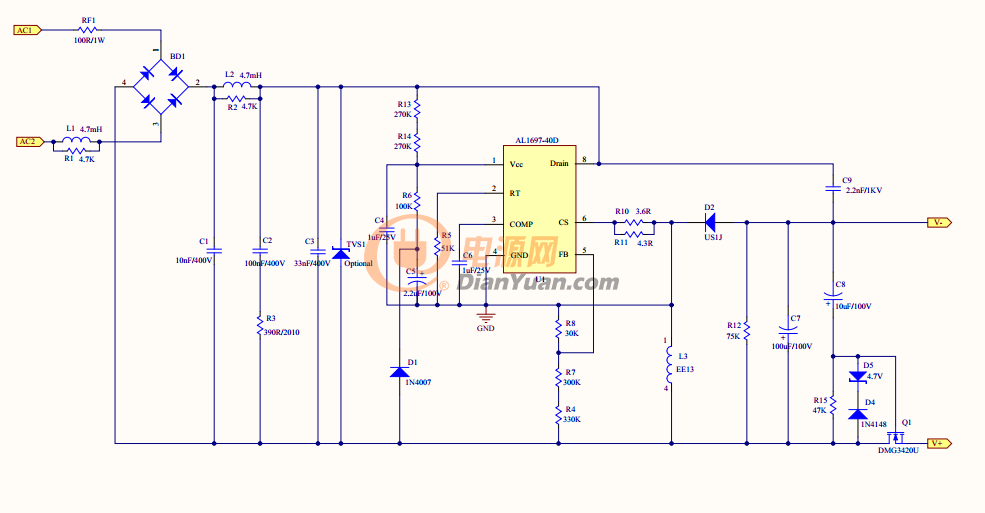

非隔離原理圖如下：（輸出的防抖電路可以取消掉）
聯系人：andy zhou
手機/微信：18126493626
QQ：47010884
Diodes的產品種類豐富，包括二極管、整流器、晶體管、MOSFET、保護器件、特定功能陣列、單門邏輯、放大器和比較器、霍爾效應和溫度傳感器、電源管理設備(包括LED驅動器、AC-DC 轉換器和控制器、DC-DC 開關、線性穩壓器和電壓基準)，以及特殊功能器件，如 USB 電源開關、負載開關、電壓監控器和電機控制器等
