副邊貼片封裝 5678腳散熱12-18W啟達/啟臣微CR5254 CR5255 CR5256
CR525X-CR5254 CR5255 CR5256
75mW 低待機高性能電流模式PWM 開關
主要特點
l 全電壓范圍待機低于75mW
l 滿足COC_T2標準
l PSM模式降低待機功耗
l 內置軟啟動
l 良好的EMI特性
l 零噪聲工作
l 典型65kHz開關頻率
l 電流模式控制
l 內置斜坡補償
l 內置前沿消隱
l 啟動電流和工作電流低
l VDD端過壓保護
l 過載保護
l 逐周期過流保護
l 過溫保護
l 4個引腳散熱
l SOP-8L綠色封裝
l 電源適配器
l 開放式電源
l 數碼相機和攝像機電源
l 電腦和服務器輔助電源
l 機頂盒電源
l 掌上電腦電源產品概述
CR525X-CR5254 CR5255 CR5256 是一款高性能的電流控制型PWM 開關，全電壓范圍內待機功耗小于75mW，滿足COC_T2 標準。為了減少待機功耗和提升效率，CR525X-CR5254 CR5255 CR5256 集成了多種工作模式。隨著負載的變化，CR525X-CR5254 CR5255 CR5256 可以工作在三種不同的模式，并且每種模式都做了優化。當負載很重時，系統工作在傳統的PWM（脈沖寬度調制）模式。當負載變輕時，系統進入PFM（脈沖頻率調制）模式。在PFM 模式下，隨著負載的逐漸變輕，開關頻率也逐漸的減小。CR525X 中獨有的頻率變換模塊可以使開關頻率平滑降低而不產生噪聲。由于頻率的降低，開關損耗也被有效的減小了。當負載繼續降低而低于某一設定值時，系統進入PSM（跳頻調制）模式。在PSM 模式下，一些開關周期被跳過，這些周期內開關管完全關斷，因此這種模式可進一步降低待機功耗。在上述的三種工作模式下，都集成了頻率抖動功能，來提升系統的EMI 特性。
芯片還集成了最大輸出功率動態補償模塊，從而保證系統在全電壓交流輸入范圍
（90V~264V）內最大輸出功率點恒定。CR525X-CR5254 CR5255 CR5256 集成了多種功能和保護特性，包括欠壓鎖定（UVLO），VDD 過壓保護（OVP），軟啟動，過溫保護（OTP），逐周期電流限制（OCP），過載保護（OLP），CS 引腳懸空保護，GATE 端箝位，前沿消隱等。

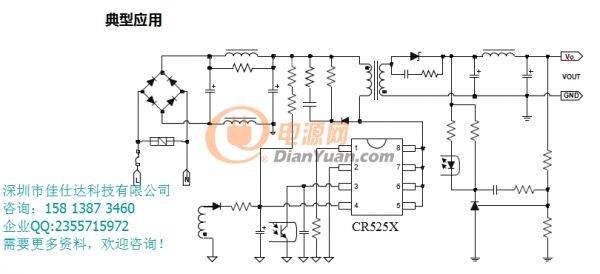

85-265VAC適配器 1
CR5254 SOP-8L 12WCR5255 SOP-8L 15WCR5256 SOP-8L 18W

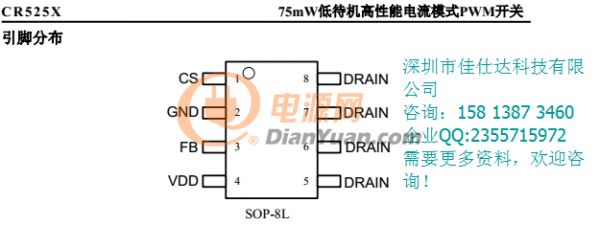

引腳描述
1 CS 電流檢測電阻引腳。2 GND 地引腳。
3 FB 電壓反饋引腳。通過外接光耦到該引腳來進行環路調節。PWM的占空比由該引腳的電壓和第一引腳的電流檢測電壓共同決 定。4 VDD IC 供電引腳。該引腳為芯片的正常工作提供電壓5/6/7/8 DRAIN HV MOSFET 漏端引腳。
