1.方案名稱：【應征入伍】做30多W降壓恒流你還需要用到外置MOS？

2.品牌名稱：深圳市世微半導體有限公司

方案概述：

AP5103 是一款高效率，穩定可靠的高亮度 LED 燈恒流驅動控制芯片，內置高精度比較器，固定關斷時間控制電路，恒流驅動電路等，特別適合大功率、多個高亮度 LED 燈串的恒流驅動。AP5103 采用固定關斷時間的峰值電流控制方式，其工作頻率較 高可達1MHz，可使外部電感和濾波電容體積減小，效率提高，節省 PCB 面積。關斷時間可通過外部電容進行調節，工作頻率也可根據用戶要求進行調節。在 EN 端加 PWM信號，可調節 LED 燈的亮度。AP5103 通過調節外置電流檢測電阻的阻值來設置流過 LED 燈的電流，支持外加電壓線性調光，流過 LED 燈的電流可從幾十毫安到 3.5 安培變化。AP5103 采用 ESOP8 封裝，散熱片內置接 SW 腳。

3.方案特點：

? 寬輸入電壓范圍：5V~60V

? 高效率：可高達92%

? 最大工作頻率：1MHz

? 亮度可調：EN 端的 PWM 調光和 DIM 端的線性調光?關斷時間可調

? 峰值電流采樣電壓：250mV

? 內置電流采樣前沿消隱電路

? 內置 60V 功率管

4.產品應用：

    ? 平板顯示器LED 背光燈

    ? 自行車燈，LED 射燈，強光手電筒

    ?汽車前大燈

5.封裝：AP5103 采用ESOP8

 6.汽車前大燈PCB板圖

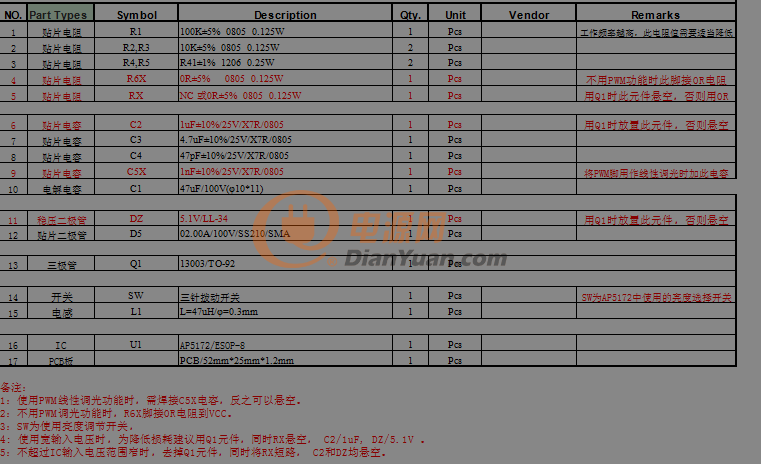

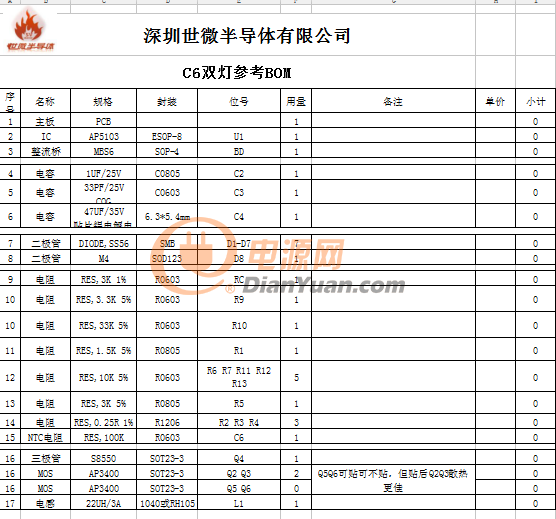

7.物料清單

注：BOM中的MOS只是用于切換和散熱考慮。

8.聯系方式：

   歐陽：18811874036

     QQ:2355558464

     郵箱：shiweiic@126.com

    歡迎一起交流
