英集芯快充全兼容協議IC - IP2161 ,集成 7 種快充協議 IC ,腳位兼容天鈺FP6601Q
IP2161 - 集成 7 種協議、用于 USB 端口的快充協議 IC QC3.0/QC2.0, FCP, AFC, SFCP, Apple? 2.4A, BC1.2
兼容產品：FP6601Q（差異，若需要快車輸出12V,第4腳要接高電平，FP6601Q狀態是懸空）
1. 特性
? 支持 7 種 USB 端口充電協議
? 支持多種充電協議控制（QC3.0/QC2.0，FCP，AFC，SFCP 以及 Apple 2.4A，BC1.2 和三星 2.0A）
? 支持自動選擇快充協議或普通充電控制
? 支持 QC3.0/QC2.0 Class A 充電協議
? 高通證書編號：478786303-2
? 支持 QC3.0 Class A: 3.6V~12 V (0.2V/step)
? 支持 QC2.0 Class A: 5 V, 9 V 和 12 V
? 支持華為 FCP 快充 5V 和 9V 電壓配置 ? 支持三星 AFC 快充 5V 和 9V 電壓配置
? 支持展訊 SFCP 快充 5V，9V 和 12V 電壓配置
? 支持 Apple 2.4A：DP = 2.7V， DM = 2.7V
? 支持三星 2.0A：DP = 1.2V， DM =1.2V

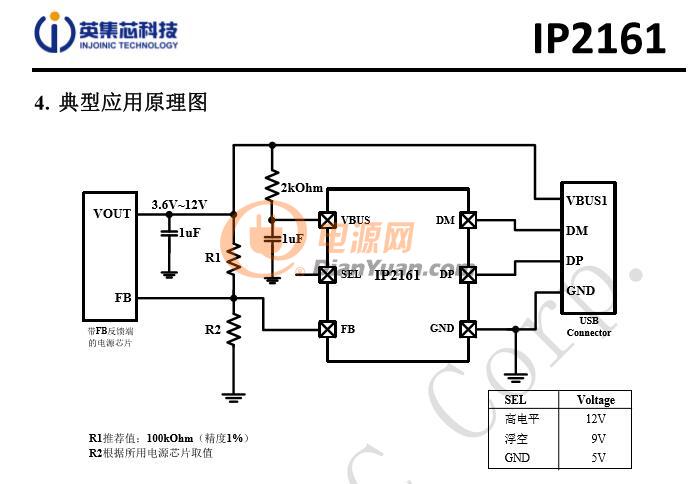

? 支持 BC1.2：DP 與 DM 短接 ? SEL可配置快充協議請求的最高電壓為12V或9V 或 5V
? 自動檢測 DP，DM 上電壓對應的快充請求，通過調節 FB 精確控制輸出電壓 ? 低靜態功耗 IQ = 66uA(Typ.)
? 工作電壓范圍：3V~5.5V ? Package: SOT23-6 2. 應用
? USB 功率輸出接口、移動電源、車載充電器
? 智慧手機、平板電腦、網絡筆記本、數字相機、藍牙配件所用的電池充電器
3. 簡介 IP2161 是一款集成 7 種、用于 USB 輸出端口的快充協議 IC，支持 7 種快充協議，
包括 HVDCP QC3.0/QC2.0（Quick Charge） Class A，FCP（ Hisilicon? Fast Charge Protocol ），
AFC（ Samsung? Adaptive Fast Charge ）， SFCP（Spreadtrum? Fast Charge Protocol），
Apple 2.4A，BC1.2 以及三星 2.0A。
IP2161支持自動檢測設備類型和充電協議切換，自動響應快充協議請求。
IP2161 集成 FB 控制接口，可通過調節 FB SOURCE/SINK 的電流（最小 2uA/step）來精確控制輸出電壓。
---------------------------------------------------
