如圖交流電橋測電容Cx容量的原理圖，請幫忙分析電路有沒有問題，附帶Ltspice仿真文件.rar。謝謝！

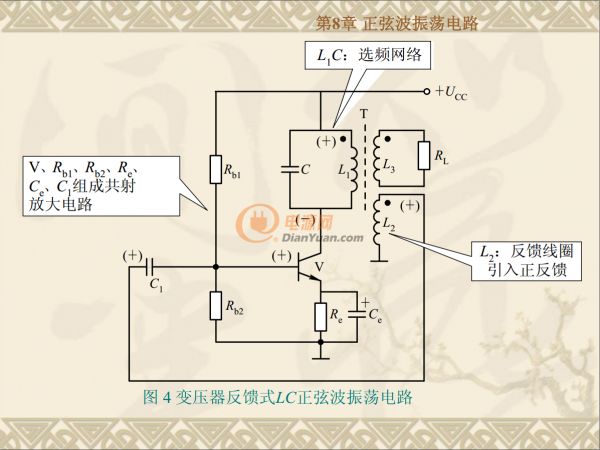

當前有幾個問題：
1.變壓器反饋式LC正弦波振蕩電路的選頻網絡是不是由L2，L4及C1組成？
2.看標準電路是從變壓器通過一電容接到三極管基級，本電路正反饋通路是怎樣的？
交流電橋測電容電路幫忙分析
全部回復(6)
正序查看
倒序查看
已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/
http://m.daogou-taobao.cn/bbs/classic/
0
回復
@斌520
幫忙頂起來，希望知道的朋友分析一下。
以第一張圖C1的接法, 是連C4都會對頻率有影響, 若C1與L2並聯則C4就只做交連...所以正常頻率只在於L2感量與C1的諧振, 決定頻率...........
動作原理與間歇震盪一樣;; 當R2提供一個偏壓給Q2, 則Q2開始導通, IC經由L2流過, 此時L4感應一個相對的電壓, 透過
C4交連, 使IB增加, 此時IC相對增加, 當IC達到 β * IB 時, IC不再變化, 此時L2極性反轉, 相對L4極性也反轉, IB降低
IC也降低, 回到原始點再重新來所以L2感量與電流上升斜率有關, C1則與下降斜率有關, 組合成 f0 = 根號LC分之ㄧ
0
回復
@juntion
以第一張圖C1的接法,是連C4都會對頻率有影響,若C1與L2並聯則C4就只做交連...所以正常頻率只在於L2感量與C1的諧振,決定頻率...........動作原理與間歇震盪一樣;;當R2提供一個偏壓給Q2,則Q2開始導通,IC經由L2流過,此時L4感應一個相對的電壓,透過C4交連,使IB增加,此時IC相對增加,當IC達到 β*IB時,IC不再變化,此時L2極性反轉,相對L4極性也反轉,IB降低IC也降低,回到原始點再重新來所以L2感量與電流上升斜率有關,C1則與下降斜率有關,組合成f0=根號LC分之ㄧ
多謝版主講解！振蕩和反饋更理解了。還有個疑問想請教，根據您講的“組合成 f0 = 根號LC分之一”，這里的L是L2，C是C1嗎？這樣計算出來振蕩頻率大約58MHZ，但實際仿真頻率大約2MHZ。“L”和這里變壓器的L1，L2，L3，L4都有關呢？
附仿真文件和仿真結果，再次謝謝版主！
0
回復
@sys_suweixiao
多謝版主講解！振蕩和反饋更理解了。還有個疑問想請教，根據您講的“組合成f0=根號LC分之一”，這里的L是L2，C是C1嗎？這樣計算出來振蕩頻率大約58MHZ，但實際仿真頻率大約2MHZ。“L”和這里變壓器的L1，L2，L3，L4都有關呢？附仿真文件和仿真結果，再次謝謝版主！[圖片][圖片][圖片]fangzhen.rar
L2是主回路，L4是飯饋回路，L2, L3是負載回路，原等效是根號LC分之一，但你呼略L=導磁系數*A(截面積)*I(電流)*N(圈數)/l(磁路長度)
所以fo改變是因為負載有電流導致L改變，當然你f?不同
