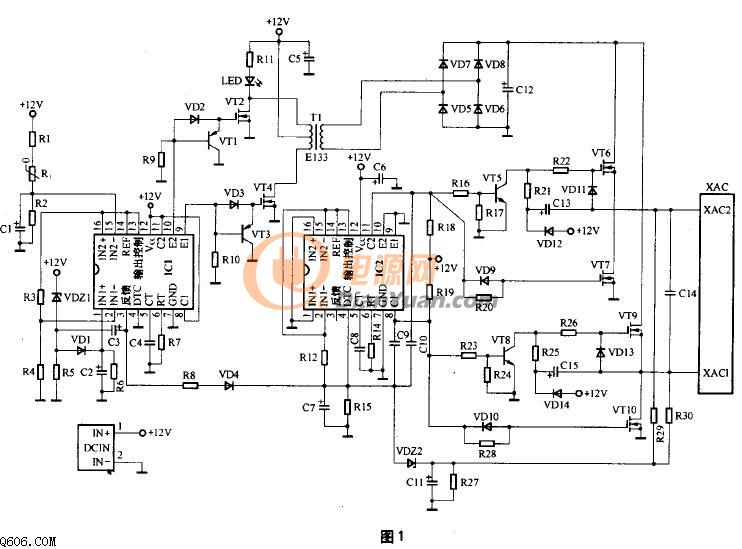

請假各位大神，如下圖，TL494全橋逆變部分，
上下管VT6,VT7的驅動信號都是來自8腳，那如何設定死區時間呢？
想了一下午，沒弄明白，麻煩知道的高手幫忙解答下，非常感謝。
tl494 死區時間問題
全部回復(11)
正序查看
倒序查看
已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/
http://m.daogou-taobao.cn/bbs/classic/
0
回復
@pointliu
是VT5導通關斷來當延時嗎？覺得這樣也不對。
VD9能使VT7迅速關斷之后，R21,R22，VT6的結電容構成RC使VT6延時導通。這樣在VT6，VT7之間就形成了死區。因為R22很小，遠小于R21，所以VT6通過R22，VT5迅速關斷之后，R20，VT7的結電容構成RC延時使VT7延時開通。這樣VT6，VT7之間也形成了死區。所以要改變死區可以改變R20，R21的大小或者在VT6，VT7的GS并電容。
0
回復
@xzszrs
VD9能使VT7迅速關斷之后，R21,R22，VT6的結電容構成RC使VT6延時導通。這樣在VT6，VT7之間就形成了死區。因為R22很小，遠小于R21，所以VT6通過R22，VT5迅速關斷之后，R20，VT7的結電容構成RC延時使VT7延時開通。這樣VT6，VT7之間也形成了死區。所以要改變死區可以改變R20，R21的大小或者在VT6，VT7的GS并電容。
都胡說，不了解494，它本身就有死區，在這個電路中，不是哪個管決定，IC2的4腳，即做前級的輸入過壓和過溫保護，又做后級的反饋穩壓，
