HiperPFS-3跟前幾代相比都有哪些改進呢?

      HiperPFS-3系列器件將一個連續導通模式(CCM)升壓PFC控制器、柵極驅動器、超低反向恢復二極管和高壓功率MOSFET集成在一個緊湊且具良好散熱性能的封裝中,。那么HiperTFS-3跟前幾代相比并不是管腳上的簡單替代,那功能上都有哪些改進呢?據我所知,用HiperTFS-3的話集成度提高了,外圍電路減少,功耗上得到了進一步的提升, 還有數字式功率因數增強電路算法可改善高輸入電壓輕載功率因數,還有采用高效的“輕載”工作模式,實現低于60 mW的空載功耗,功耗確實做得很低HiperPFS-3還有什么優勢呢?歡迎大家補充。

11

全部回復(22)
正序查看
倒序查看
2017-04-08 20:32
HiperPFS-3具備集成的OTP器件保護功能,也就是過熱保護功能。溫度降低到36°恢復正常工作
0
回復
k_menlow
LV.5
3
2017-04-09 08:27
HiperPFS-3和HiperPFS-2都是控制器 + MOSFET + 升壓二極管,HiperPFS是控制器 + MOSFET
0
回復
k_menlow
LV.5
4
2017-04-09 08:30
HiperPFS-3電壓監測引腳使用電壓模式檢測,而不是HiperPFS-2的電流模式檢測。
0
回復
tabing_dt
LV.10
5
2017-04-09 08:43
@k_menlow
HiperPFS-3電壓監測引腳使用電壓模式檢測,而不是HiperPFS-2的電流模式檢測。
連接到電壓監測引腳的線電壓檢測網絡向HiperPFS-3提供輸入電壓的信息。
0
回復
2017-04-09 14:28
@tabing_dt
連接到電壓監測引腳的線電壓檢測網絡向HiperPFS-3提供輸入電壓的信息。
這樣做的目的主要是有助于靈活選擇電阻分壓器的幅值。
0
回復
2017-04-09 14:36
 HiperPFS-3提高了工作供電電壓最大值是15 V,而  HiperPFS-2最大工作電壓VCC才13.2V
0
回復
k_menlow
LV.5
8
2017-04-10 16:56
@tabing_dt
連接到電壓監測引腳的線電壓檢測網絡向HiperPFS-3提供輸入電壓的信息。
降低了控制引擎上的的功耗,待機電流比 HiperPFS-2減小了。
0
回復
k_menlow
LV.5
9
2017-04-10 16:59
@wengnaibing
 HiperPFS-3提高了工作供電電壓最大值是15V,而 HiperPFS-2最大工作電壓VCC才13.2V
VCC電壓必須從外部對偏置電壓進行箝位,以防止偏置電源引腳超過15 VDC。不然電源會不穩定。
0
回復
2017-04-10 23:41
@k_menlow
HiperPFS-3和HiperPFS-2都是控制器+MOSFET+升壓二極管,HiperPFS是控制器+MOSFET

主要是多了這個升壓二極管,這個二極管還是集成在內部的Qspeed二極管

0
回復
2017-04-10 23:48
@k_menlow
VCC電壓必須從外部對偏置電壓進行箝位,以防止偏置電源引腳超過15VDC。不然電源會不穩定。
 HiperPFS-3電源IC反饋電壓參考也降低了,從之前的6V降低到3.85V

0
回復
紫蝶
LV.9
12
2017-04-12 17:21
@k_menlow
HiperPFS-3和HiperPFS-2都是控制器+MOSFET+升壓二極管,HiperPFS是控制器+MOSFET
是Hiper PFS-4采用控制器+MOSFET ,但設計電路時外部加了反向二極管。
0
回復
z1249335567
LV.8
13
2017-05-09 15:42
HiperPFS-3系列器件將升壓PFC控制器、柵極驅動器、超低反向恢復二極管和高壓功率MOSFET集成在一個緊湊且具良好散熱性能的封裝中
0
回復
a2512848524
LV.8
14
2017-06-07 12:22
@wengnaibing
HiperPFS-3具備集成的OTP器件保護功能,也就是過熱保護功能。溫度降低到36°恢復正常工作
HiperPFS-3系列比前面的HiperPFS-1和-2增加了升壓二極管,控制模式也可以調整了。
0
回復
tabing_dt
LV.10
15
2017-06-07 13:21
@k_menlow
降低了控制引擎上的的功耗,待機電流比HiperPFS-2減小了。
HiperPFS-3芯片的最大CCM峰值開關頻率已從~100 kHz增大至123 kHz。
0
回復
tabing_dt
LV.10
16
2017-06-07 13:23
@紫蝶
是HiperPFS-4采用控制器+MOSFET,但設計電路時外部加了反向二極管。
HiperPFS-3芯片的脈沖串模式經過重新設計,使空載/輕載功耗得以優化,改進了不少。

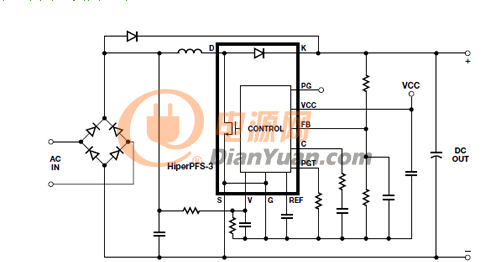

HiperPFS-3
0
回復
k_menlow
LV.5
17
2017-06-07 13:30
@z1249335567
HiperPFS-3系列器件將升壓PFC控制器、柵極驅動器、超低反向恢復二極管和高壓功率MOSFET集成在一個緊湊且具良好散熱性能的封裝中。
數字式功率因數增強電路算法可改善高輸入電壓輕載功率因數,什么是數字式功率因數增強電路算法?這個已經集成在HiperPFS-3內部了吧?
0
回復
tabing_dt
LV.10
18
2017-06-08 22:35
@a2512848524
HiperPFS-3系列比前面的HiperPFS-1和-2增加了升壓二極管,控制模式也可以調整了。
HiperPFS-3數字控制式輸入電壓前饋增益調整,可在整個輸入電壓范圍內維持
0
回復
2017-06-09 09:52
@眼睛里的海
 HiperPFS-3電源IC反饋電壓參考也降低了,從之前的6V降低到3.85V[圖片]
其實這個反饋電壓參考值降低意義挺大,減小了損耗。
0
回復
a2512848524
LV.8
20
2017-07-07 12:13
@tabing_dt
HiperPFS-3數字控制式輸入電壓前饋增益調整,可在整個輸入電壓范圍內維持
 HiperPFS-3系列器件將升壓PFC控制器、柵極驅動器、恢復二極管和功率MOSFET集成了。
0
回復
k_menlow
LV.5
21
2017-07-10 06:57
@tabing_dt
HiperPFS-3芯片的脈沖串模式經過重新設計,使空載/輕載功耗得以優化,改進了不少。HiperPFS-3
HiperPFS-3頻率滑動技術可改善輕載效率,在額定的輸入電壓下,10%負載點到滿載下的效率都能達到95%以上。
0
回復
k_menlow
LV.5
22
2017-07-10 06:58
@奮斗的青春
其實這個反饋電壓參考值降低意義挺大,減小了損耗。
該引腳連接到分壓器比值為1:100的輸出電壓分壓器網絡,將輸出電壓穩定到385 V的額定值。
0
回復
wyhl
LV.8
23
2017-07-10 08:07
@k_menlow
HiperPFS-3頻率滑動技術可改善輕載效率,在額定的輸入電壓下,10%負載點到滿載下的效率都能達到95%以上。
和PFS-4相比,效率上差不多,兩者最大輸出功率pfs-4稍微小點,但漏級電壓提高到650v了。
