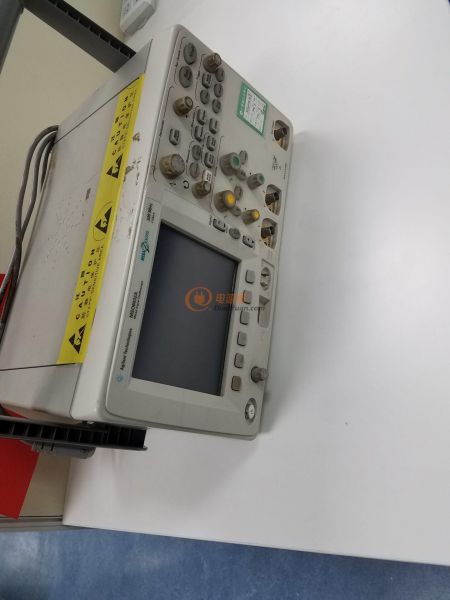

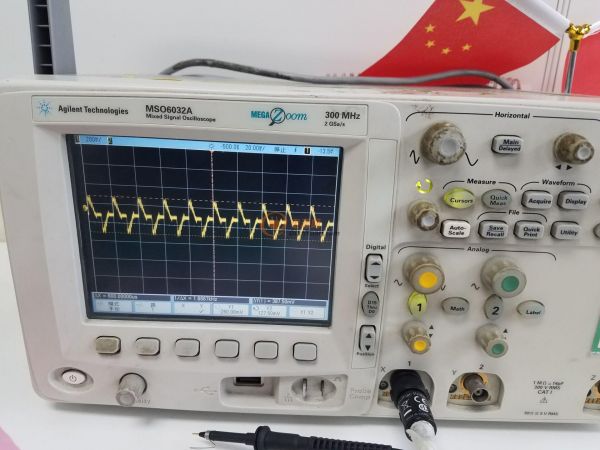

談起示波器，不得不想起安捷倫，安捷倫是一個多元化的公司，也是一個歷史悠久的公司，在測試測量行業屬于數一數二的企業，安捷倫和是德其實是一家都是在非常優秀的儀器，示波器是他們主要產品，從低端到高端全系列的產品，我第一個示波器就是安捷倫的，安捷倫示波器操作簡單，界面清晰明了，最早使用的MSO6032A示波器，300MHz帶寬，主要用來測試電源相關的測試。

為何選取300M的示波器，源于電源測試，200-300M最為合適。

當今的電子產品，信號速度越來越快，集成電路芯片的供電電壓也越來越小，90年代芯片的供電通常是5V和3.3V，而現在，高速IC的供電通常為2.5V, 1.8V或1.5V等等。對于這類電壓較低直流電源的電壓測試（簡稱電源噪聲測試），本文將簡要討論和分析。

在電源噪聲測試中，通常有三個問題導致測量不準確

l         示波器的量化誤差

l         使用衰減因子大的探頭測量小電壓

l         探頭的GND和信號兩個探測點的距離過大

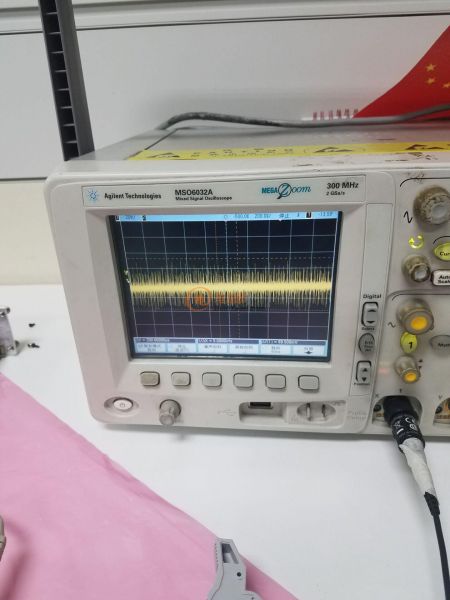

在使用示波器測量電源噪聲時，為了保證測量精度，需要選擇足夠的采樣率和采集時間。

推薦采樣率在500MSa/s以上，這樣奈科斯特頻率為250M，可以測量到250MHz以下的電源噪聲，對于目前最普及的板級電源完整性分析，250M的帶寬已足夠。低于這個頻率的噪聲可以使用陶瓷電容、PCB上緊耦合的電源和地平面來濾波。而高于這個頻率的只能在封裝和芯片級的去耦措施來完成了。

       波形的采集時間越長，則轉化為頻譜后的頻譜分辨率（即delta f）越小。通常我們的開關電源工作在10KHz以上，如果頻譜分辨率要達到100Hz的話，至少需要采集10ms長的波形，在500MSa/s采樣率時，示波器需要500MSa/s * 10 ms = 5M pts的存儲深度。

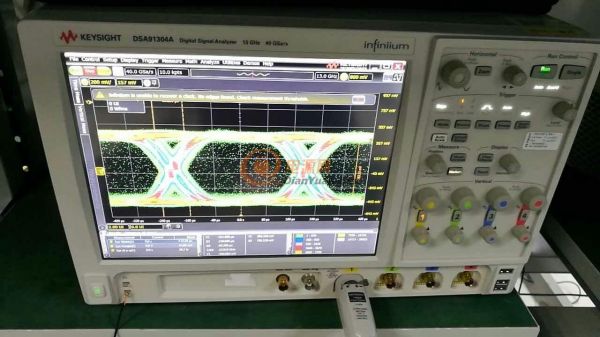

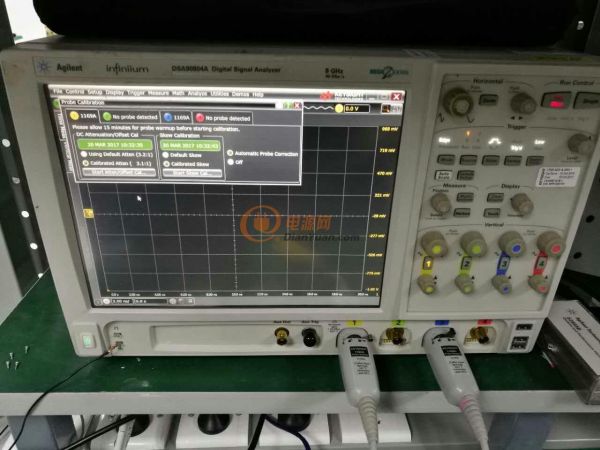

除了電源測試外，我們還買了安捷倫的高端示波器，用于高速信號測量。

是德，安捷倫的儀器非常優秀，是我們生活中必不可少的工具。
