求助反激變壓器設計

電路拓撲形式:   flyback開關芯片型號: uc3843開關頻率: 80~125  (KHZ)輸入電壓: 9~15    (V)輸出電壓和電流: 多路輸出第一路 第二路 第三路電壓 +7V 正負12V 15V電流 1.5A 1.5A 6A總功率：136W

這個變壓器該怎么設計，請大神指點，謝謝。

全部回復(9)
正序查看
倒序查看
2017-02-23 18:16
這個還是換成正激或者橋式電路會好些吧，反激來做總覺得不太好弄。
0
回復
2017-02-23 19:51

用反激拓撲的話估算了一下

開關頻率100KHz，工作在連續模式krp=0.4，占空比50%，電感量5uH。

變壓器可選用EE40（Bm=0.2T，Jm=400A/cm^2），開氣隙0.737mm，初級匝數5，次級15V匝數7，次級7V匝數3.2，次級12V匝數5.6，初級導線采用27AWG（直徑0.36mm）60-65股。

0
回復
2017-02-24 09:13

9V做136W反激？

我只有說：樓主厲害！

0
回復
2017-02-26 15:16
@boy59
用反激拓撲的話估算了一下開關頻率100KHz，工作在連續模式krp=0.4，占空比50%，電感量5uH。變壓器可選用EE40（Bm=0.2T，Jm=400A/cm^2），開氣隙0.737mm，初級匝數5，次級15V匝數7，次級7V匝數3.2，次級12V匝數5.6，初級導線采用27AWG（直徑0.36mm）60-65股。
大神  我也想學習變壓器的設計與計算   請問大神可否推薦幾本書籍
0
回復
406178052
LV.1
6
2017-02-27 13:56
@417zhouge
這個還是換成正激或者橋式電路會好些吧，反激來做總覺得不太好弄。
正激有好的方法嗎
0
回復
406178052
LV.1
7
2017-02-27 14:02
@qinzutaim
9V做136W反激？我只有說：樓主厲害！

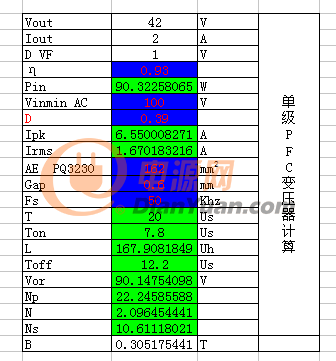

原來的方法是NsPdf.PDF，現在要改成電池供電的輔助電源
0
回復
lijisheng
LV.1
8
2017-02-27 14:44
@BAOBAOBAOBAO
大神 我也想學習變壓器的設計與計算 請問大神可否推薦幾本書籍

自編的

0
回復
2017-03-02 17:17
做下記號。。。有難度的東西。。。
0
回復
2017-03-02 17:37
@dxsmail
做下記號。。。有難度的東西。。。

這個你用494或3525做推挽式, 電流才可以分流..變壓器也不需要大....

因為反激:磁Fulx 單向

      正激:磁Fulx 單向

      推挽:磁Fulx 雙向


0
