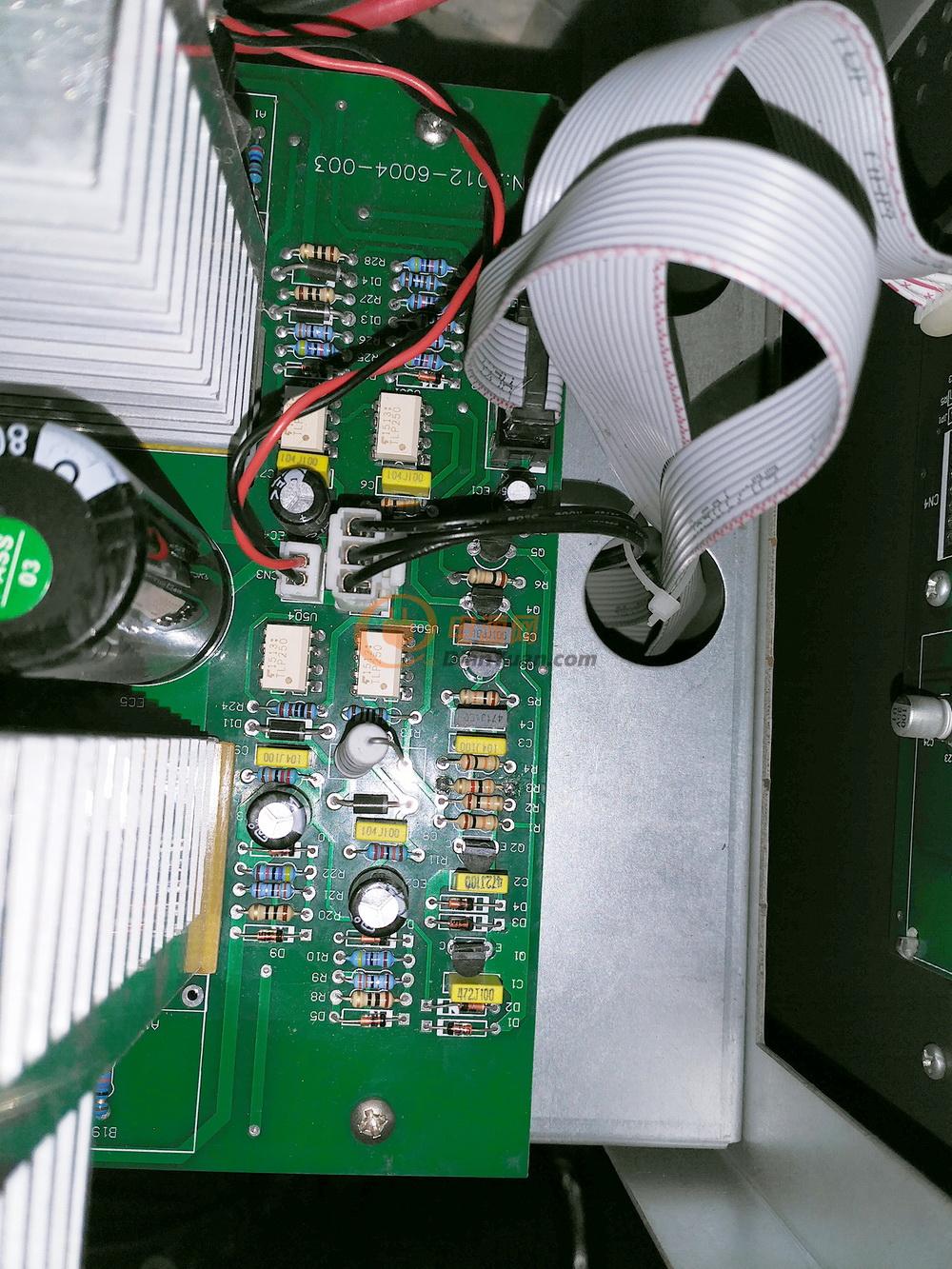

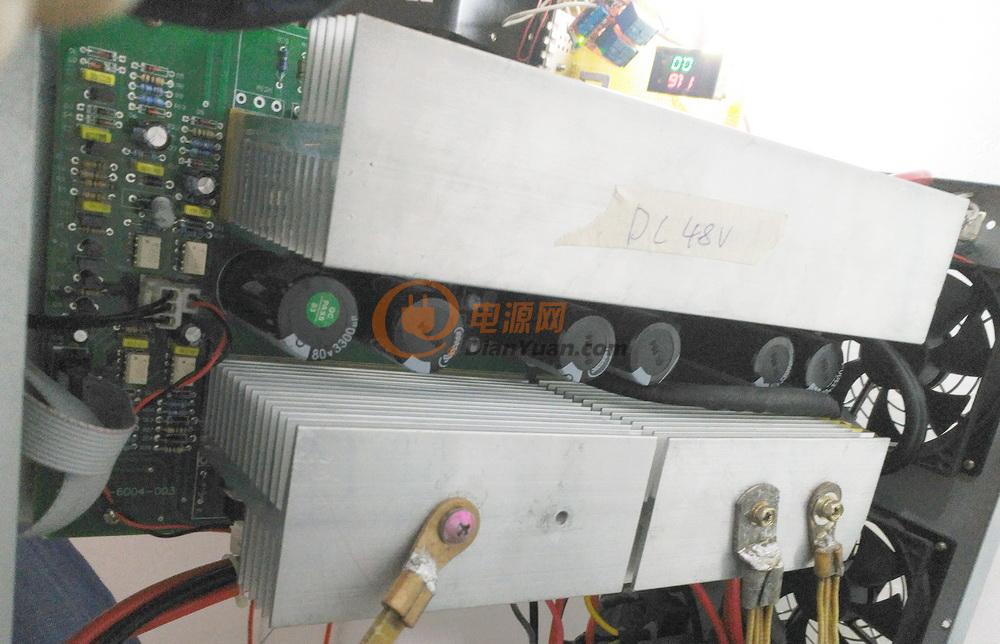

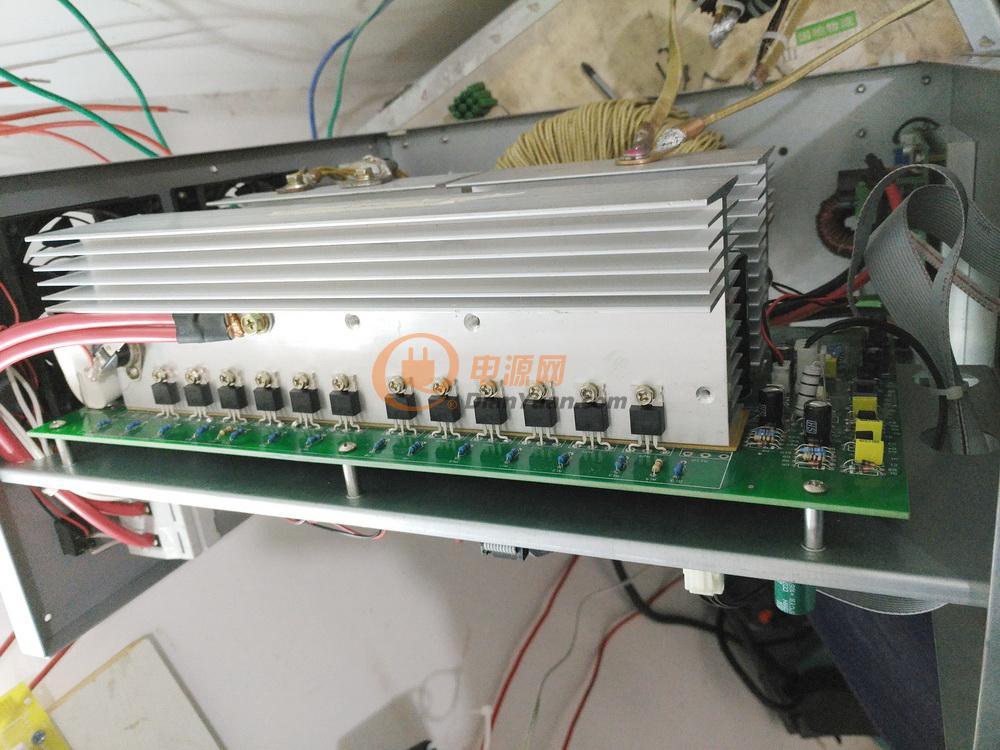

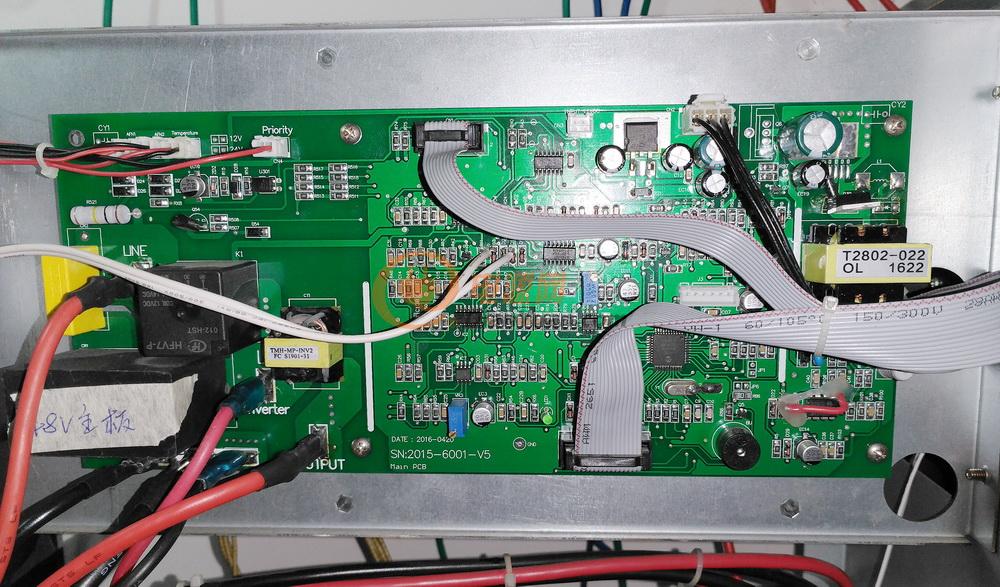

有人說這工頻逆變器是電源網的板子，最近為了降空載折騰瘋了。

之前是24v主板，跟廠家換了48v主板，自己把變器改了48伏之后空載3-4A，重繞低壓之后還是一樣，換變壓器也是一樣空載很大，達到3.3a，都說電感不行，新買電感還沒到。快被折騰瘋了。24伏的時候空載電瓶0.75A。現在無法接受的。有人說是電源網的板子，到底是不是？有熟悉這板子的嗎？

全部回復(19)

只看樓主

正序查看

倒序查看

v還管飯

LV.1

2017-01-17 22:17

48V供電變壓器變比在19:260 串電感空載電流在0.78左右如果用變比24:220空載電流達到2-3安個人經驗 空載電流小了會影響輸出功率不過影響不大在100瓦左右請參考

回復

v678v

LV.1

2017-01-18 09:15

@v還管飯

48V供電變壓器變比在19:260串電感空載電流在0.78左右如果用變比24:220空載電流達到2-3安個人經驗空載電流小了會影響輸出功率不過影響不大在100瓦左右請參考

非常感謝！我變壓器是26/220，好像48伏公認都是26/220吧。原來是24主板時，變壓器是14/220，如果把26伏降到19伏。220伏那邊不動，不知道會有啥影響？功率小100w無所謂。可有人又說低壓部分只能高，不能低，哎。該如何做呢？我只要空載低點。功率小點沒事。只要額定能在1800w就夠用了。

回復

偶德楓

2017-01-18 10:52

@v678v

你可以試試把變壓器做成29V：260V

回復

電源網-fqd

2017-01-18 11:00

已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/

回復

qwert123456

LV.6

2017-01-18 16:09

樓主用的是環變吧,環變漏感小不能照常規的來算,應該是31比280才行

回復

v678v

LV.1

2017-01-24 19:59

@qwert123456

樓主用的是環變吧,環變漏感小不能照常規的來算,應該是31比280才行

是的就是環型變壓器。31/280那初級次級都得重繞啊？

回復

qwert123456

LV.6

2017-01-25 08:26

@v678v

是的就是環型變壓器。31/280那初級次級都得重繞啊？

這是沒辦法的事,環變和EI的不同之處就在于漏感,不改變壓器也是可以的,但要在環變之前加一個和這個環變功率差不多的鐵芯電感,看好了是鐵芯EI的和口形的都可以,在鐵芯上繞15匝左右就行了,你別看有人直接用環變就成功了,那是因?yàn)橛行┉h(huán)變?cè)诔鰪S時就開了氣隙增加漏感有的沒有,變壓器都是根據客戶的要求做的,也許你剛好用了一個漏感很小的.

回復

v678v

LV.1

2017-01-28 10:18

@qwert123456

謝謝，只有拆騰電感了

回復

我是來買化肥的

LV.1

2017-04-06 11:34

變壓器太次了，鐵芯用新日鐵0.23mm無斷口取向片，1800瓦，變壓器鐵芯需要在13公斤左右，留好冗余量，低壓線圈用2.5的漆包線三線并繞39匝，高壓組用2.0漆包線單線330匝。輸入電感用阿諾德225拆機鐵硅鋁8個，四個一并，做兩個，用2.5的漆包線三線并繞繞滿，兩個鐵硅鋁電感串入低壓線圈和驅動板之間。輸出濾波電容用1200v0.33Uf電磁爐電容3個并聯。你用的48v驅動板，這樣做我可以保證你的空載電流小于0.15a，老師傅做得好的話，48v5000瓦的都可以做到80ma左右的空載。只是看你舍不舍得下本錢。最后提示，鐵芯是基礎。不能用差的，鐵硅鋁必須拆機阿諾德，國產愛瘋考慮。
