2016年做了一個5V/2A的充電電源，折騰的真不容易

2016年一直想做一個5V、2A的電源，一方面可以用來做充電器，另一個想法是做公司產品的備用電源用，考慮到pi的InnoSwitch-CH系列比較合適，也提供了參考設計，所以選用了INN2003K來做設計，在經歷了一次改版，輸出不準，燒電阻等各種焦頭爛額之后，目前功能正常，用來給電池充電也沒什么異常，折騰大半年也值得了
全部回復(21)
正序查看
倒序查看
2017-01-10 15:04

整個板子布局不算大，輸出和輸入部分嚴格隔離開，變壓器繞組是大塊頭

0
回復
tmpeger
LV.10
3
2017-01-10 17:01
樓主有什么經驗可以分享的，輸出的電壓精度怎么樣，效率如何？
0
回復
2017-01-10 18:09
輸出不準，是電壓差多少了？最后怎么解決的了？
0
回復
truim333
LV.9
5
2017-01-11 14:58
@黑夜公爵

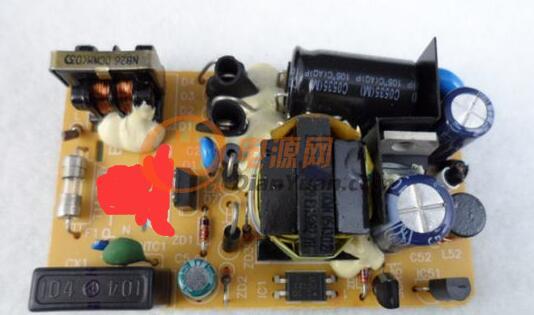

整個板子布局不算大，輸出和輸入部分嚴格隔離開，變壓器繞組是大塊頭[圖片]
單面板設計散熱好么，如果用雙面板應該會更好吧
0
回復
2017-01-12 20:28
@truim333
單面板設計散熱好么，如果用雙面板應該會更好吧
老板為了節省成本，要我們嚴格控制價格，我也是沒有辦法，都沒有鋪銅
0
回復
2017-01-12 20:34
@tmpeger
樓主有什么經驗可以分享的，輸出的電壓精度怎么樣，效率如何？
電壓紋波還是不錯的，峰峰值大概只有20mv上下，效率至少能有82%
0
回復
2017-01-12 20:40
@奮斗的青春
輸出不準，是電壓差多少了？最后怎么解決的了？
不準是因為一開始我選的是INN2003K，輸出負載一大，電壓下降的很厲害，只有4.6V左右
0
回復
2017-01-12 20:49
@黑夜公爵
不準是因為一開始我選的是INN2003K，輸出負載一大，電壓下降的很厲害，只有4.6V左右
最后還是改成了INN2023K，帶300mV補償的，輸出能到4.9V
0
回復
opingss88
LV.10
10
2017-01-13 14:00
@黑夜公爵
最后還是改成了INN2023K，帶300mV補償的，輸出能到4.9V
按你這個測試驗證，是不是在用大負載的時候必須使用帶電纜補償的的INN2023K？輕負載樓主有沒有測試，壓降下降的厲害么
0
回復
黑夜公爵
LV.10
11
2017-01-13 16:59
@opingss88
按你這個測試驗證，是不是在用大負載的時候必須使用帶電纜補償的的INN2023K？輕負載樓主有沒有測試，壓降下降的厲害么
我用輕負載和空載也測試了，空載基本沒有壓降變化，輕載也只有很小的變化
0
回復
gdhe342
LV.9
12
2017-01-14 13:27
@黑夜公爵
老板為了節省成本，要我們嚴格控制價格，我也是沒有辦法，都沒有鋪銅[圖片]
你們老板也真會精打細算啊，是小公司吧，我記得項目組長說過，哪里都可以省就是電源部分不能省
0
回復
opingss88
LV.10
13
2017-01-14 20:39
@黑夜公爵
我用輕負載和空載也測試了，空載基本沒有壓降變化，輕載也只有很小的變化
還好有InnoSwitch-CH系列有INN2023K這樣帶300mV線纜電壓補償的產品可以代替，不然就要重新設計了
0
回復
erecing
LV.9
14
2017-01-14 22:45
@gdhe342
你們老板也真會精打細算啊，是小公司吧，我記得項目組長說過，哪里都可以省就是電源部分不能省
電源是整個系統的核心血液，必須要做到性能很好才可以，老實話這樣的單面板不太符合要求，建議樓主重做一塊
0
回復
黑夜公爵
LV.10
15
2017-01-16 09:40
@erecing
電源是整個系統的核心血液，必須要做到性能很好才可以，老實話這樣的單面板不太符合要求，建議樓主重做一塊
這次估計不會改了，現在產品用起來沒太大問題，老板也不會同意折騰
0
回復
黑夜公爵
LV.10
16
2017-01-16 09:50
@gdhe342
你們老板也真會精打細算啊，是小公司吧，我記得項目組長說過，哪里都可以省就是電源部分不能省
這個道理我也知道，不過公司的設計原則是成本控制第一，我們也木有辦法，哎
0
回復
黑夜公爵
LV.10
17
2017-01-16 10:11
@opingss88
還好有InnoSwitch-CH系列有INN2023K這樣帶300mV線纜電壓補償的產品可以代替，不然就要重新設計了
如果不用INN2023K代替，其實也未必要重新設計，調整輸出到5.4v也可以實現
0
回復
黑夜公爵
LV.10
18
2017-01-16 10:36

改變調節輸出分壓電阻可以實現輸出電壓的大小調節，就能人為的增加補償

0
回復
gxg1122
LV.10
19
2017-01-17 13:16
@gdhe342
你們老板也真會精打細算啊，是小公司吧，我記得項目組長說過，哪里都可以省就是電源部分不能省
是的。電源部分省成本就是給自己找麻煩，以后維修增加，產品質量不一定好。
0
回復
xxbw6868
LV.10
20
2017-02-03 21:34
@黑夜公爵

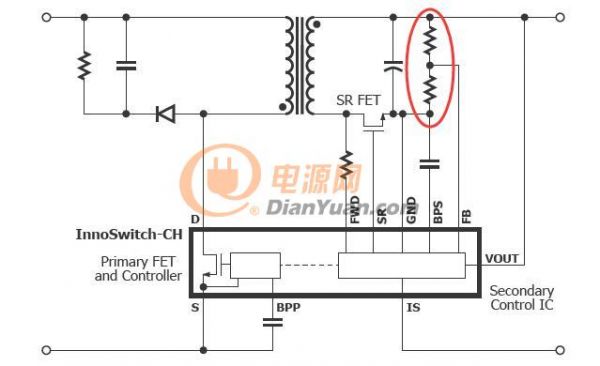

[圖片]改變調節輸出分壓電阻可以實現輸出電壓的大小調節，就能人為的增加補償
在多路輸出的時候，INN2003K使用加權反饋方式提升交叉調整率，就是通過FB引腳來實現的。
0
回復
a2512848524
LV.8
21
2017-07-11 16:49
@truim333
單面板設計散熱好么，如果用雙面板應該會更好吧
你這個用INN2003K設計的電源，散熱怎么樣？沒有看到散熱器啊！
0
回復
2017-08-11 06:59
@黑夜公爵
整個板子布局不算大，輸出和輸入部分嚴格隔離開，變壓器繞組是大塊頭[圖片]
INN2003K是帶300mV補償的，做5V2A的電源還是有一定優勢的。
0
回復
