一：方案名稱：原邊反饋恒壓恒流控制器- ME8321

二：方案品牌：南京微盟-ME（自主研發）

三：方案功能及特點

1.效率滿足六級能效要求

2.原邊反饋(PSR)準諧振（ QR）控制技術實現高效率，無需光耦和TL431

3. ±5%恒壓恒流精度

4.待機功耗小于100mW

5.內置650V高壓MOSFET功率管

6. 恒壓模式下內置線壓降補償(Cable drop compensation)

7.內置軟啟動

8.所有管腳浮空保護

9. 輸出過壓保護

10. 逐周期電流限制

11.內置前沿消隱(Leading edge blanking)

12.VDD欠壓保護(UVLO)，過壓保護及鉗位

13.過溫保護

     四：方案描述

     ME8321 是一款滿足六級能效標準原邊反饋準諧振模式的小功率 AC/DC 電源控制芯片。

     內部集成了 650V的高壓功率 MOS 管，用于充電器，適配器和 LED 驅動領域。實現±5%的恒壓恒流精度和小于 100mW 的待機功耗。在恒壓模式下內置了線電壓補償功能。采用準諧振控制，實現高效率和良好的 EMI 性能，滿足六級能效標準要求。

      該芯片集成了諸多保護功能，包括： VDD 欠壓保護(UVLO)， VDD 過壓保護，軟啟動，逐周期過流保護，所有管腳浮空保護， 內置前沿消隱， VDD 電壓鉗位保護，過溫保護，等等。

五：應用范圍

      1.適配器

      2.適配器

      3. LED照明

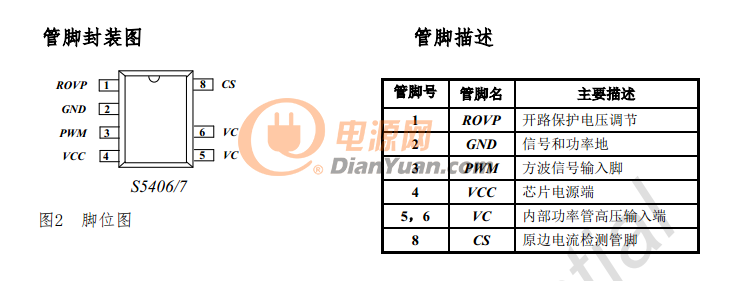

六：封裝形式： 7-pin SOP7

 七：典型應用：

八：聯系方式：

QQ：:3400462929       電話：18126115420    李生

有原廠工程技術支持，可以提供方案資料和送樣測試，歡迎咨詢。
