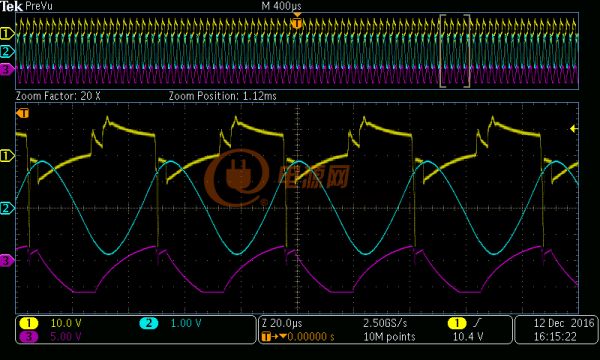

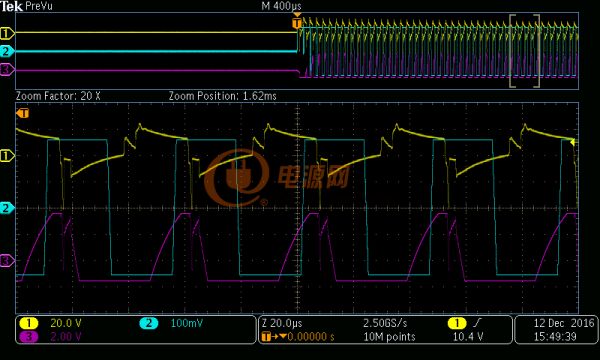

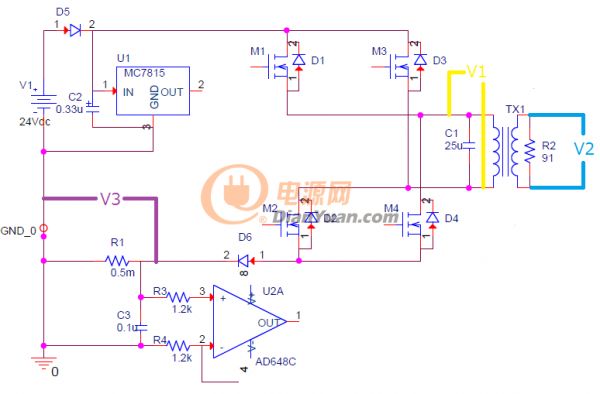

最近做一款高頻變壓器，電路如圖1所示（周圍的部分電路也畫出來了以方便各位前輩分析），用全橋驅動，輸入方波，頻率是25kHz，+24V用的是開關電源輸入的。沒有連變壓器的時候逆變電路能夠正常工作，輸出24V交流電，但是一連上變壓器后，開關電源就只有6V的輸出，并且一直響。請問各位前輩在做變壓器時有沒有遇到類似問題呢？怎么解決的呢？這問題卡了我好多天了。。。圖2是采集的電平，1是原邊線圈兩端電壓，2是副邊線圈兩端電壓，3是采樣電阻的電壓，比較不理解的是3為什么會有負電勢，明明加了D6二極管。。。

看了一個貼子http://m.daogou-taobao.cn/bbs/1509892.html說是電流不能突變導致的負電壓，可是電流不能突變那么電流從D6的負極經過R1流向地那么V3不應該是正電壓么？
