運放的放大

為什么自己做的兩級放大會出現震蕩的情況?
全部回復(14)
正序查看
倒序查看
2016-12-07 17:30

有圖嗎?

0
回復
2016-12-08 21:02
@ymyangyong
有圖嗎?

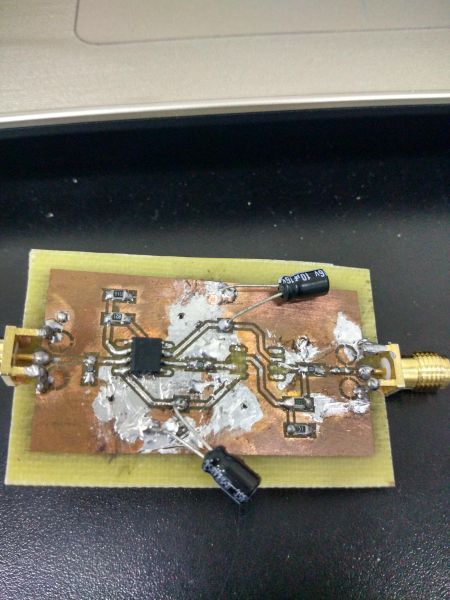

后一級的芯片被我拆了,大致就是這樣,還沒拆的時候測量會震蕩。

0
回復
2016-12-08 21:02
@大大大小小小
[圖片]后一級的芯片被我拆了,大致就是這樣,還沒拆的時候測量會震蕩。

芯片是用opa695

0
回復
guang盧
LV.7
5
2016-12-08 21:08
@大大大小小小
[圖片]后一級的芯片被我拆了,大致就是這樣,還沒拆的時候測量會震蕩。
要你發原理圖!這樣看費力!
0
回復
2016-12-08 21:53
@guang盧
要你發原理圖!這樣看費力!

看你的版子, 有點像射頻放大器, 又有點像資料信號中繼器, 所以你那放大率應該很高, 像這一類很容易將雜訊放大進去, 改一下Layout, 將輸入信號那一條

路徑用獨立地像打編織線方式包起來, 不要用整片銅箔, 然後在回到IC原始地, 就像模擬同軸電纜方式一樣.........

若Layout無法改, 那在輸入端以不衰減信號原則下, 用陶瓷電容下地, 容量從幾P到幾百P, 看信號有無變形或衰減而定, 不要用SND,從另一面鑽孔用DIP元件,這樣信號才不會串繞....

0
回復
2016-12-09 11:47
@juntion
看你的版子,有點像射頻放大器,又有點像資料信號中繼器,所以你那放大率應該很高,像這一類很容易將雜訊放大進去,改一下Layout,將輸入信號那一條路徑用獨立地像打編織線方式包起來,不要用整片銅箔,然後在回到IC原始地,就像模擬同軸電纜方式一樣.........若Layout無法改,那在輸入端以不衰減信號原則下,用陶瓷電容下地,容量從幾P到幾百P,看信號有無變形或衰減而定, 不要用SND,從另一面鑽孔用DIP元件,這樣信號才不會串繞....

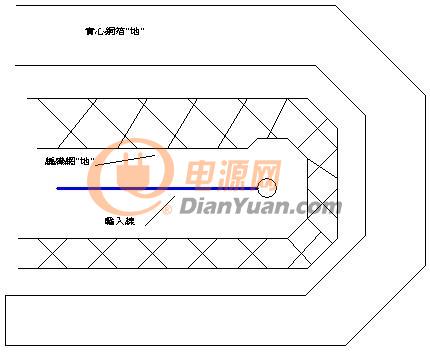

Layout 方式如圖:

Poly 用Hatch 方式或直接用線拉成編織網.....


0
回復
2016-12-09 17:53
@juntion
Layout方式如圖:[圖片]Poly用Hatch方式或直接用線拉成編織網.....

電容是104和106的

0
回復
2016-12-09 18:02
@大大大小小小
[圖片]電容是104和106的
6樓的大神,我看不懂,,那是什么意思,我還只是個菜鳥
0
回復
2016-12-09 22:45
@大大大小小小

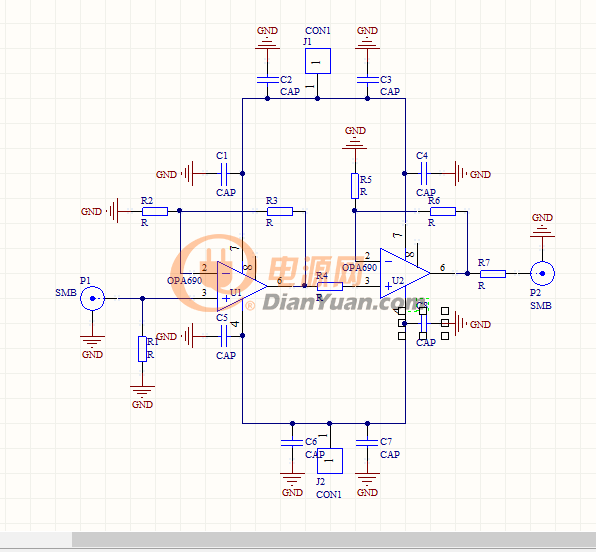

6樓的大神,我看不懂,,那是什么意思,我還只是個菜鳥[圖片]

增益越大越容易將雜訊放大, 所以輸入點與"地"Layout 分別處理, 就是輸入點被地線包覆, 然後兩個點(輸入與地)一起回到IC最原始的輸入與地,這種方式在

儀器裡常用到........

不過看你貼的圖, 是純直流放大

Av1=R3/R2

AV2=R6/R5

Vout = Vi * AV1 *AV2 , 如果只取直流, 那在R3與R6 各並聯一顆電容就什麼交流信號都沒了, 只剩直流...

0
回復
2016-12-10 15:13
@juntion
增益越大越容易將雜訊放大,所以輸入點與"地"Layout分別處理,就是輸入點被地線包覆,然後兩個點(輸入與地)一起回到IC最原始的輸入與地,這種方式在儀器裡常用到........不過看你貼的圖,是純直流放大 Av1=R3/R2AV2=R6/R5Vout=Vi*AV1*AV2,如果只取直流,那在R3與R6各並聯一顆電容就什麼交流信號都沒了,只剩直流...

如果并上電容的話,芯片會很燙,而且,這不是一個交流放大嗎?放大的倍數是50倍

0
回復
2016-12-10 15:22
@大大大小小小
如果并上電容的話,芯片會很燙,而且,這不是一個交流放大嗎?放大的倍數是50倍

並電容於負回授端怎蕊片會發燙?是你有接錯麼?

交流放大需在輸入端串電容交連, 你這直接輸入有直流位準輸出就改變了..

0
回復
2016-12-11 20:47
@juntion
並電容於負回授端怎蕊片會發燙?是你有接錯麼?交流放大需在輸入端串電容交連,你這直接輸入有直流位準輸出就改變了..
你不是說把R3和R6并上電容嗎?
0
回復
2016-12-12 10:23
@大大大小小小
你不是說把R3和R6并上電容嗎?

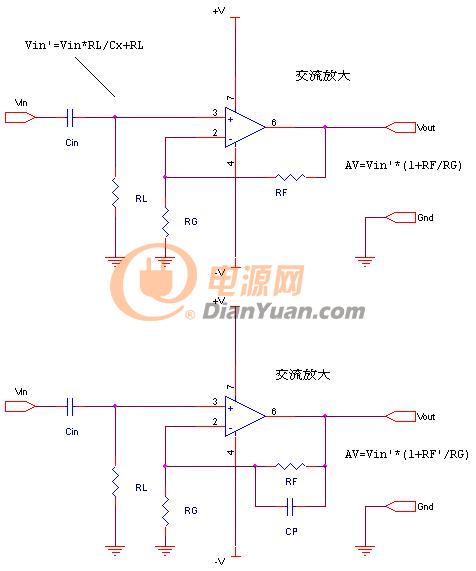

如圖: 雙電源模式:

這是屬於直流放大, 且RL移位, 因為輸入只有電阻接地, 會傷輸入端, RL移到輸入端稱抵補電阻

並聯CP後, 對於交流變成

CX=1/2πfC       RF' = RF // CX            AV=Vin*(1+RF'/RG)  頻率越高,CX越低, AV越小, 雜訊理應不見.....

這結構若作交流放大, 會受直流位準的影響, 使上下電位不一致......

圖為真正交流放大, 輸入以電容交流, 此時RL才可落地, 這樣結構不會受到直流位準影響.....

你要消除震盪, 那是交流放大率太高, 理論上增加CP對直流沒影響, 但交流會被衰減, 為何你的IC會發燙???

0
回復
黑夜11
LV.5
15
2016-12-13 16:22
@juntion
如圖:雙電源模式:[圖片]這是屬於直流放大,且RL移位,因為輸入只有電阻接地,會傷輸入端,RL移到輸入端稱抵補電阻並聯CP後,對於交流變成CX=1/2πfC   RF'=RF//CX      AV=Vin*(1+RF'/RG) 頻率越高,CX越低,AV越小,雜訊理應不見.....這結構若作交流放大,會受直流位準的影響,使上下電位不一致......[圖片]圖為真正交流放大,輸入以電容交流,此時RL才可落地,這樣結構不會受到直流位準影響.....你要消除震盪,那是交流放大率太高,理論上增加CP對直流沒影響,但交流會被衰減,為何你的IC會發燙???
射頻的話的看頻率范圍了,短波還好,超短的話需要ADS仿真了,個人覺得用三極管+變壓器很好,阻抗匹配
