1.方案名稱：

QX9924 應用于寬 DC 輸入電壓，效率高，外圍簡單，整體方案成本低，適合輸入電壓范圍比較寬的供電設備，比如 48V、60V 等自行車，電動車的蓄電池。內部采部用固定關斷時間控制電路，特別適合大功率及多個高亮度 LED 燈串的恒流驅動。在 EN 端加 PWM 信號，可調節 LED 燈亮度，通過調節外置電阻，能控制燈的驅動電流，使 LED 燈電流在較大的范圍內變化。

   特點

?  寬輸入電壓范圍：2.5V~100V

?  高效率：可高達90%

?  最大工作頻率：1MHz

?  芯片供電欠壓保護：2.5V

?  峰值電流采樣電壓：250mV

?  亮度可調：EN端加PWM信號

?  關斷時間可調

?  內置電流采樣前沿消隱電路

  應用領域

?  自行車，電動車照明?  RGB 大顯屏高亮度 LED 燈?  汽車尾燈照明

2.方案品牌：泉芯電子。代理商：深圳廣鵬微科技有限公司

3.方案概述：

       QX9921/QX9924 是一款高效率，穩定可靠的高亮度 LED 燈恒流驅動控制芯片， 內置高精度比較器，固定關斷時間控制電路，恒驅動電路等，特別適合大功率、多個高亮度 LED 燈串的恒流驅動。



4.方案特點：

      QX9920/QX9924 采用固定關斷時間的峰值電流控制方式， 其工作頻率最高可達 1MHz，可使外部電感和濾波電容體積減小，效率提高，節省 PCB 面積。關斷時間最小為620ns，并可通過外部電容進行調節，工作頻率也可根據用戶要求進行調節。在 EN端加 PWM 信號，可調節 LED 燈的亮度。

      QX9921/QX9924 通過調節外置電流檢測電阻的阻值來設置流過 LED 燈的電流， 從而設置 LED 燈的亮度，流過 LED 燈的電流可從幾十毫安到 2.5 安培變化。

      QX9921/9924通過外接一個電阻設定輸出電流。通過DIM引腳實現輝度控制功能。高端電流檢測達到±5%的電流精度同時只需很少的外接元件。由于采用滯環控制方式

      QX9921/QX9924對負載瞬變具有非?？斓捻憫俣葘斎腚妷壕哂懈叩囊种票取ｋ姼须娏骷y波為20%。最高工作頻率可到2MHz。工作溫度范圍從-40到125度。

5.方案規格：ESOP-8 等封裝。

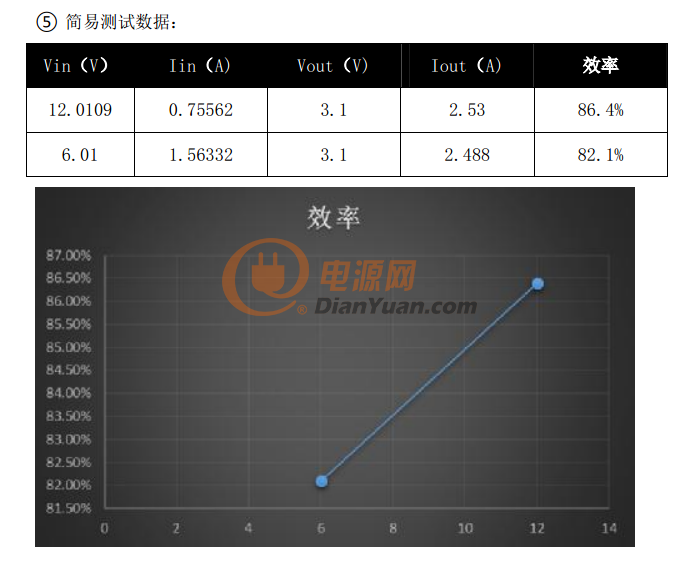

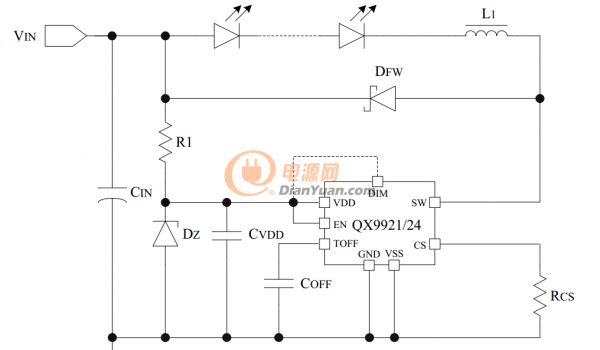

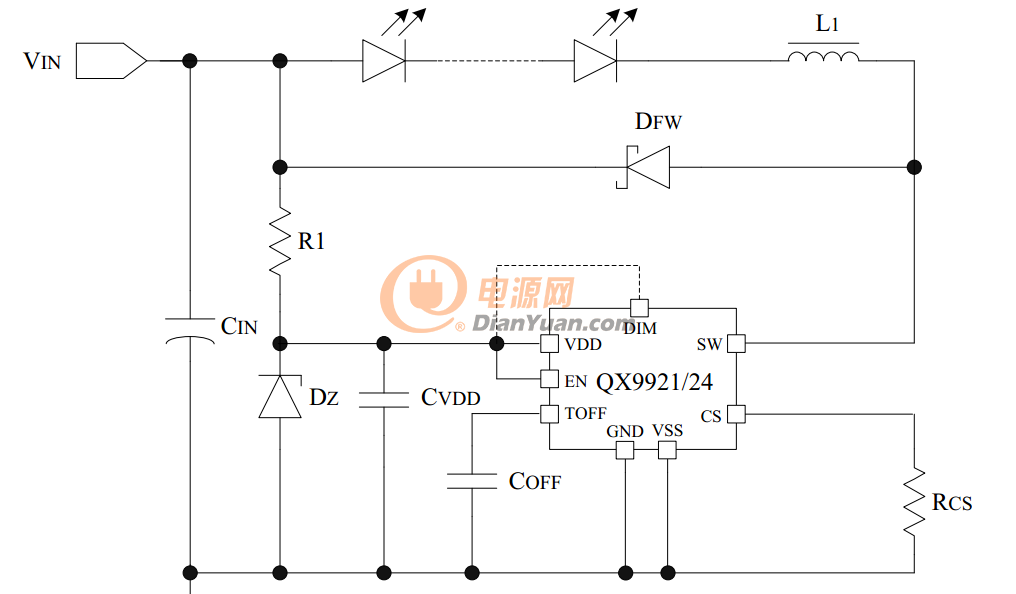

6.應用電路：

---
