因?yàn)榍岸螘r(shí)間DIY一個高頻電烙鐵經常來電源網找點資料，看到不少用EG8010做正弦波逆變器的帖子，于是手癢想自己也動手試試，也正好手上有一個功放上面的環牛，先做個工頻的吧當練手，設計是48v輸入 功率的話 能到500w就不錯 估計環牛功率是個瓶頸。電路圖就是EG8010手冊上的后級稍加修改的，MOS用的是IRF540，用于上48v沒敢用3205。昨天晚上開工的，弄好用24v的開關電源看了一下空載波形還算正常，由于環牛的扎數比不對空載輸出160v  弄個充電器可以給手機充電，對于新手第一次弄能看見輸出波形已經很開心了  小有成就感 ，不管后面帶載測試怎么樣，都已經學到了不少新的知識，即使失敗也很欣慰了。（其實逆變器對我來說可能沒有什么用處，純屬好奇。）

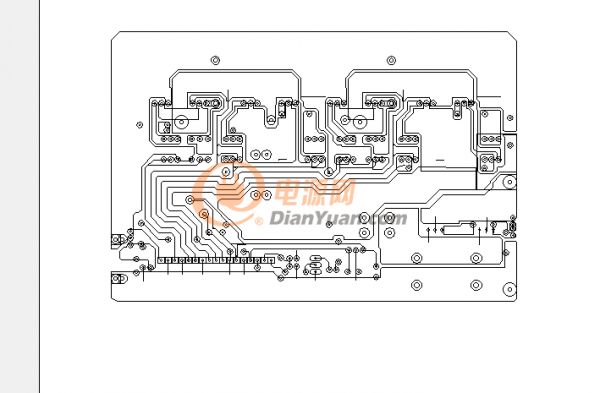

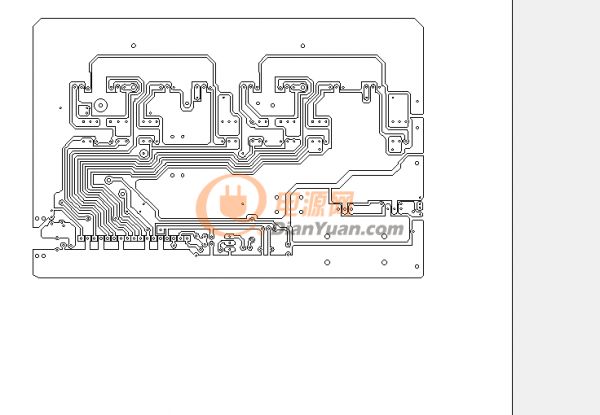

↑PCB很早就開始畫了 修修改改，基本可以了 開工搞！（上面的痕跡是用感光弄的 失敗了，擦掉直接上cnc雕刻了）

↑雕刻中…………

↑雕刻完成，換鉆頭鉆孔  全程自動 一個0.8mm銑刀搞定大小孔。

↑ 完成的PCB  由于粗心大意 最右邊一個MOS的G極的銅皮被雕刻掉了。

↑全自動打的孔就是整齊

完成后的PCB。

↑上了部分原件方便測試，先上4個管先。

這個是輸出波形，用的是24v的開關電源，環牛是次級多輸出的 由于沒有高壓探頭 所以是測的低壓繞組的電壓，基本是和接逆變器上的那一組基本是1:1.

純屬新手打發時間解手癢的東西，簡陋不堪 ，電路上面有什么錯誤的地方還請大家指正。
