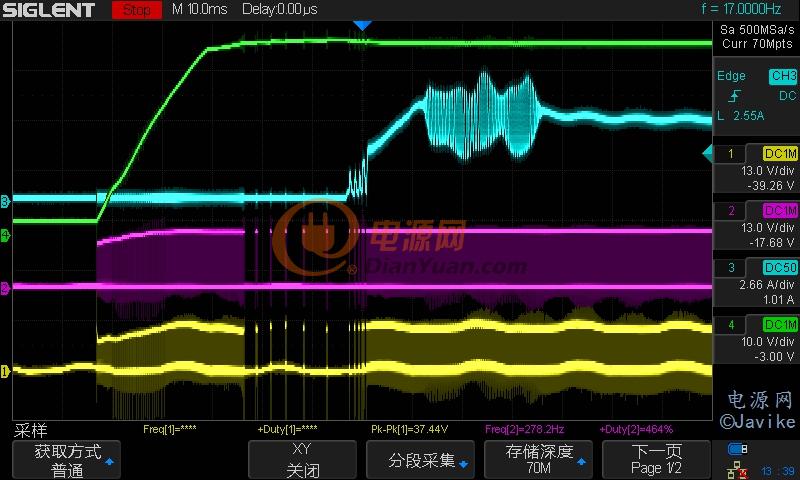

LLC拓?fù)湟云涞诔杀靖咝实膬?yōu)勢迅速得到廣泛的應用，但LLC電源中很多需要大時基下采集完整周期的數據波形讓目前市面上很多低存儲示波器的顯得捉襟見肘。
最近剛好拿到了一臺玩著LLC電源的利器——鼎陽SDS2304X超級熒光示波器。
為什么說SDS2304X是玩轉LLC電源的利器呢？
后面我會進行相關的電源波形實測。
首先大家關心的應該還是性價比吧。
鼎陽的愿景是：讓每位電子工程師都能擁有專業級的測試測量?jī)x器產品。
那么，這個愿景也必然是以高性價比為前提的，繼SDS3000系列之后（相關測評：http://m.daogou-taobao.cn/bbs/1503791.html），鼎陽推出SDS2000X系列再次刷新了性價比之王的位置。
在鼎陽官網上就有參考價格（含稅），SDS2000X起步價低至6000+RMB（官網鏈接：http://www.siglent.com/oscilloscope/SDS2000X）
之前在【實測】電流模式LLC帖子時就有網友詢問我這臺SDS2000X系列的示波器使用心得，接下來會進行詳細的測評。
先來看看SDS2000X系列示波器的官方介紹：
說了這么多，來一張實物高清照：
我的這臺是SDS2304X，也是SDS2000X系列中的最高版本。
先來說一下工程師們最關心的指標：
SDS2304X具備140Mpts的存儲深度，而且是毫不妥協的SDS2000X系列中最低標配都是滿滿的140Mpts哦；
2GSa/s的采樣率，這個不得不點個大大的贊，因?yàn)镾DS2304X在雙通道使用時（1和2通道）依然能保持2GSa/s的采樣率。相比只能單通道時具備最高采樣率的其他示波器而言，這個采樣率就很給力了。
最大帶寬300MHz，SDS2000X雖然具備70Mhz、100MHz、200MHz、300MHz可供選擇，但隨著電子技術的飛速發展，目前300MHz的帶寬已經屬于主流了，也是應對高速數字電源的工程師們剛好能滿足應用測試的帶寬。
另外，SDS2000X采用了新一代的SPO技術，波形捕獲率高達50萬幀/秒（Sequence模式）。具有256級波形灰度和色溫顯示。
。。。。。。。
更多的指標我就不一一列舉了。
接下來說說SDS2304X我感覺最貼心的設計：
看到這個藍色的小按鍵了么，Print打印，沒錯，也是存儲，插上U盤，只需要按一下這個按鍵，就會自動存儲波形到U盤。
這個功能太方便太給力了。
存儲波形時再也不用去翻save目錄下的保存菜單了。
當然，SDS2000X還有很多這樣給力的功能按鍵。
SDS2000X包含10種貼心的一鍵操作。
同時，SDS2000X的所有旋鈕都是多功能鍵，每個旋鈕都支持按鍵功能。
贊！贊！贊！
另外還有1個給力的多功能旋鈕按鍵：
SDS2000X相比SDS3000少了觸摸屏，但大多數功能都可以通過這個旋鈕按鍵來實現。
在需要精確調節時，可以使用這個多功能鍵調出輸入菜單：
同時可以配合觸發功能中的Level鍵能實現更便捷的選擇和輸入。
再來看看功能接口：
模擬探頭輸入接口
這個接口的參數似乎已經標準化了。
數字邏輯通道輸入接口D0-D15
16路數字通道（MSO），支持多種串行總線觸發和解碼，如：IIC、SPI、UART/RS232、CAN、LIN……
這3個依次是：
1. USB接口，可以外接大容量U盤存儲波形；
2. 1KHz的校準方波信號輸出；
3. 25MHz的任意波形發生器（AWG）的輸出接口，內置10種常用波形。
來個背影：
背部相對簡單了。
背部4個接口：
1. 觸發輸出，可以利用這個端子檢測當前的波形捕獲率的信號，也可以用于量化時的Pass/Fail信號監測脈沖輸出。
2. 外部觸發通道，可以實現多示波器同步或者外部信號進行時鐘觸發。
3. 上行USB接口，用于聯機控制示波器。
4. LAN接口，可以通過連接網絡實現遠程操控。
再看看苗條的側影：
100mm的厚度真的真的給工程師們很節省寶貴的桌面空間。
。。。。。。下接第4帖。。。。。
