主要考慮MOS管上的開關尖峰信號，導致MOS管擊穿。

你在igbt的D到取樣電阻地端并聯一個穩壓管試試

謝謝您的建議，PFC正在調試中。

謝謝您的建議，示波器看Vds波形疊加有少許震蕩，峰值約450V左右，估計是電感繞的不太好。

調試方法不對加上MOS管品質差，走了很多彎路。目前PFC基本已能帶載工作，正在慢慢改。

  把你的R105與R106加大, 務必讓總體電路於AC80V時才啟動, 此時帶載才會沒問題....

從你敘述AC30V就有輸出, 且才100多伏, 就可知道你這電路太低就啟動, 帶載不掛才怪, 尤其是燈泡電流峰值那麼高.......

謝謝您的建議，折騰了幾天，電源基本弄好，還在細調。

低壓?jiǎn)?dòng)燒管，原因就是您說的，電流太大！

AC220V啟動炸機，原因是原來的20N50、L6562D品質不好。

適當調整原件參數，將IC換成6562A，mos換成K2837。PFC輸出電壓調整為385V，單獨測試時無論空載還是帶載（200W左右）都不炸機了。

連上后面的LLC，輸出13.5V（電子負載上顯示的電壓不準），輸出電流調到22A滿功率連續測試2個晚上，能挺住，各部位溫升也正常。

但VDS波形有問題，大電流輸出時PFC電感有叫聲。調整環路后還是這樣，變化不大，準備把電感換了試試。

帖子已被設置為頭條，恭喜樓主可添加電源網私人官網微信（dianyuan_com）為好友，領取現金紅包（備注信息：頭條紅包）

      注：現金紅包僅限當日領取

      活動介紹：http://m.daogou-taobao.cn/bbs/1531738.html



你這電路還有一些問題一次跟你講清楚好了:

1). L6561或6562 內部是沒有震盪器, 主要是靠CS (Pin4)做保持與取樣來達到震盪的目的, 所以這類稱為DCM PFC迴路

2). R121短路, C109拿掉不要接, 這樣震盪頻率會較高一點, 重載取樣會較快, 一樣, 負載越重頻率會往下降, 取樣越慢, 因此高度要往上拉,

    因此R115或R116 擇一拿掉一顆...

3). C106太大了, 上面已經有一顆C105用680n , 測重載, 若晃動幅度大, 將C105拿掉, 把C106改為680n, R108改幾百歐姆就好...

4). 輕載測試, 輸出電壓晃動, 或用示波器勾MOSFET_D波形有大小週期不連續, 電感在加大, 理論值約在980uH上下..

5). 再試重載, 紀錄輕載頻率, 重載操作頻率掉的過大(超過20K以上)將R115或R116再併一電阻, 讓阻值再下降一些.頻率變化就不會那麼大..

6).輸出一定要調在400V, 不然當你輸入電壓達264V時, 會晃的非常嚴重.......

MOS管驅動為什么是快開、慢關（相對來說，關的速度不比開更快）？ 有什么好處？



如果你問的是一般反激或正激結構, 理所當然是開很快, 關也要很快才是正常..

驅動端有兩個定義, 流入MOSFET 電流稱為"Source" 也稱為" FAN Out"  是扇出的意思, 指的是推動電流

          另一個定義 從MOSFET流出電流稱為"Sink"  是沉入的意思, 指的是放電電流

當Source 流入時, 電壓只要到達Mosfet 的Vth 事實上Mosfet已經導通, 再上去的電壓是無意義的, 例如Vth為8V, 電壓高度只要到8V則Mosfet

通道形成, 再往上到15V,對Mosfet沒意義, 反之, 當Sink大到一定程度, 電壓低於Mosfet Vth點, 會因?yàn)殡妷哼^低, 使Ssink 端因?yàn)閂ds不足或Vce不足, 呈現非飽和狀態, 放電自然變慢, 這也就是交換損失變大的緣故, 因此有些非不得以在Mosfet所串接電組兩端多接一顆PNP電晶體來加速放電, 原因在此, 而放電斜率跟你的操作頻率有關....

L6561這一類的推動, 是因?yàn)槠涓叨葧?huì)隨半正弦跑, 在波峰時頻率最高, 周期最窄, 兩邊則是頻率低, 周期很寬, 主要是彌補兩邊能量不足, 但由於兩邊週其寬

因此Mosfet 電流硬力變大, 所幸其頻率低, 因此在下降緣慢關造成的Switch Loss並不會很大, 這種結構若以300W而言, 輸出二極體用一顆DO41包裝FR305不加散熱片都不會有溫度, 若CCM就不同囉.....

  Juntion老師，多謝您的回復和建議，謝謝！

經過這幾天折騰，1樓電路圖中某些原件的參數已有變化，跟您匯報一下：

1、控制IC換為6562A后，R115//R116已換為一只0.1R的無感電阻。6562A的4腳（電流感應動態電壓）查資料其典型值為1.1V，Ids計算的最大值為14.5A，1.1/14.5=0.075R。手上沒有這個值的電阻，先用一只0.1R的頂上了。

2、R121已調整為1K，C109調整為220P?；仡^按您的提示把這倆貨拿掉試試。

3、C106 2.2UF，R108已調整為39K，C105已調整為220n。關于這幾個RC的值論壇上有不同算法，結果差異也較大，按您說的數值再試試。

4、R110、R112阻值調整為4.7R，加快關斷速度。

5、現在PFC輸出電壓輕重載都不晃，穩定在385V左右。但DS波形一直是上個回帖那個樣子，經過1、2、3、4項調整后變化不大?，F(xiàn)在也懷疑是電感的問題，下來按您的提示試試。

6、現在的情況，輕載60KHz、重載40KHz，R115=0.1R

7、輸出電壓最先設定的是400V，那時DS間的尖峰能到470V以上。MOS管換為K2837，其耐壓500V，擔心mos管的安全，而且C110用的是420V的電容?？紤]到這些，把輸出電壓降到385V。目前暫沒出現輸出電壓晃動現象。

再次感謝您的指導！

經以上調整后，電源已能基本正常輸出（AC90-260V輸入，PFC輸出385V，后面LLC的DC輸出13.2V、22A），只是這波形看著惡心，電感吱吱叫。

下來按您的建議調整電感，繼續試。

抱歉抱歉，那是個失誤，早先畫圖時疏忽了開關速度差異，隨便弄了個10R電阻按那了。

在別的論壇上經老師提示，R110、R112阻值已換為4.7R，實現快關。MOS關閉時看波形還有一個小小的斜坡，回頭準備再弄倆PNP管子上去，加快關閉速度。

VDS有尖波, 可用Snubber 來消除, 如圖:

還有, 你操作會有異音, 我不知道你輸出整流二極體是不是TO220 雙二極體包裝, 若是, 必須改成單顆..

原因是一般在PFC這種升壓電路, 當二極體導通直到交換MOSFET導通之間, 二極體因?yàn)槎鄶?shù)載子關係, 無法瞬間截?cái)?

因此會產生很大的逆向漏電流, 當你用兩顆並聯時, 雖然是同包裝, 但是特性還是會有差, 因此逆電流會惡化產生干擾......

Juntion老師，感謝您的再次指導。

DS波形周期性的變亂，偶爾會帶出一些小尖峰，峰值470V以上（調低輸出后尖峰隨之降低到450V左右）。我想先解決波形變亂的問題，之后如果還有尖峰，再加您介紹的吸收回路。

D2用的是TO220封裝的單二極管，型號YG972S6R，10A600V。

Juntion老師，這幾天閑的時候又搗鼓了一番，試圖解決波形混亂問題。

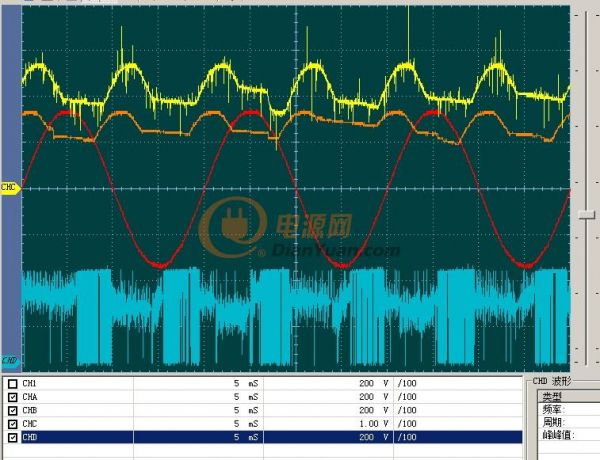

平時調試時前端都加了隔離變壓器和調壓器，抓了幾個點的波形，如下圖（AC220V輸入，負載150W左右）。

CHA（紅色）：AC輸入波形

CHB（橙色）：整流橋后1UF電容上的波形

CHC（黃色）：L6562的3腳MULT波形

CHD（藍色）：MOS管DS波形

經過隔離變壓器后AC輸入就亂七八糟，過零時有震蕩。隔離變壓器是用一個磁飽和變壓器鐵芯改的，從波形上看有問題，輸出都變形了。

C101上本應是饅頭波，現在饅頭波下部被削平了，出現一個平底。MULT采樣跟隨VC101,也有一個平底。DS波形在“平底”處出現混亂（示波器是單宗的，波形時序不對應）。

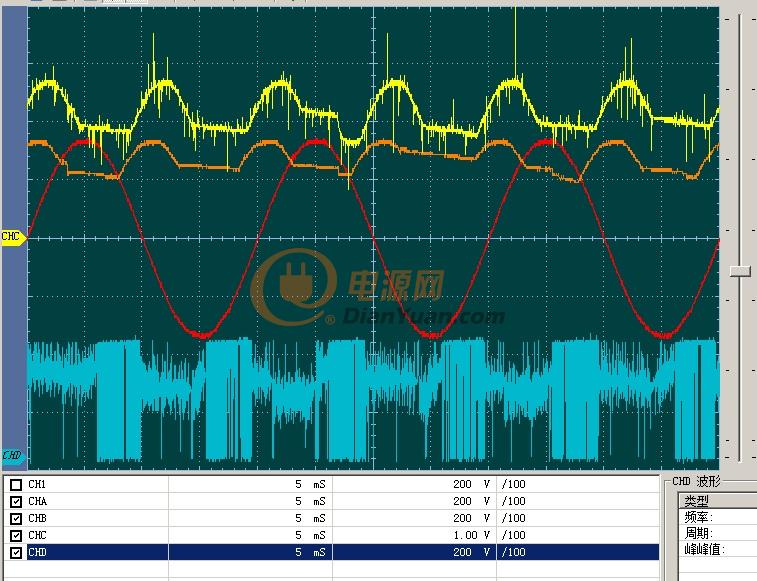

撤掉隔離變壓器，直接接市電的波形（AC220V輸入，負載50W左右）：

整流橋后電容上的饅頭波底部還是有平臺，MULT采樣和DS波形還是那樣。C101容量105，第一次搞APFC沒經驗，按說C101容量也不算大，波形應該是這樣嗎？為何不是完整的饅頭波？

如果時間方便，您給指導指導到底哪里出了問題，非常感謝！

電源板整體初步測試，輸入AC95-265V，輸出300W（13.4V 22A），各部位電壓正常、溫升正常，長時間帶載也挺穩定。就是PFC電感有少許叫聲，波形看著惡心。PF值和效率還沒測試。

你所用隔離變壓器是將是市電隔離? 市電本來就不一個完整正弦, 所以經過隔離變壓器更容易變形, 合理, C101最多只能用到474以下, PCF電路通常那個電容要越小越好, 越大會在整流過後被墊上一個直流位準, Vrms 檢測反而不準, 且PF值會降低...

你現在的波形是已經加大電感量後的波形??

是的，平時搗鼓時前面都有個隔離變壓器，將市電隔離后再送入板子，這樣安全點。

電感量增加到800UH，沒改善。波形是電感量600UH左右時抓取的。

C101用的是105（1uf），回去按您的建議換成474試試。

謝謝您的建議。

將整流橋后的電容換為474，波形有改善，但DS波形還是有斷續。

  找了個家用“電能測試儀”看了看（不太準，測個大概數），240V輸入時，半載到滿載功率因數0.96-0.98，整個電源的效率90%-92%。電感量也調整到過800UH以上，沒改善。DS波形斷續加震蕩的問題還是沒解決，每到AC電壓過零點附近時，驅動就消失，DS由正常的方波變成亂七八糟的震蕩波。

難道是L6562質量有問題？或者是板子布線有問題？

過零點VDS斷續是正常的。但你的示波器可能引入了些干擾。

L6562的波形可以參考我的帖子：http://m.daogou-taobao.cn/bbs/1517108.html 中第57帖。

謝謝您的解答。
