【獲得20元現金紅包】拆、拆、拆明緯1000W開關電源完全肢解，原理圖、變壓器、各零件想看什么有什么

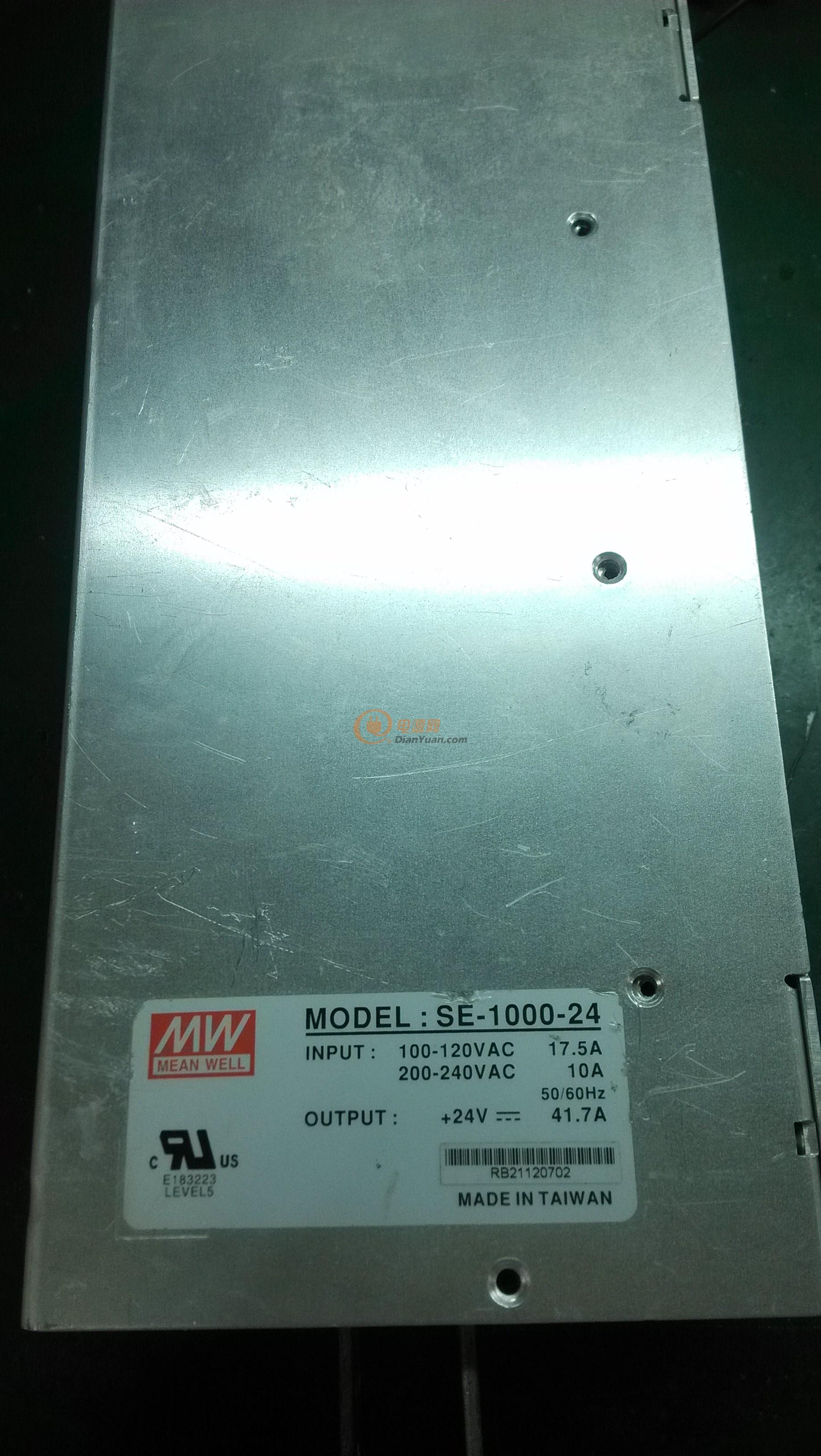

明緯 SE-1000-24 24V 41.7A，，二手區沒人看就直接毀啦。

先上一個規格書。

SE-1000-SPEC.PDF 規格書

還貼著條型嗎。。

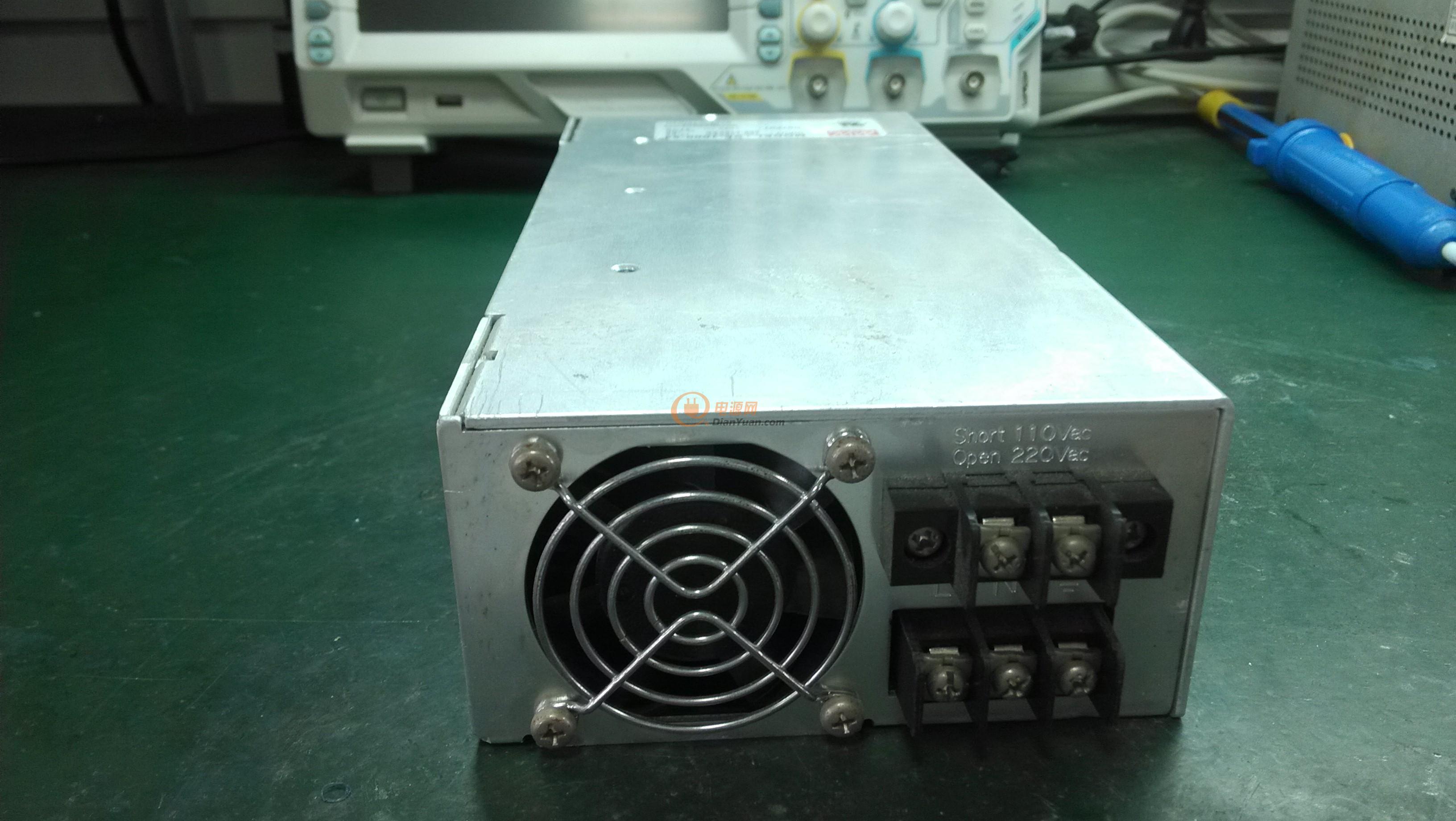

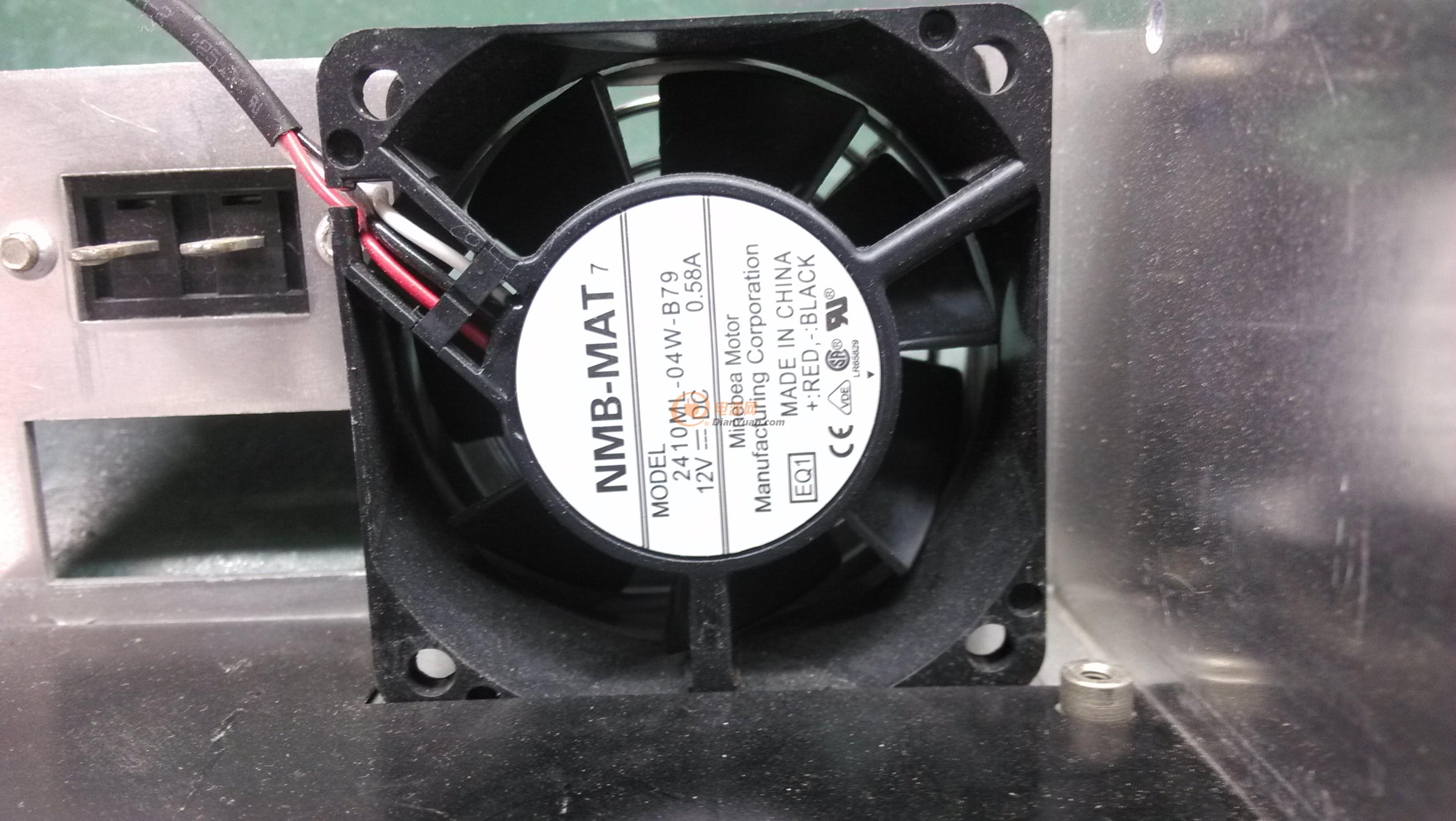

風扇、輸入和110/220切換端子

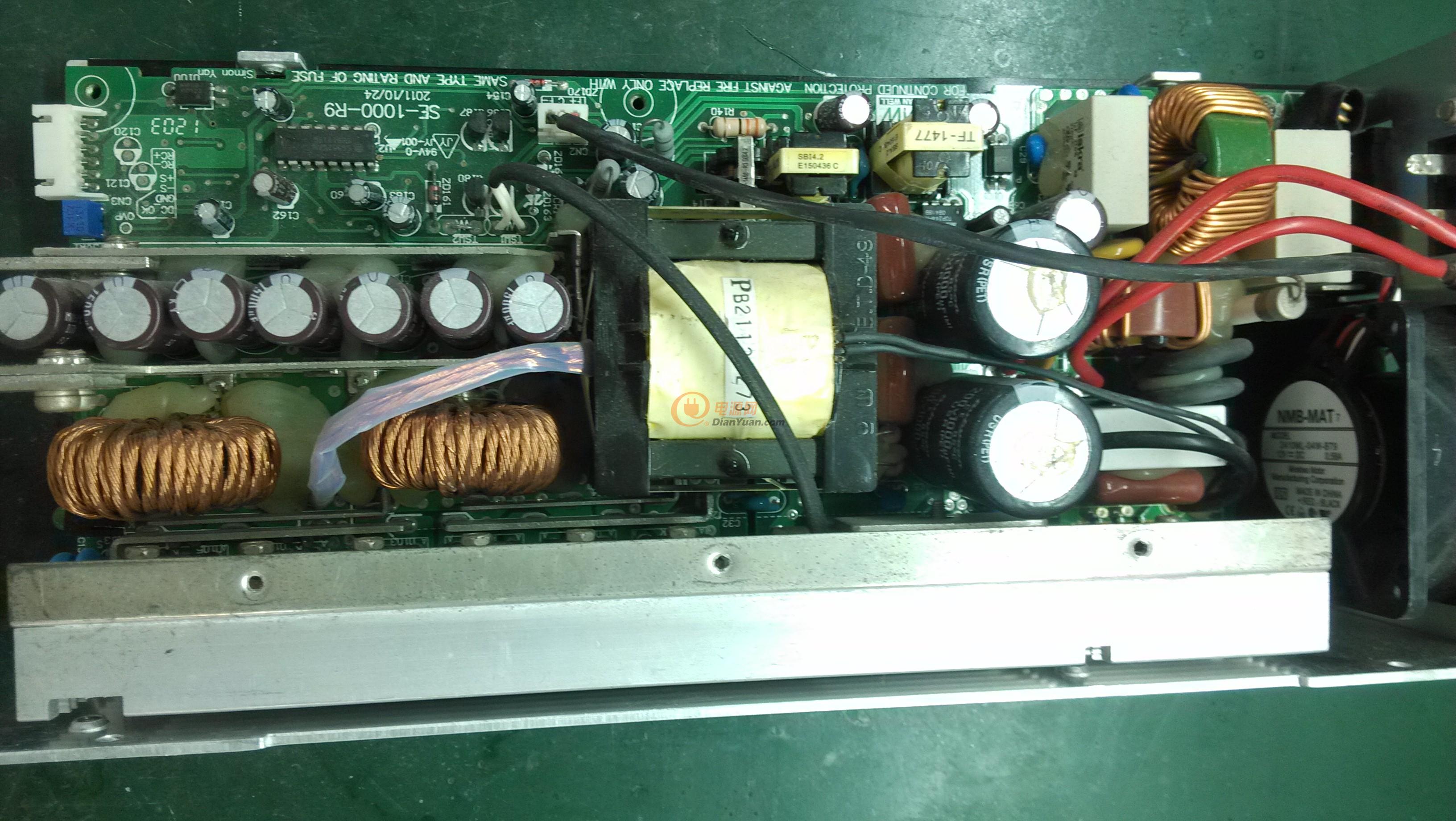

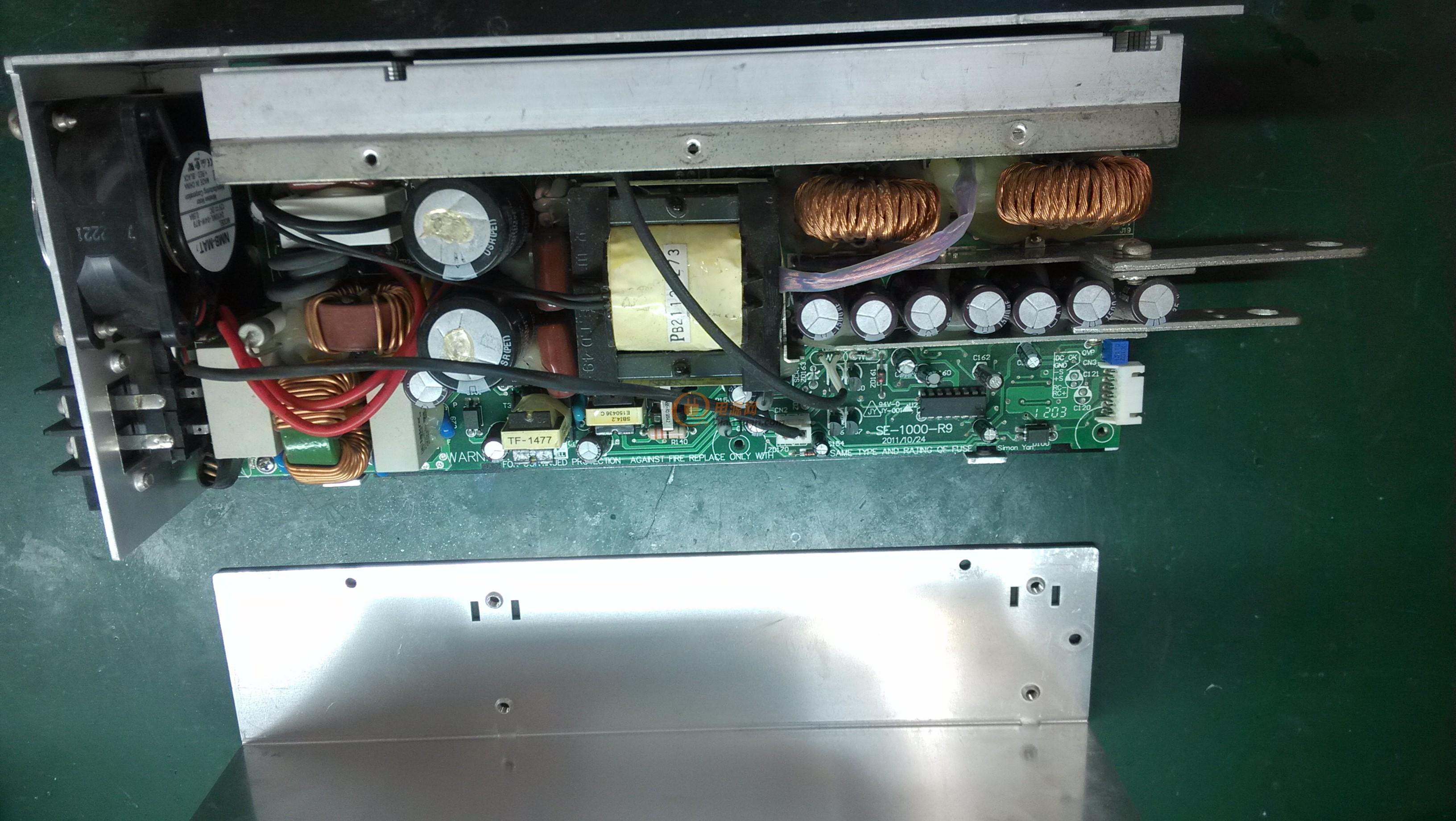

直接就拆啦。

全部回復(92)

只看樓主

正序查看

倒序查看

心如刀割

2016-10-17 11:11

全程高清大圖

拍幾個波形留念

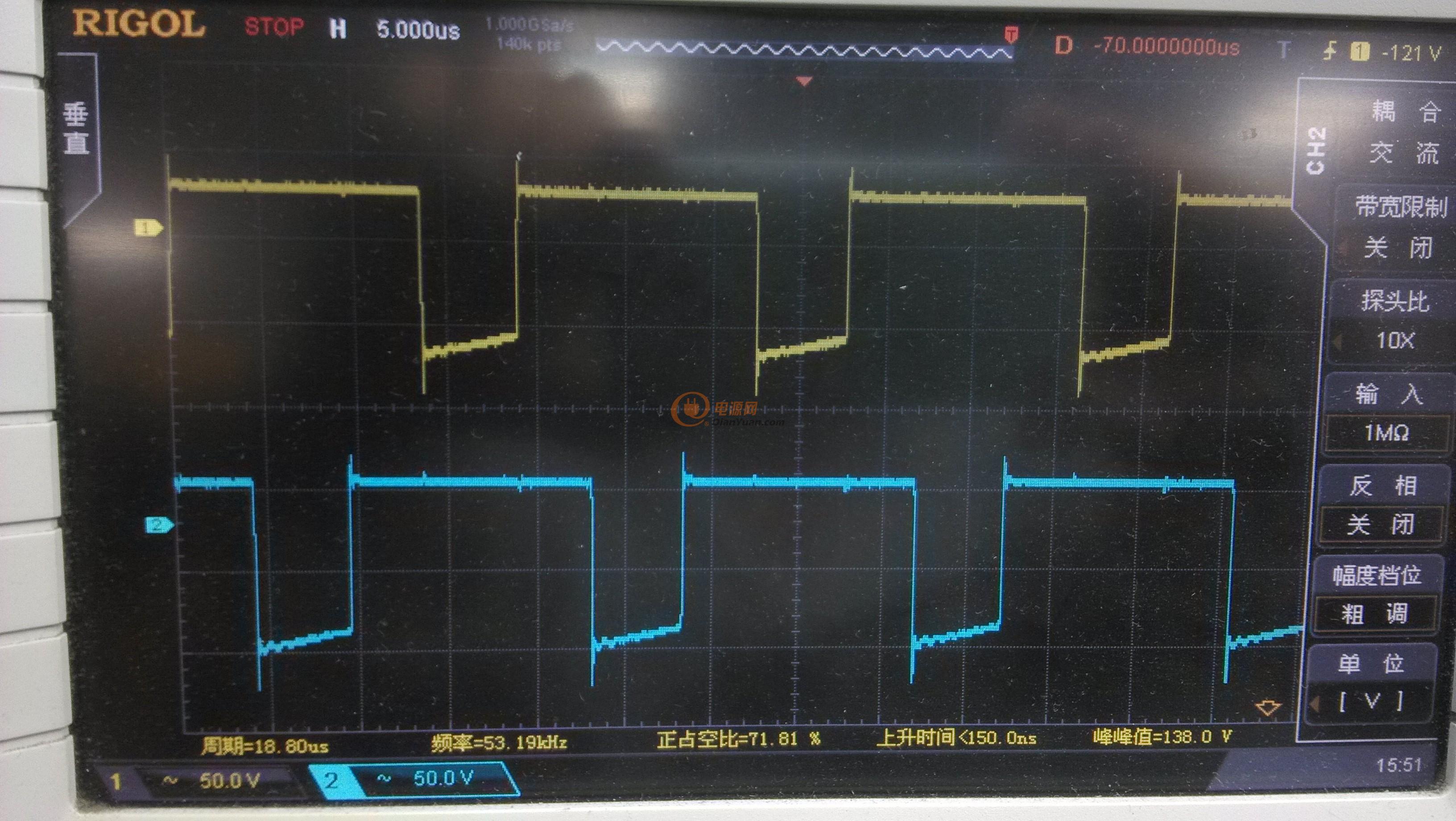

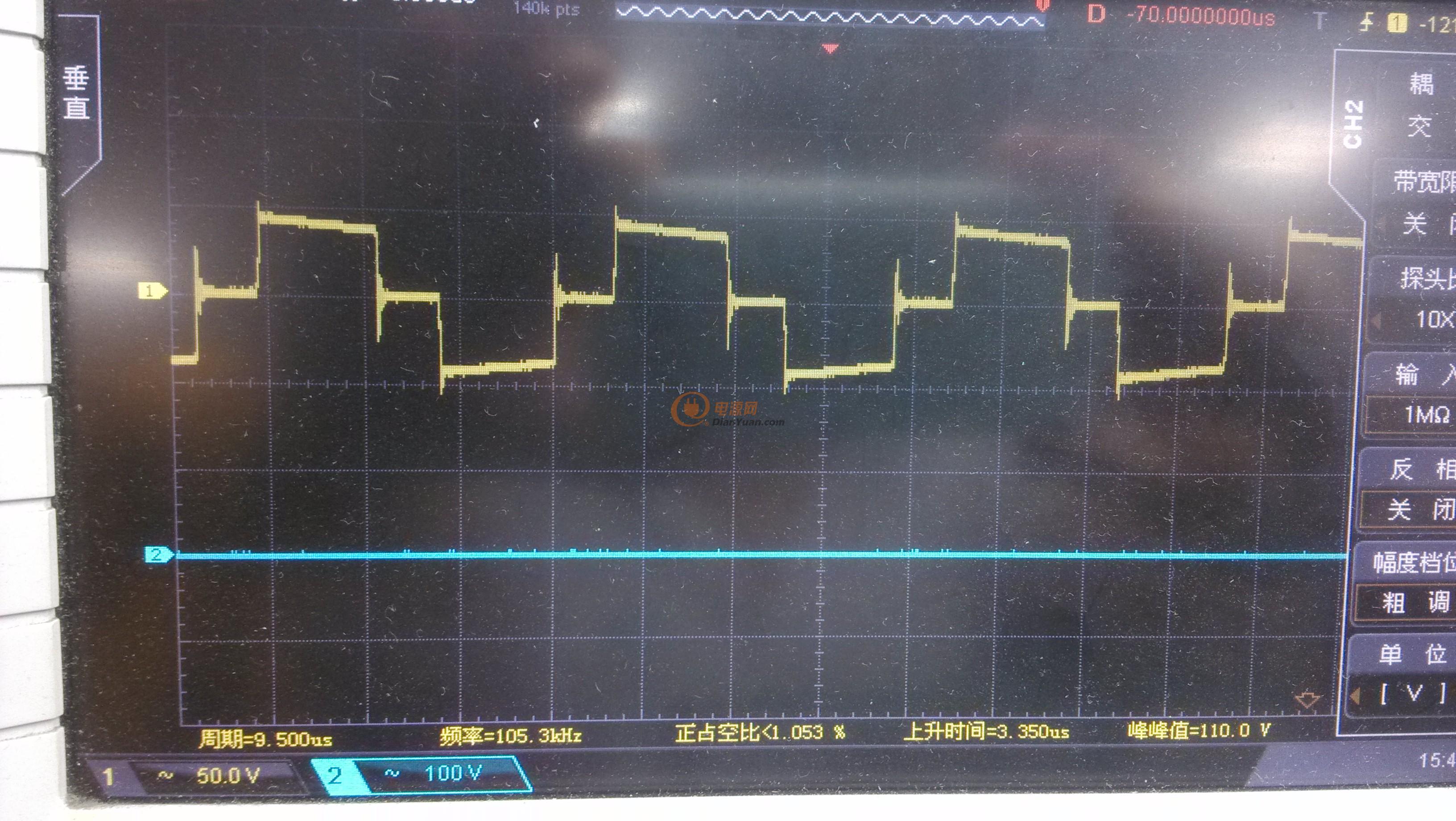

下管VDS、VGS

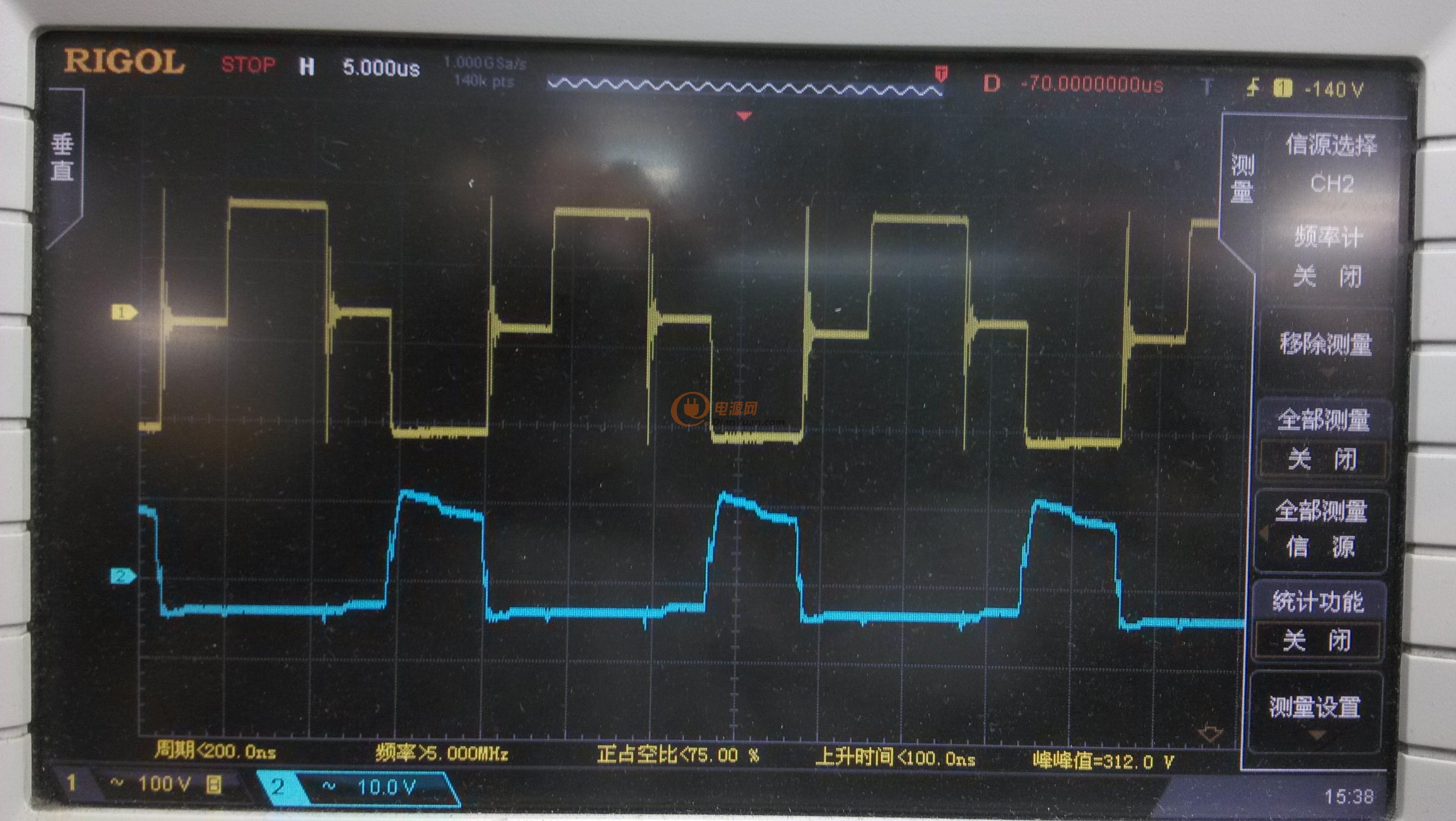

次級整流管

回復

電源網-fqd

2016-10-17 11:12

已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/

回復

心如刀割

2016-10-17 11:17

@心如刀割

全程高清大圖拍幾個波形留念[圖片]下管VDS、VGS[圖片]次級整流管

方案：經典的SG3525做的半橋電路，次級全波整流。

回復

ymyangyong

2016-10-17 12:04

@心如刀割

全程高清大圖拍幾個波形留念[圖片]下管VDS、VGS[圖片]次級整流管

很不錯的電源

回復

yaojinc1962

LV.6

2016-10-17 12:51

上原理圖看看！！

回復

POWER_AC

LV.4

2016-10-17 13:01

@心如刀割

全程高清大圖拍幾個波形留念[圖片]下管VDS、VGS[圖片]次級整流管

VDS波形明顯有尖峰呀，是你測試有問題吧。明緯的電源沒有這么差吧。

回復

心如刀割

2016-10-17 16:02

@POWER_AC

VDS波形明顯有尖峰呀，是你測試有問題吧。明緯的電源沒有這么差吧。

測試沒問題，你也沒有看錯，尖峰是有的。

這樣看起來是不是沒那么恐怖。

回復

心如刀割

2016-10-17 16:03

@yaojinc1962

上原理圖看看！！

原理圖還要等一等。

正在畫

回復

心如刀割

2016-10-17 16:03

@ymyangyong

很不錯的電源[圖片]

也不便宜

回復

yaojinc1962

LV.6

2016-10-17 16:06

@心如刀割

原理圖還要等一等。正在畫[圖片]

樓主辛苦了！期待中······

回復

心如刀割

2016-10-17 16:19

@yaojinc1962

樓主辛苦了！期待中······

嗯，好，爭取盡快完成。

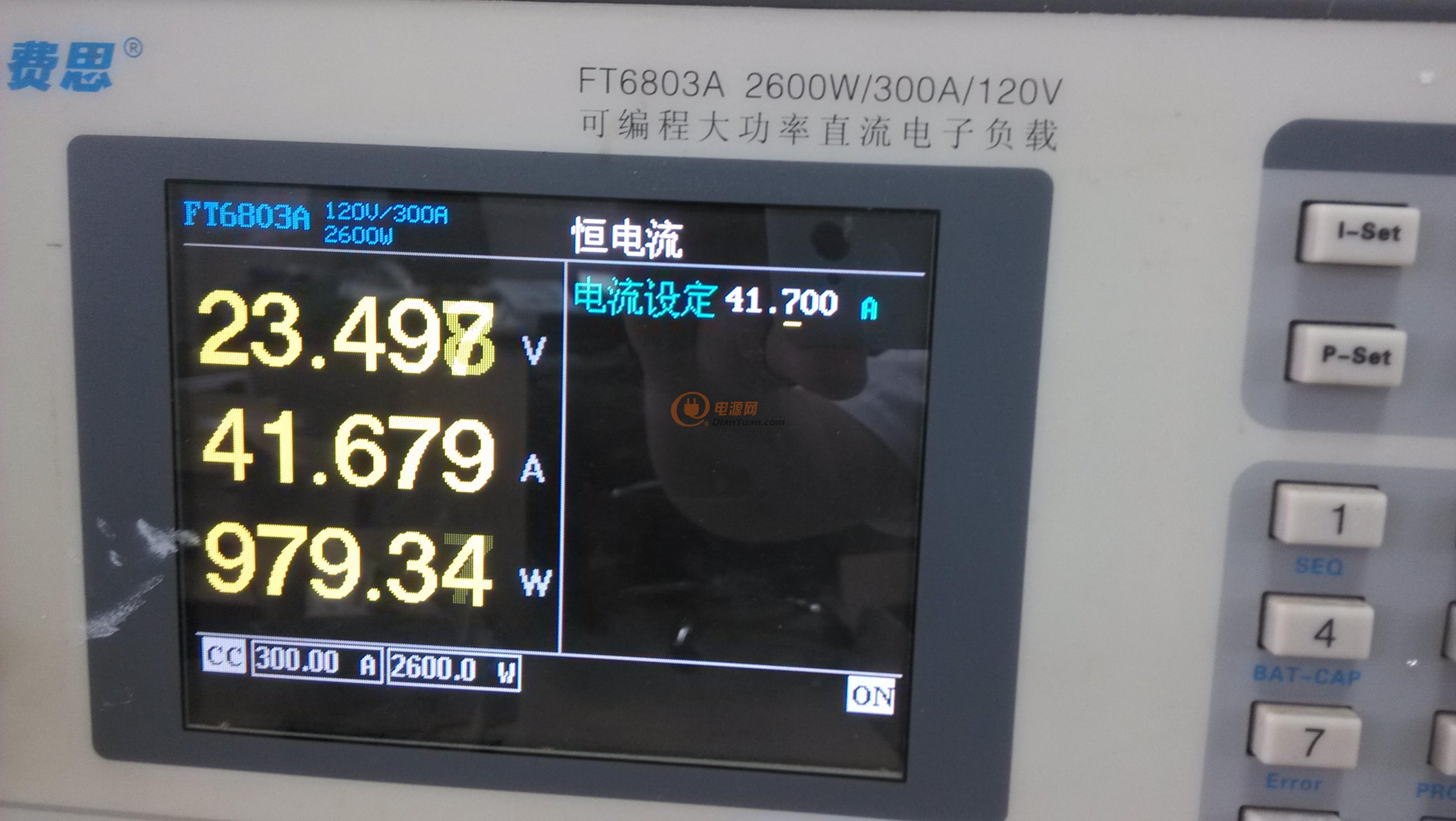

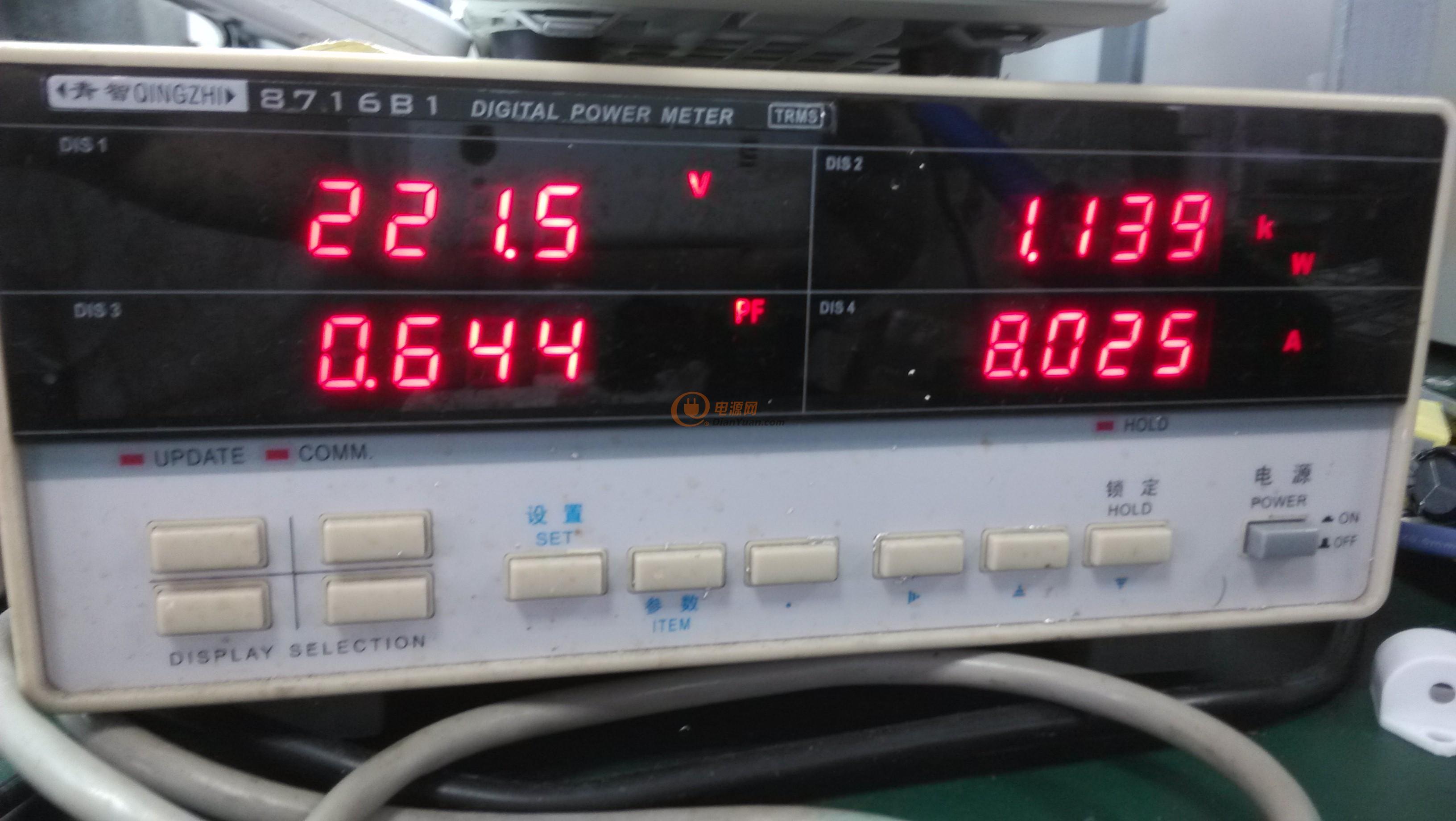

測試的數據

回復

心如刀割

2016-10-17 16:28

@心如刀割

嗯，好，爭取盡快完成。[圖片]測試的數據[圖片]

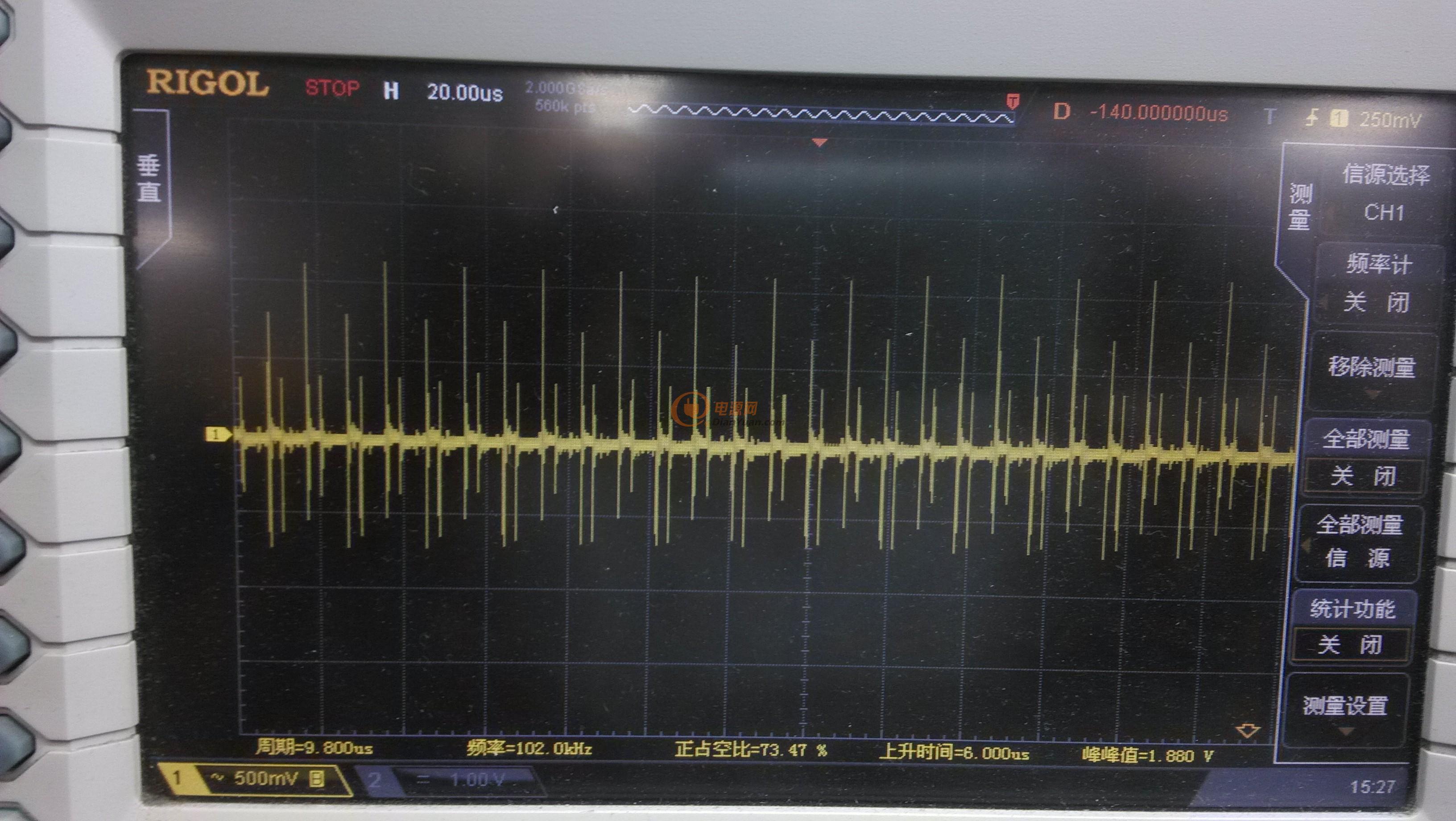

這個是拆了外殼之后測試的，沒有接地，沒有并電容。雜信有點大。當然我那個大型電子負載可能也有點污染了電網

回復

心如刀割

2016-10-18 11:54

@心如刀割

[圖片] 這個是拆了外殼之后測試的，沒有接地，沒有并電容。雜信有點大。當然我那個大型電子負載可能也有點污染了電網[圖片]

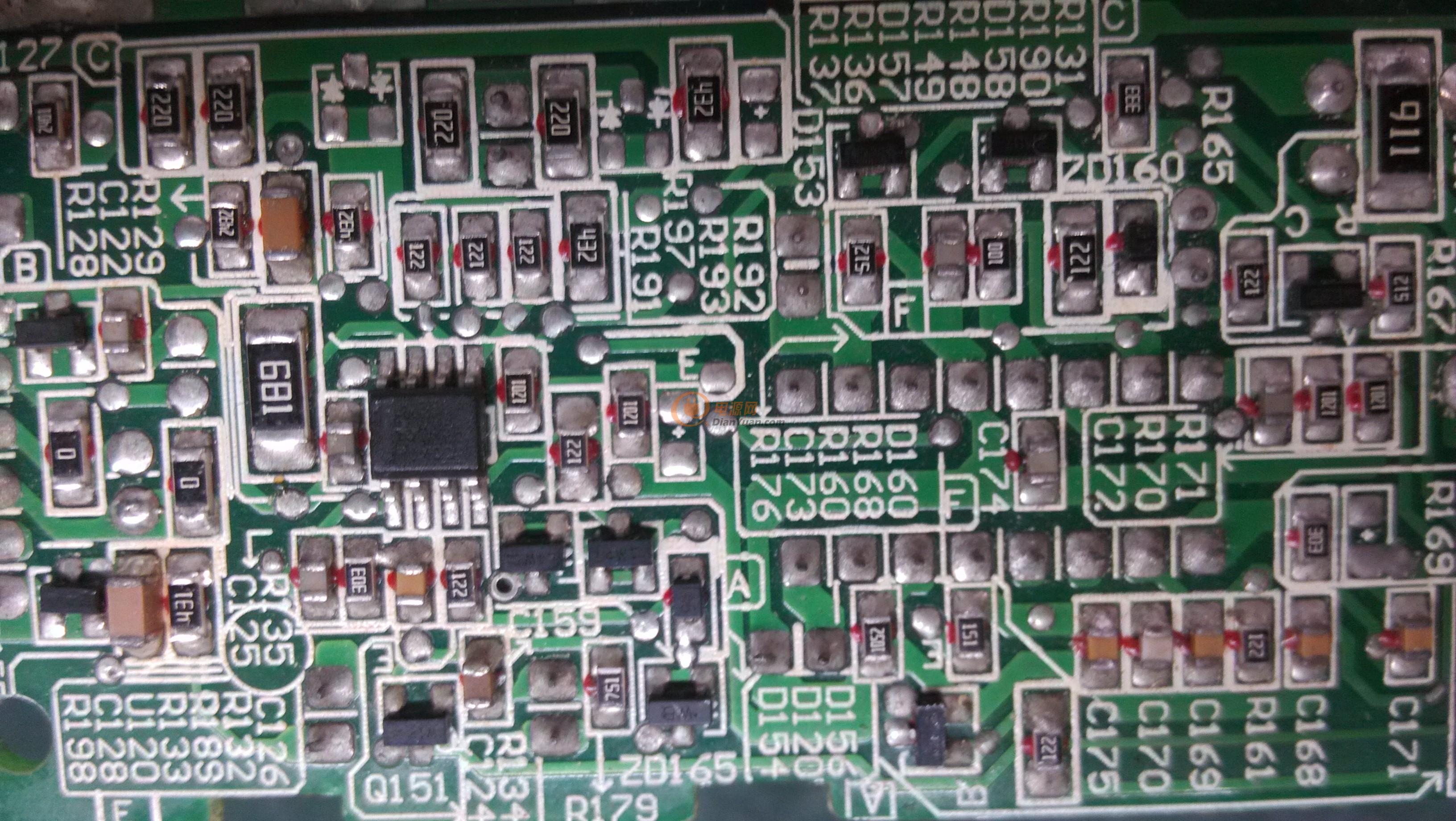

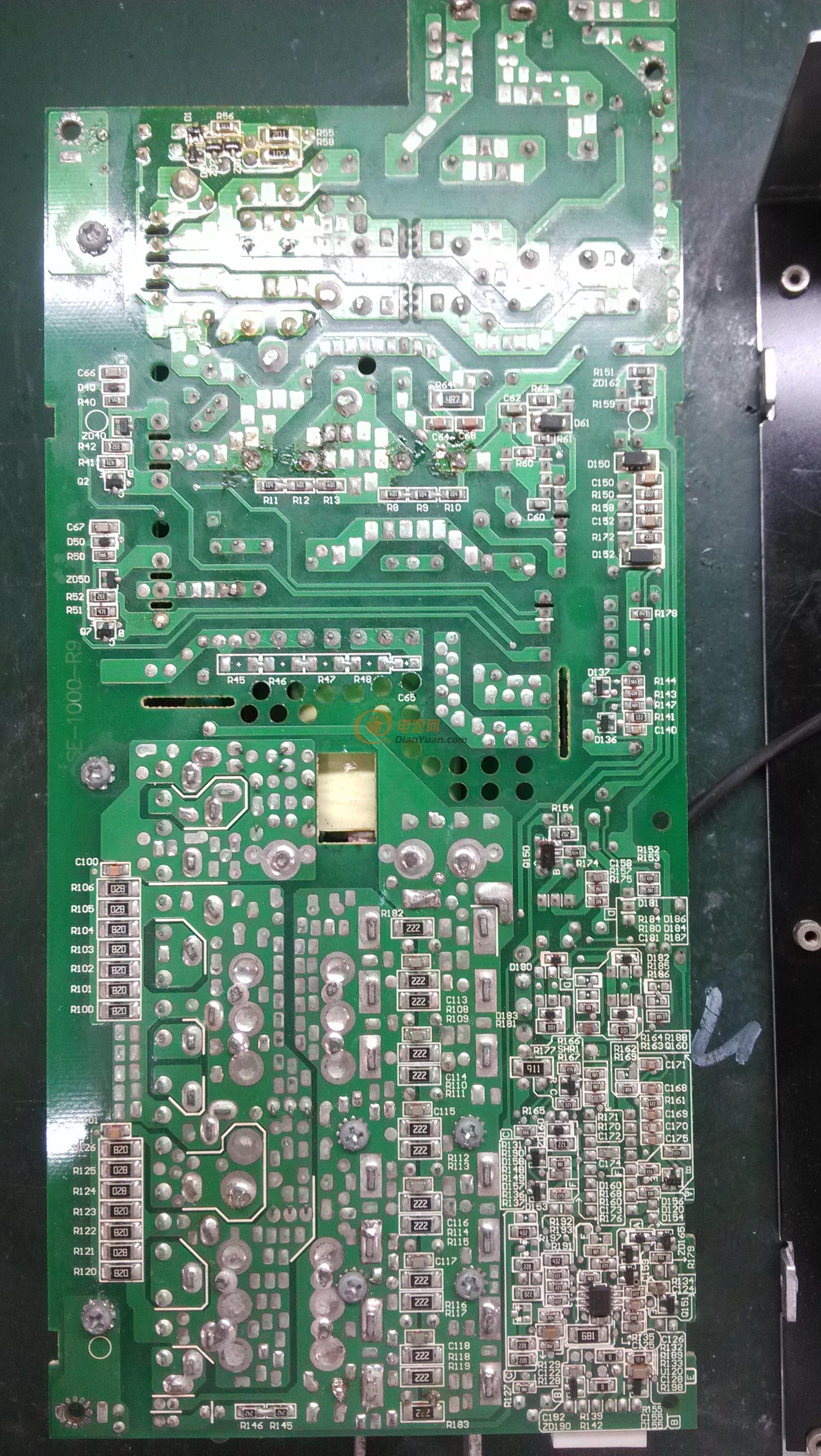

繼續一些細節

老版本，現在可能早就改版了。

很整齊，有些測試點會不會太靠近元件了呢？就怕測試的時候碰壞元件。

回復

電源網-天邊

2016-10-18 13:16

@心如刀割

[圖片] 繼續一些細節[圖片]老版本，現在可能早就改版了。[圖片] 很整齊，有些測試點會不會太靠近元件了呢？就怕測試的時候碰壞元件。

真舍得拆呀~

回復

心如刀割

2016-10-18 13:20

@電源網-天邊

真舍得拆呀~

拆，必須的。還在找一把功率大一點的鉻鐵就開始了。

回復

417zhouge

2016-10-18 19:12

@心如刀割

拆，必須的。還在找一把功率大一點的鉻鐵就開始了。

點贊，必須的。

回復

心如刀割

2016-10-20 20:18

@417zhouge

點贊，必須的。[圖片]

謝謝版主。

繼續拆。鉻鐵不夠猛想斯文點都不行。暴力拆解又把手給弄傷了，最后兩把鉻鐵一起上才搞定。

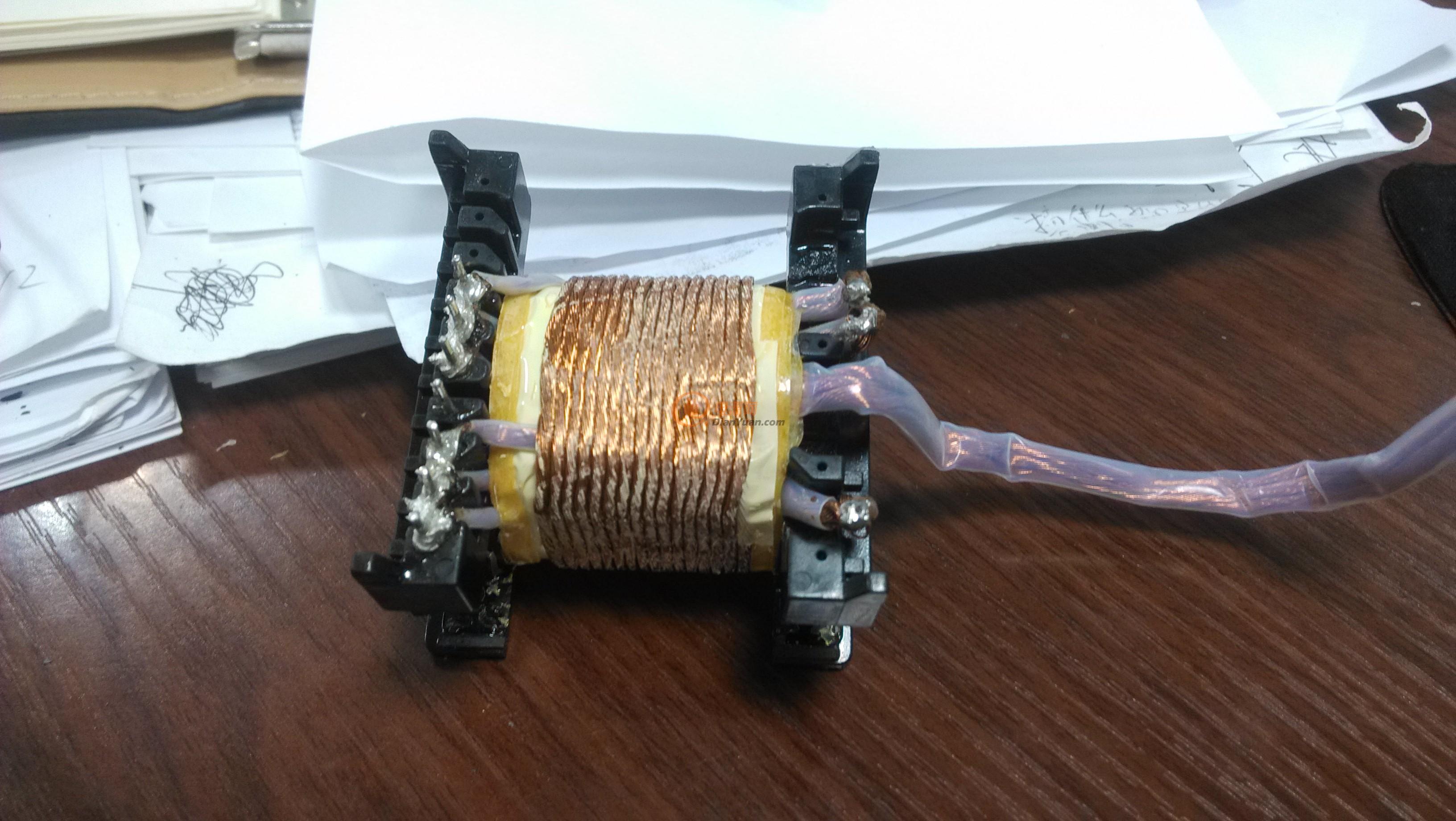

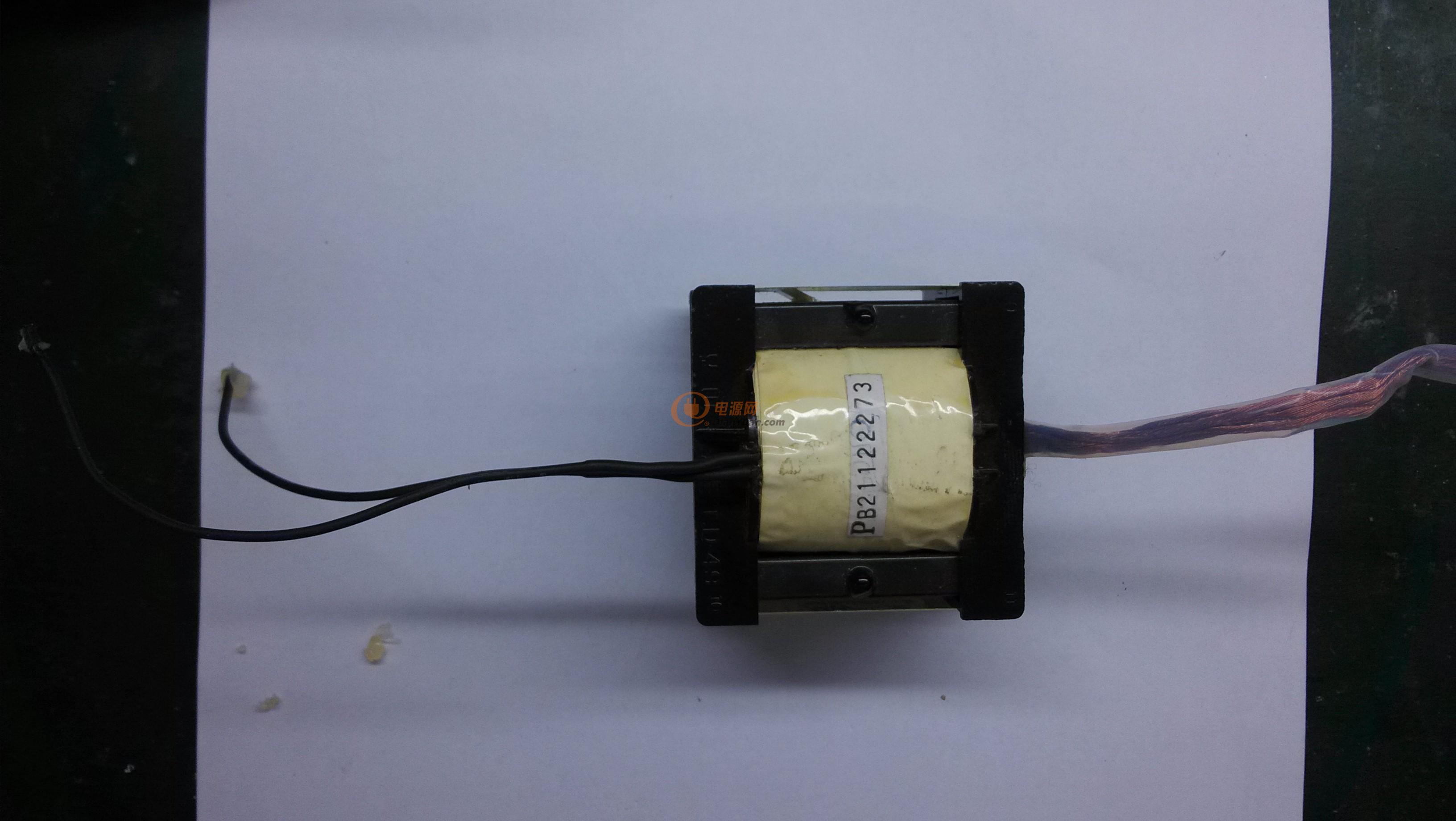

首先就把主變給拆了，

有空再敲了。ER50/50的尺寸，還帶了個套。

LP=1335UH，兩個Ls=135UH，還有一個應該是給繼電器供電的，30UH。LCR儀器有點古老，大概是這么多吧。等明天測準一點再看圈數。初次級都是用多股線繞的。

回復

心如刀割

2016-10-20 20:23

@心如刀割

謝謝版主。繼續拆。鉻鐵不夠猛想斯文點都不行。暴力拆解又把手給弄傷了，最后兩把鉻鐵一起上才搞定。首先就把主變給拆了，[圖片]有空再敲了。ER50/50的尺寸，還帶了個套。LP=1335UH，兩個Ls=135UH，還有一個應該是給繼電器供電的，30UH。LCR儀器有點古老，大概是這么多吧。等明天測準一點再看圈數。初次級都是用多股線繞的。

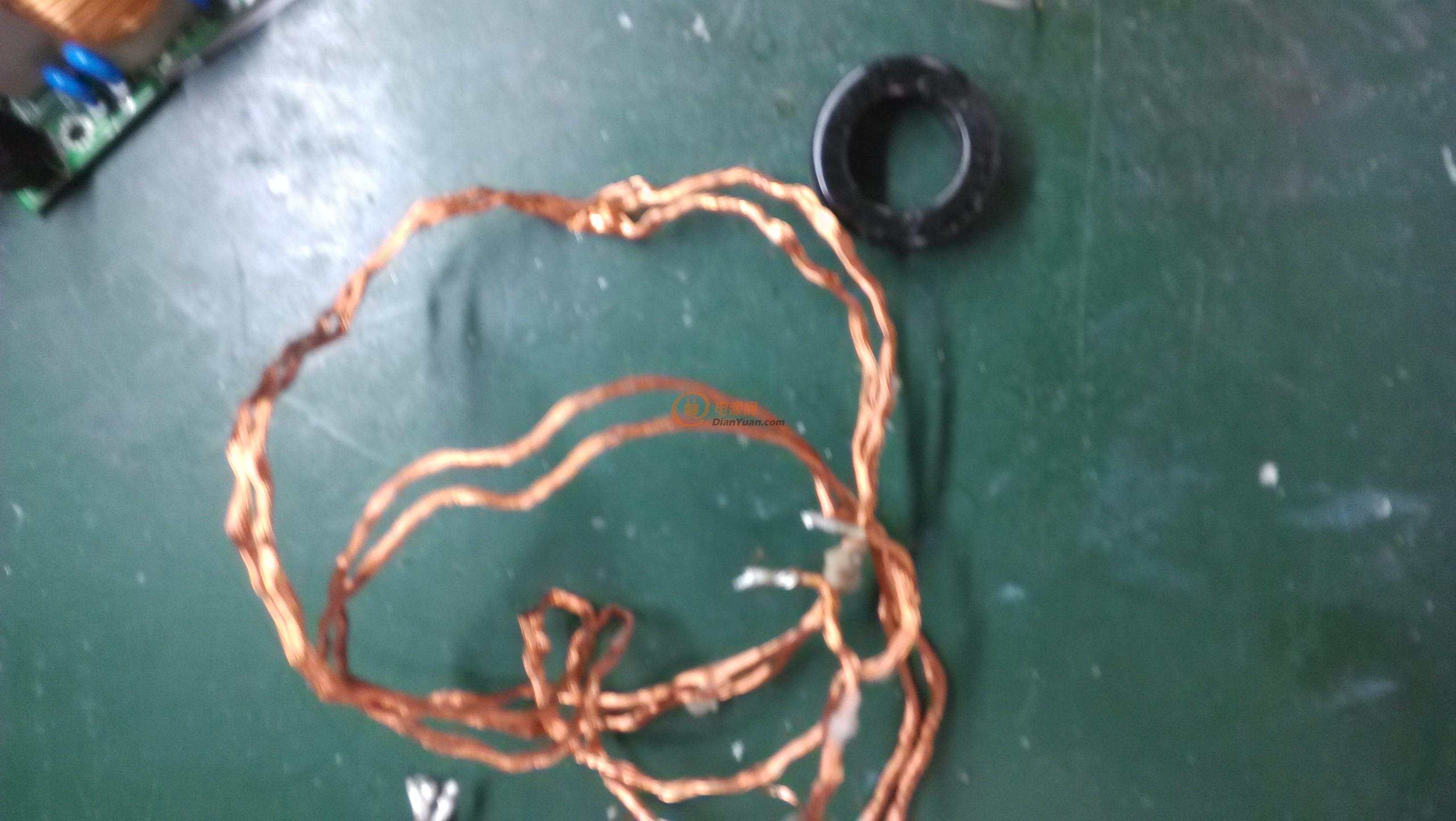

輸出磁環兩個33環鐵硅鋁并一起用。0.3mm的多股線繞22T，感量45UH
