3525+2110的半橋逆變器的簡易制作（2天制作）

乘著放假2天，有閑工夫，于是粗制濫造個600w的半橋方波逆變（方波以足夠滿足我啦），

文字不重要，看圖

后級用3525加IR2110驅動半橋，半橋電路簡潔些嘿嘿，考慮3525不怎么適合很低的頻率，于是設定頻率在60HZ，家用，沒什么問題。

半橋的MOS 用的便宜的740，拆機的效果還可以。剛開始用新的，一會就自己擊穿了，后來換拆機的就沒問題了，帶大負載會有點小熱

3525前級驅動帶反饋、

（前級還是用經典便宜的3525，隨處可見，方便實驗。加入了閉環穩壓，但實際沒用這個功能）

$P4IK{PHGRY__0WI_5E$EDAR$

開機關機，用了三極管推繼電器，實現點觸開關實現開關機。由于只放假2天，選零件，畫PCB，制作PCB，感光法還不錯，所以機器就只能湊合著看看了，

實驗負載400w，前級沒超過40度，因為加入了溫度控制風扇，40度啟動，整機還湊合。

等停電了，就拿出來服役，

全部回復(37)

只看樓主

正序查看

倒序查看

suiyi3

LV.5

2016-09-27 17:50

繼續上更多圖片呀，說的我心都癢癢的，也想弄個停電的時候玩玩

回復

林浩7856

LV.5

2016-09-27 18:00

@suiyi3

繼續上更多圖片呀，說的我心都癢癢的，也想弄個停電的時候玩玩

小負載的慢慢加到400w

回復

林浩7856

LV.5

2016-09-27 18:07

@林浩7856

[圖片]小負載的慢慢加到400w

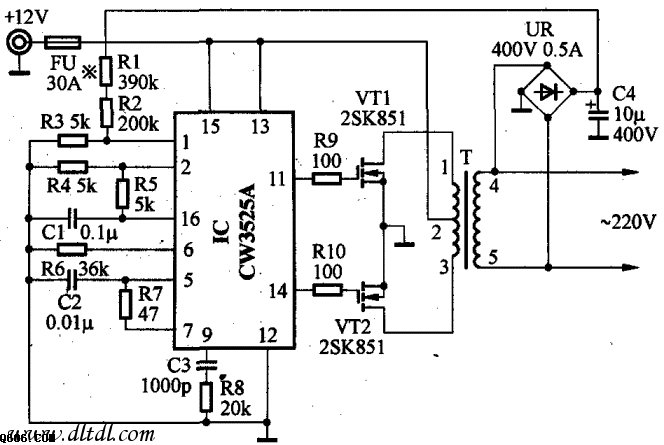

參考的此圖，還可以。前級稍有改動就是好圖啦，由于開環的效率高，實際制作時沒有上穩壓.

回復

林浩7856

LV.5

2016-09-27 18:18

@林浩7856

[圖片]參考的此圖，還可以。前級稍有改動就是好圖啦，由于開環的效率高，實際制作時沒有上穩壓.

半橋用的3525產生60HZ 通過2110驅動上下臂管，實際使用因為頻率低，自舉電容c1需要足夠大，我方便，順手用了47uf的電解，這個耐壓要稍微高些我用了63v，50v也可，半橋驅動的電源需要15v左右，因此電源電壓低時可能驅動不足，所以采用變壓器繞個低壓繞組，7815穩壓，提供給半橋驅動，實驗時發現個問題，整流橋輸出與輸入是虛通的，低壓繞組不能與高壓繞組共線，不然燒低壓。高壓MOS，此圖沒加泄放電阻，由于習慣了，所以實際還是加了泄放電阻的。

VDD實際使用的7805穩壓，提供5v電壓。SD接地處理

回復

電源網-fqd

2016-09-28 11:06

帖子已被設置為頭條，恭喜樓主可添加電源網私人官網微信（dianyuan_com）為好友，領取現金紅包（備注信息：頭條紅包）

注：現金紅包僅限當日領取

活動介紹：http://m.daogou-taobao.cn/bbs/1531738.html

回復

suiyi3

LV.5

2016-09-28 11:31

@林浩7856

半橋用的3525產生60HZ通過2110驅動上下臂管，實際使用因為頻率低，自舉電容c1需要足夠大，我方便，順手用了47uf的電解，這個耐壓要稍微高些我用了63v，50v也可，半橋驅動的電源需要15v左右，因此電源電壓低時可能驅動不足，所以采用變壓器繞個低壓繞組，7815穩壓，提供給半橋驅動，實驗時發現個問題，整流橋輸出與輸入是虛通的，低壓繞組不能與高壓繞組共線，不然燒低壓。高壓MOS，此圖沒加泄放電阻，由于習慣了，所以實際還是加了泄放電阻的。 VDD實際使用的7805穩壓，提供5v電壓。SD接地處理[圖片]

用什么電池供電的呀~

回復

candar

LV.1

2016-09-28 23:41

@電源網-fqd

帖子已被設置為頭條，恭喜樓主可添加電源網私人官網微信（dianyuan_com）為好友，領取現金紅包（備注信息：頭條紅包）注：現金紅包僅限當日領取活動介紹：http://m.daogou-taobao.cn/bbs/1531738.html [圖片]

這樣的帖子拿出來也真啃爹啊！

回復

林浩7856

LV.5

2016-09-29 10:03

@suiyi3

用什么電池供電的呀~

12v電池廢舊的電動車電池

回復

林浩7856

LV.5

2016-09-29 10:03

@candar

這樣的帖子拿出來也真啃爹啊！

嘿嘿 .主要是玩玩

回復

wheelzhou

LV.9

2016-09-29 19:31

@林浩7856

嘿嘿 .主要是玩玩

節能燈插在插座上，是幾個意思，是不是插座的電來自逆變器呢？

回復

林浩7856

LV.5

2016-09-29 21:36

@wheelzhou

節能燈插在插座上，是幾個意思，是不是插座的電來自逆變器呢？

是滴逆變輸出供給插座帶家電

回復

電源網-fqd

2016-09-30 13:30

已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/

回復

huangchaolong11

LV.2

2016-10-11 09:46

@林浩7856

半橋用的3525產生60HZ通過2110驅動上下臂管，實際使用因為頻率低，自舉電容c1需要足夠大，我方便，順手用了47uf的電解，這個耐壓要稍微高些我用了63v，50v也可，半橋驅動的電源需要15v左右，因此電源電壓低時可能驅動不足，所以采用變壓器繞個低壓繞組，7815穩壓，提供給半橋驅動，實驗時發現個問題，整流橋輸出與輸入是虛通的，低壓繞組不能與高壓繞組共線，不然燒低壓。高壓MOS，此圖沒加泄放電阻，由于習慣了，所以實際還是加了泄放電阻的。 VDD實際使用的7805穩壓，提供5v電壓。SD接地處理[圖片]

樓主能不能出個完整的電路圖呀，

回復

林浩7856

LV.5

2016-10-11 12:54

@huangchaolong11

樓主能不能出個完整的電路圖呀，

可以的哦

回復

zbl091

LV.1

2016-10-14 09:12

@林浩7856

12v電池廢舊的電動車電池

2110我用的電源是12V，但是2110輸出的脈沖高電平才6V，驅動不了MOSFET啊？

回復

林浩7856

LV.5

2016-10-14 10:02

@zbl091

2110我用的電源是12V，但是2110輸出的脈沖高電平才6V，驅動不了MOSFET啊？

2110輸出高端是自舉驅動，需要注意， MOS管5v就好了，

回復

huangchaolong11

LV.2

2016-10-21 22:52

@林浩7856

可以的哦

可以發我郵箱嗎？huangchaolong11@163.com 有勞，謝謝啦；我也想做一個

回復

林浩7856

LV.5

2016-10-22 12:38

@huangchaolong11

可以發我郵箱嗎？huangchaolong11@163.com 有勞，謝謝啦；我也想做一個

好啊

回復

風丶殤

LV.4

2016-11-09 01:40

@電源網-fqd

已經被添加到社區經典圖庫嘍http://m.daogou-taobao.cn/bbs/classic/

不錯不錯，謝謝分享呀，能否發個完整的電路看看，學習學習

回復

唯愛8858

LV.2

2016-11-09 10:05

@林浩7856

半橋用的3525產生60HZ通過2110驅動上下臂管，實際使用因為頻率低，自舉電容c1需要足夠大，我方便，順手用了47uf的電解，這個耐壓要稍微高些我用了63v，50v也可，半橋驅動的電源需要15v左右，因此電源電壓低時可能驅動不足，所以采用變壓器繞個低壓繞組，7815穩壓，提供給半橋驅動，實驗時發現個問題，整流橋輸出與輸入是虛通的，低壓繞組不能與高壓繞組共線，不然燒低壓。高壓MOS，此圖沒加泄放電阻，由于習慣了，所以實際還是加了泄放電阻的。 VDD實際使用的7805穩壓，提供5v電壓。SD接地處理[圖片]

老師做得不錯熟悉電路圖做的就是快啊 ~

回復

林浩7856

LV.5

2016-11-10 09:47

@唯愛8858

老師做得不錯熟悉電路圖做的就是快啊~

恩，熟悉了就可以隨意做啦嘿嘿

回復

帝國夢

LV.5

2016-12-03 11:50

@林浩7856

半橋用的3525產生60HZ通過2110驅動上下臂管，實際使用因為頻率低，自舉電容c1需要足夠大，我方便，順手用了47uf的電解，這個耐壓要稍微高些我用了63v，50v也可，半橋驅動的電源需要15v左右，因此電源電壓低時可能驅動不足，所以采用變壓器繞個低壓繞組，7815穩壓，提供給半橋驅動，實驗時發現個問題，整流橋輸出與輸入是虛通的，低壓繞組不能與高壓繞組共線，不然燒低壓。高壓MOS，此圖沒加泄放電阻，由于習慣了，所以實際還是加了泄放電阻的。 VDD實際使用的7805穩壓，提供5v電壓。SD接地處理[圖片]

mark ，學習了

回復

林浩7856

LV.5

2016-12-05 14:43

@風丶殤

不錯不錯，謝謝分享呀，能否發個完整的電路看看，學習學習[圖片]

我比較懶嘿嘿找到有人畫圖就行

回復

husky123

LV.1

2017-06-28 09:14

@林浩7856

好啊

能不能也發我一份啊，剛開始做逆變，想學習一下。457070451@qq.com

回復

林浩7856

LV.5

2017-06-28 13:43

@husky123

能不能也發我一份啊，剛開始做逆變，想學習一下。457070451@qq.com

做什么電源呢

回復

husky123

LV.1

2017-06-28 16:34

@林浩7856

做什么電源呢

做一個逆變器，12V或者15V DC輸入，35VAC 60W應該就夠用了，目前準備用sg3525+IR2101來做，第一次做逆變器，有點茫然

回復

林浩7856

LV.5

2017-06-28 17:53

@husky123

做一個逆變器，12V或者15VDC輸入，35VAC60W應該就夠用了，目前準備用sg3525+IR2101來做，第一次做逆變器，有點茫然

DC-DC還是DC-AC

回復

林浩7856

LV.5

2017-06-28 17:54

@husky123

做一個逆變器，12V或者15VDC輸入，35VAC60W應該就夠用了，目前準備用sg3525+IR2101來做，第一次做逆變器，有點茫然

DC-DC可以使用bost

回復

園林一號

LV.1

2017-07-22 20:32

@林浩7856

半橋用的3525產生60HZ通過2110驅動上下臂管，實際使用因為頻率低，自舉電容c1需要足夠大，我方便，順手用了47uf的電解，這個耐壓要稍微高些我用了63v，50v也可，半橋驅動的電源需要15v左右，因此電源電壓低時可能驅動不足，所以采用變壓器繞個低壓繞組，7815穩壓，提供給半橋驅動，實驗時發現個問題，整流橋輸出與輸入是虛通的，低壓繞組不能與高壓繞組共線，不然燒低壓。高壓MOS，此圖沒加泄放電阻，由于習慣了，所以實際還是加了泄放電阻的。 VDD實際使用的7805穩壓，提供5v電壓。SD接地處理[圖片]

能給我一份嗎

最近在做DC-AC電源

用STM32 控制
