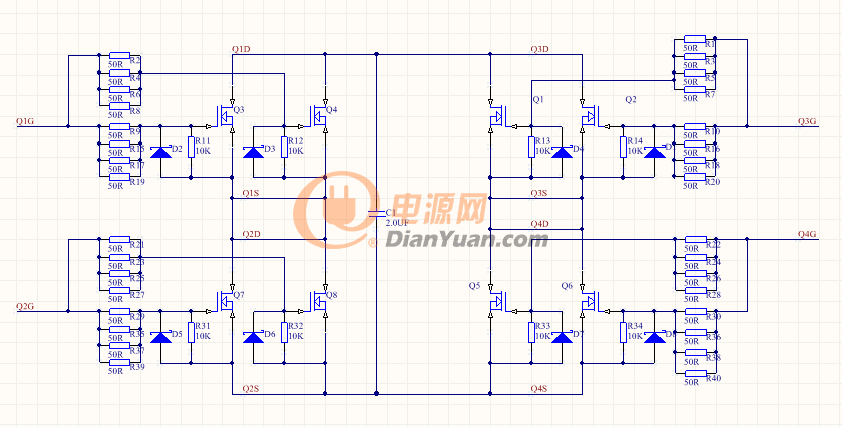

想請問一下各位大俠，下圖中D2選用的是18V的雙向穩壓管，為什么測試的MOS管GS兩端的驅動電壓波形還是會出現大于18V的電壓尖峰，說明這個鉗位二極管根本沒起到作用，這是為什么呢，確定穩壓管是好的沒被擊穿，百思不得其解好幾天，希望了解的人可以幫我解決這個疑問，感謝！
穩壓管的鉗位
全部回復(11)
正序查看
倒序查看
已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/
http://m.daogou-taobao.cn/bbs/classic/
0
回復
@wpcily
沙發，同等
這是穩壓管的特性, 雖然穩壓管是操作在負電阻區, 但是在穩壓管反向崩潰時, 其速度並沒有那麼快, 因?yàn)槠潆娏魇窍染彾峥焖偕仙?
表示電阻值是瞬間下降, 這才會造成前緣有一個尖波存在, 不過依據半導體的特性, 通常在低於600uS以內的尖峰
, 並不會對半導體產生傷害, 而你的操作率若不高, 是不需要在意它,怕的話, 再併聯一顆幾百P的電容, 通常就看不到了..
0
回復
@juntion
這是穩壓管的特性,雖然穩壓管是操作在負電阻區,但是在穩壓管反向崩潰時,其速度並沒有那麼快,因?yàn)槠潆娏魇窍染彾峥焖偕仙硎倦娮柚凳撬查g下降, 這才會造成前緣有一個尖波存在,不過依據半導體的特性,通常在低於600uS以內的尖峰,並不會對半導體產生傷害,而你的操作率若不高,是不需要在意它,怕的話,再併聯一顆幾百P的電容,通常就看不到了..
我們頻率用的是20kHZ的，加的是nf級的電容沒多大效果！
0
回復
@juntion
這是穩壓管的特性,雖然穩壓管是操作在負電阻區,但是在穩壓管反向崩潰時,其速度並沒有那麼快,因?yàn)槠潆娏魇窍染彾峥焖偕仙硎倦娮柚凳撬查g下降, 這才會造成前緣有一個尖波存在,不過依據半導體的特性,通常在低於600uS以內的尖峰,並不會對半導體產生傷害,而你的操作率若不高,是不需要在意它,怕的話,再併聯一顆幾百P的電容,通常就看不到了..

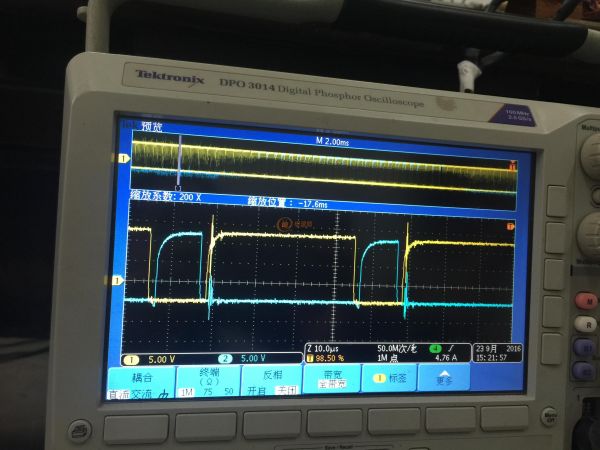

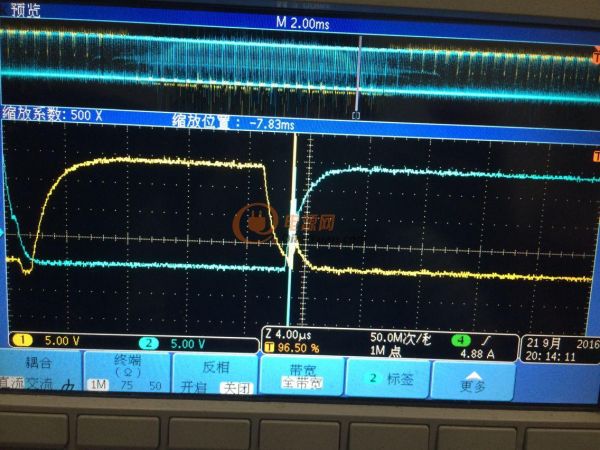

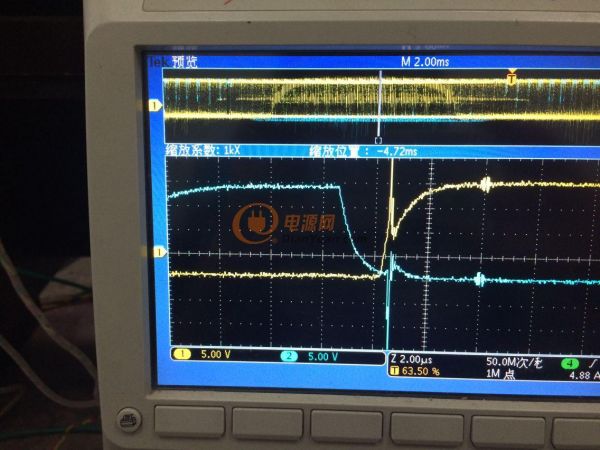

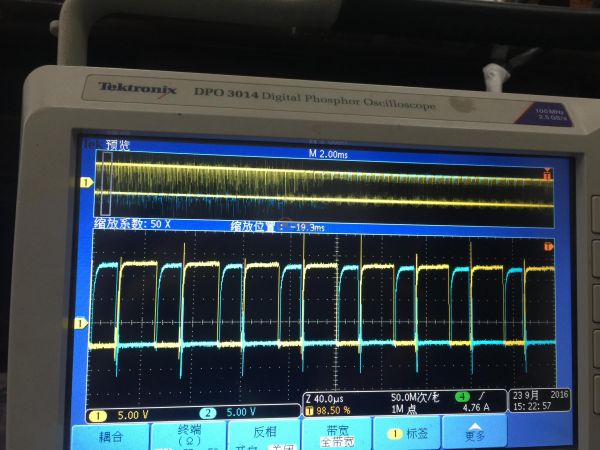

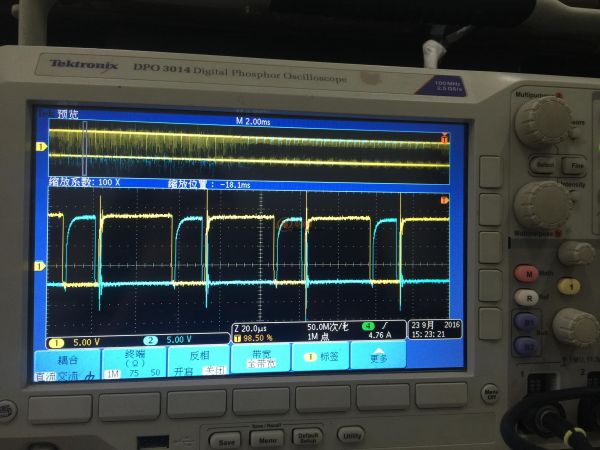

這是我們的波形！
0
回復
