最近在DIY一個反激式電源，先來看看設計目標：

輸入：90~264V AC（47~63Hz）

輸出：20V@3A

效率：88%

其他：恒壓恒流

下面是在淘寶上瞄到的兩個外殼：

                                                                            A款

                                                                     B款

      外殼是在淘寶上面瞄到的，一下子買了兩款回來，因?yàn)槲也恢滥且豢钸m合，所以都買了回來，再慢慢選；價格

都不貴A款：78*51*28mm 2.5元一個；B款：78*48*21mm 2元一個；買回來發現，兩款的材料是不一樣的，A款是

鐵的比較重，體積也稍微大點，但是散熱效果要好些；B款是鋁合金的，比較輕薄，體積稍微小點，但是散熱效果比較

差；但是又考慮到安裝問題，其實兩個的殼子的組裝是完成不一樣的，A款是兩個直角合起來的，而B款是兩個凹面插

合的（如下圖）；考慮到此電源發熱量也不是很大，所以越輕越小越好；所以選擇B款。





      外殼確定好了后，就開始選擇芯片了，當然拓?fù)浣Y(jié)構就是反激的了；在這里我選擇了通嘉科技的LD7539H，為

什么選擇它了，一是因?yàn)樗耐鈬娐繁容^設計，二是公司也在用這個芯片，所以了就它了；還有就是同步整流的

控制芯片了，還是選用通嘉公司的LD8520，兩個芯片都是SOT-26的封裝；

LD7539H-DS-00.pdf

LD8520-DS-01.pdf

    來看看原理圖吧：

    其實上面已經談到了，采用了通嘉科技的LD7539H的主控芯片，同步步整流芯片也是該公司的芯片；電源采用了

恒壓恒流的控制，使用TL431進行做基準，分別提供一個2.5V和一個更小的電壓基準；同時采用LM358做比較電路，

431提供的兩個基準電壓分別給這個358的兩個負向端，分別做電壓反饋和電流反饋；其他的都是基本電路了。

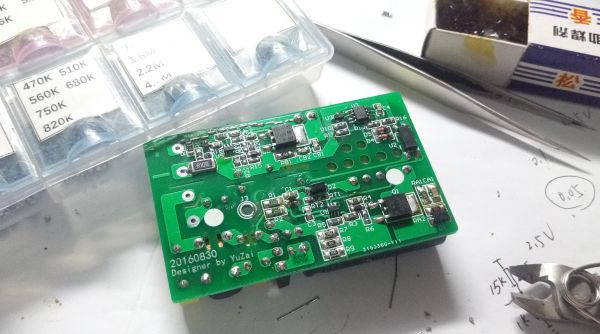

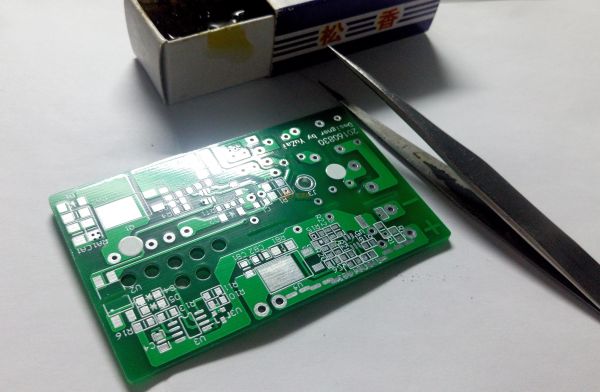

        板子大小是46*76mm，采用雙面板走線，LD7539H驅動芯片背面采用對地屏蔽；
