基于lm5117開關電源 輸出電流達不到3A

輸出電流達不到3A 最高2.2A

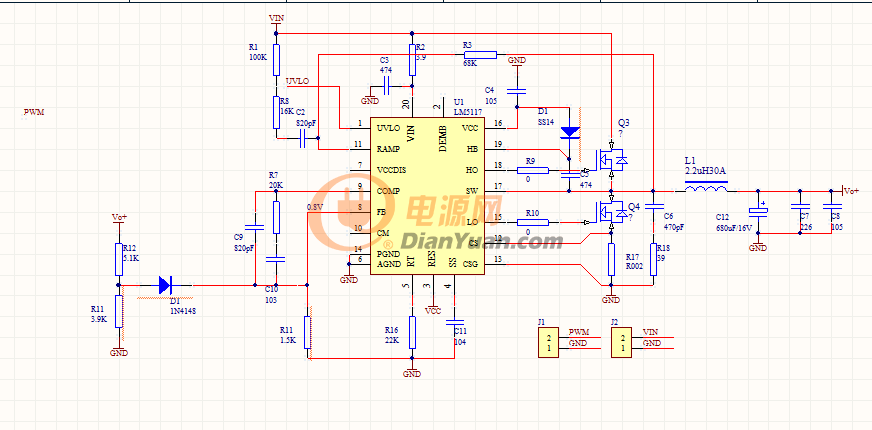

捕獲

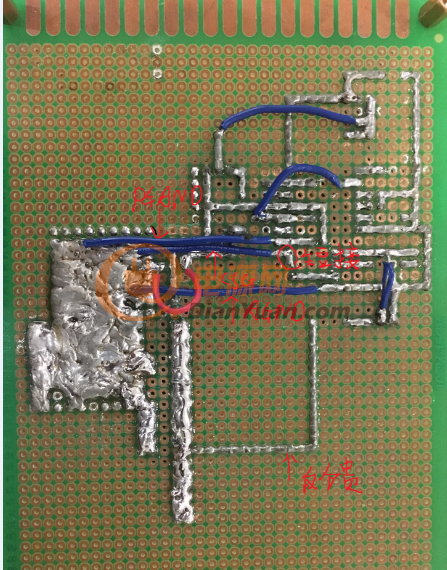

捕2







全部回復(19)
正序查看
倒序查看
2016-08-30 17:52

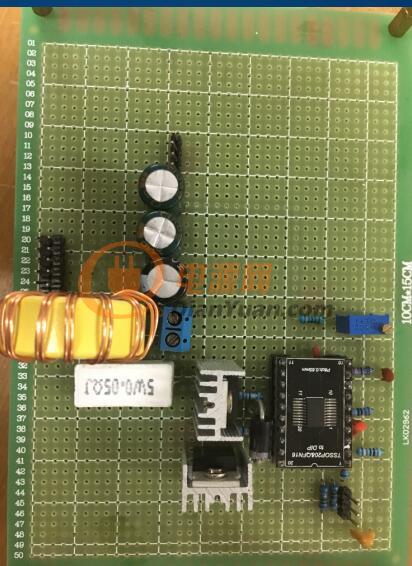

板子正面圖呢？
0
回復
GTerry
LV.2
3
2016-08-30 22:35
@ymyangyong
板子正面圖呢？

0
回復
GTerry
LV.2
4
2016-08-31 03:11
@ymyangyong
板子正面圖呢？

0
回復
GTerry
LV.2
5
2016-08-31 10:56
@ymyangyong
板子正面圖呢？

輸入電壓16V  輸出5V

 減小負載，當電流達到2.2A時電壓就突然跳到1V左右

電感問題？布局問題？

0
回復
2016-08-31 11:21
@GTerry
[圖片]
可能電感有點小，適當增加頻率可判斷。
0
回復
2016-08-31 11:26
@GTerry
輸入電壓16V 輸出5V 減小負載，當電流達到2.2A時電壓就突然跳到1V左右電感問題？布局問題？
R17要減小
0
回復
GTerry
LV.2
8
2016-08-31 11:41
@yaojinc1962
R17要減小

已經短接了

0
回復
2016-08-31 11:44
@yaojinc1962
R17要減小
從芯片資料看也只能輸出2.2A,見IOHL
0
回復
GTerry
LV.2
10
2016-08-31 12:09
@yaojinc1962
從芯片資料看也只能輸出2.2A,見IOHL

輸出電流可以很高的 這是今年電賽的題目要求要達到3A的

0
回復
yaojinc1962
LV.6
11
2016-08-31 12:47
@GTerry
輸出電流可以很高的這是今年電賽的題目要求要達到3A的
測測電感量夠嗎？或開關頻率提高點再測一下電流
0
回復
2016-08-31 13:32
已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/
0
回復
2016-08-31 15:17
@GTerry
輸出電流可以很高的這是今年電賽的題目要求要達到3A的
檢流電阻不建議用普通水泥電阻，分布電感較大。
0
回復
2016-08-31 19:43
@GTerry
輸入電壓16V 輸出5V 減小負載，當電流達到2.2A時電壓就突然跳到1V左右電感問題？布局問題？
或許是電感過流飽和了，用兩個磁環并起來線圈少繞幾圈保持感量不變，測試一下如果能達到3A就是電感的問題了。
0
回復
GTerry
LV.2
15
2016-08-31 22:21
@boy59
或許是電感過流飽和了，用兩個磁環并起來線圈少繞幾圈保持感量不變，測試一下如果能達到3A就是電感的問題了。

怎么看電感有沒有磁飽和呢

0
回復
tycpro
LV.1
16
2016-08-31 22:38
調一下斜坡電阻，更換電感，感量不宜過大，我們之前能做到五六安的哈。
0
回復
GTerry
LV.2
17
2016-08-31 23:05
@tycpro
調一下斜坡電阻，更換電感，感量不宜過大，我們之前能做到五六安的哈。
斜坡電阻被短路了已經
0
回復
GTerry
LV.2
18
2016-08-31 23:08
@boy59
或許是電感過流飽和了，用兩個磁環并起來線圈少繞幾圈保持感量不變，測試一下如果能達到3A就是電感的問題了。
在fb短接地的情況下 200k頻率 黃白環16uh輸出0.4v 鐵硅鋁46uh輸出1v
0
回復
GTerry
LV.2
19
2016-08-31 23:14
@boy59
或許是電感過流飽和了，用兩個磁環并起來線圈少繞幾圈保持感量不變，測試一下如果能達到3A就是電感的問題了。
負載是2歐不到輸入16v
0
回復
GTerry
LV.2
20
2016-09-06 22:00
@boy59
或許是電感過流飽和了，用兩個磁環并起來線圈少繞幾圈保持感量不變，測試一下如果能達到3A就是電感的問題了。

問題解決了，頻率調成100k，我把電感少繞了幾圈估計7 8UH然后電流就上來了
