電路分析，求助！！

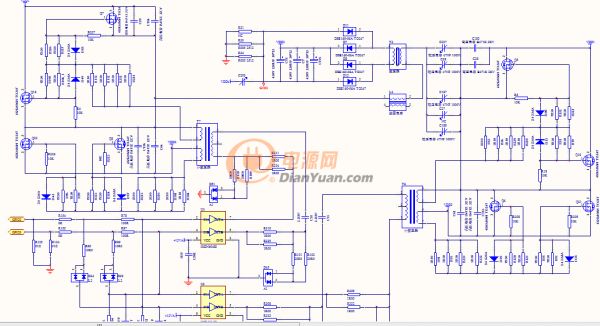

老板吩咐看一個電路，，菜鳥新人表示沒看懂，dsp通過變壓器驅動mosfet，但是我實在沒看懂這是一個什么電路，單路的

MOSFET是怎么連接的，這兩路又是什么關系，，，求大神指點

S3[9U3Y_`R4DR$(@P~K$RWK

全部回復(7)
正序查看
倒序查看
gtt_1218
LV.2
2
2016-08-15 09:49
我覺得這貌似是LLC電路，但是又不太確定
0
回復
2016-08-15 10:34
4套并聯MOS接成全橋，兩個驅動變壓器分別驅動兩側半橋。
0
回復
gtt_1218
LV.2
4
2016-08-15 11:01
@ymyangyong
4套并聯MOS接成全橋，兩個驅動變壓器分別驅動兩側半橋。

我可以理解為，一路變壓器驅動的4個MOSFET是全橋，，，兩個全橋構成了一個半橋嘛？？？

還是一路變壓器驅動的是半橋，，兩個半橋構成了一個全橋？求大神賜教

0
回復
2016-08-15 19:21
@gtt_1218
我可以理解為，一路變壓器驅動的4個MOSFET是全橋，，，兩個全橋構成了一個半橋嘛？？？還是一路變壓器驅動的是半橋，，兩個半橋構成了一個全橋？求大神賜教

一路變壓器驅動的4個MOS是半橋，其中每臂2個MOS是并聯關系，兩個半橋構成一個全橋。

0
回復
gtt_1218
LV.2
6
2016-08-15 19:34
@ymyangyong
一路變壓器驅動的4個MOS是半橋，其中每臂2個MOS是并聯關系，兩個半橋構成一個全橋。
謝謝版主！！！經您詳細解答我搞懂了這個結構，，，這是一個LLC電路嗎？我只看到了一個L，也可以用變壓器漏感當勵磁電感，，，但是電容在哪里？校正電容那一片嘛？
0
回復
2016-08-15 23:21
@gtt_1218
謝謝版主！！！經您詳細解答我搞懂了這個結構，，，這是一個LLC電路嗎？我只看到了一個L，也可以用變壓器漏感當勵磁電感，，，但是電容在哪里？校正電容那一片嘛？

也有可能是移相或其他諧振全橋，根據dsp調制方式決定。參與諧振的電容有很多，校正電容是其中一部分。

0
回復
gtt_1218
LV.2
8
2016-08-16 09:58
@ymyangyong
也有可能是移相或其他諧振全橋，根據dsp調制方式決定。參與諧振的電容有很多，校正電容是其中一部分。
恩，，我再仔細研究下，謝謝版主大大耐心解答
