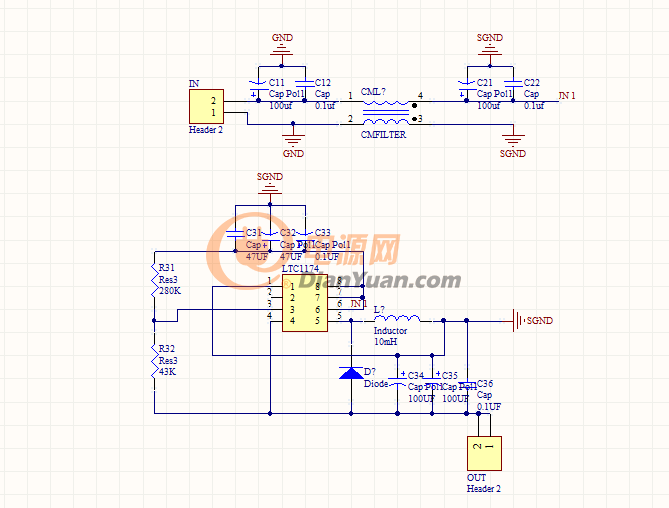

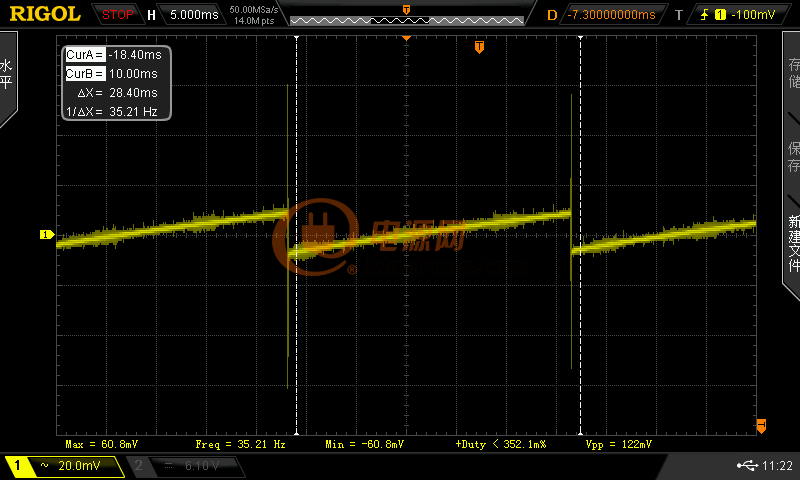

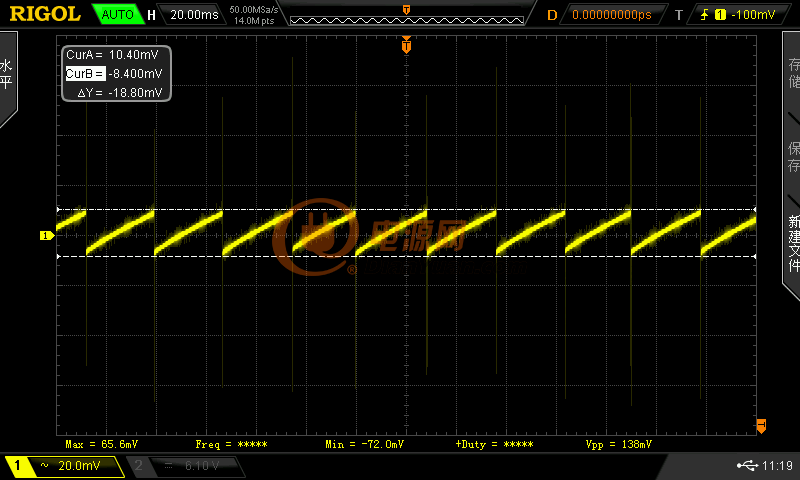

我做過幾個開關電源，都有一個問題，可能你們之前也看過我發的類似的帖子?，F(xiàn)在我說說我的問題：我的輸出端總是有一個類似鋸齒波的波形，而且鋸齒波的頻率都很低，一般在10HZ到50HZ左右吧，反正就是不高。跟開關電源芯片的開關頻率一點關系都沒有。一般來說輸出端是一條直線然后加上紋波啊噪聲的。就是一直弄不明白為什么會出現這么低頻的鋸齒波，我用一個電路來說明。具體在下面圖片中。就是希望有知道的朋友解釋下。輸入5V，鋸齒波頻率大概35HZ，加到到12V，頻率會變小，差不多20HZ左右。
