大電流同步BOOST電路， 開關管的DS上有很大的尖峰，怎么解決？

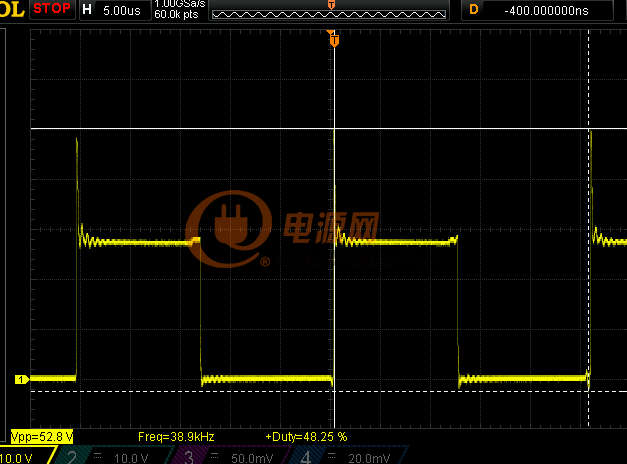

做了一個40A的12V升24V電源， 開關管的DS上有很大的尖峰，而且加RC吸收還沒什么效果，可能是引起的原因機制沒理解對，怎么解決有高手指點一下?

A



全部回復(8)
正序查看
倒序查看
hong_t
LV.6
2
2016-07-26 17:13
RC的電容加大到0.2uF都不能讓尖峰變小，求有招的高手指點一下！
0
回復
2016-07-26 20:39
40A，電流很大，這樣的尖峰只能用加大驅動電阻的方式去做，還有就是在二極管上加RC吸收，應該也能有點效果。
0
回復
2016-07-26 22:39
@417zhouge
40A，電流很大，這樣的尖峰只能用加大驅動電阻的方式去做，還有就是在二極管上加RC吸收，應該也能有點效果。
其實，這個諧波是 怎樣才是我的呢，完全就是同步整流開關管的容性開通產生的，所以，也存在這個結電容的損耗了，對的，增大吸收器是可以把諧波減小一些了。當然，如何把這個能量變成輸出能量，這個就涉及了軟開關方案的技術問題了。
0
回復
hong_t
LV.6
5
2016-07-27 08:47
@417zhouge
40A，電流很大，這樣的尖峰只能用加大驅動電阻的方式去做，還有就是在二極管上加RC吸收，應該也能有點效果。

因為變換幾種吸收“無效”， 昨天快下班時想，RC吸收這樣直接的怎么會沒有變化？ 采取措施： 加大電容，由原來的10nF, 分級加到220nF -->波形變化不明顯； 加并電阻，并到第4個時尖峰有一定下降……， 今天繼續

目標是能箝位到一定電壓就好

0
回復
hong_t
LV.6
6
2016-07-27 08:50
@zhangyiping
其實，這個諧波是怎樣才是我的呢，完全就是同步整流開關管的容性開通產生的，所以，也存在這個結電容的損耗了，對的，增大吸收器是可以把諧波減小一些了。當然，如何把這個能量變成輸出能量，這個就涉及了軟開關方案的技術問題了。

你說的與結電容有關是對的，昨天換了Coss不一樣的MOS, 波形的尖峰變化不大，但振蕩頻率變化明顯！

軟開關一時做不了（本人水平問題）

0
回復
hong_t
LV.6
7
2016-07-27 10:37
@hong_t
因為變換幾種吸收“無效”，昨天快下班時想，RC吸收這樣直接的怎么會沒有變化？采取措施：加大電容，由原來的10nF,分級加到220nF-->波形變化不明顯；加并電阻，并到第4個時尖峰有一定下降……，今天繼續目標是能箝位到一定電壓就好

換了承壓較高的管，就先這樣交樣品了

0
回復
2016-10-17 13:35
@hong_t

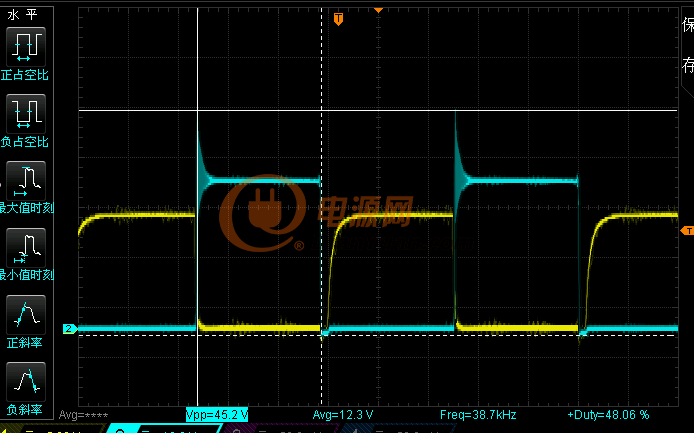

[圖片]換了承壓較高的管，就先這樣交樣品了
兄弟能否提供下原理圖參考？最近也要做個BOOT電源，輸入15V輸出160V150W的。先謝謝啦！！
0
回復
2016-10-18 08:14
@yaojinc1962
兄弟能否提供下原理圖參考？最近也要做個BOOT電源，輸入15V輸出160V150W的。先謝謝啦！！[圖片]

15V升到160V，10+倍了，換個電路拓撲吧。

全橋應該還是可以做好的。
