推挽自激逆變器求教

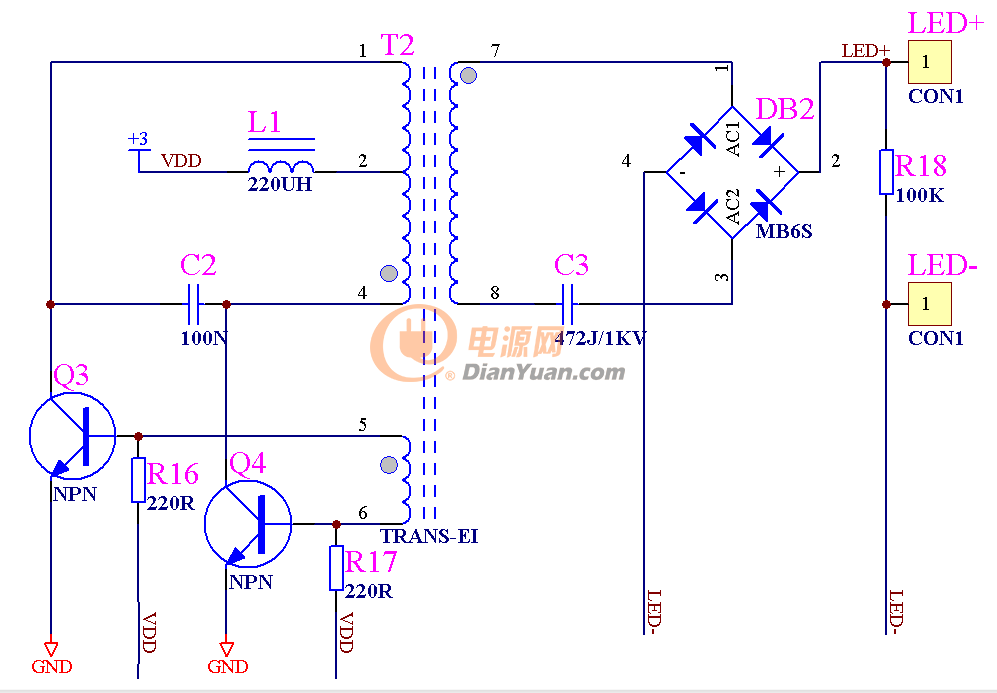

   很少做逆變器還是這種自激的，輸入3V左右，輸出80V/50mA,做了10個樣機7個好的，怎么搞都不壞，

有兩個一通電Q3或者是Q4就冒煙，有一個通電是好的，斷電再馬上通電Q3就冒煙，Q3冒煙Q4就沒事，Q4冒煙Q3就沒事

是變壓器設計有問題還是怎么回事呢？有朋友幫忙解惑嗎？感激不盡！

變壓器繞法8起7收170TS順時針膠帶2T，1起2收6TS順時針，2起4收6TS順時針，5起6收3TS順時針





QQ555

全部回復(9)
正序查看
倒序查看
guozhilin
LV.4
2
2016-07-19 13:36
求解惑，有人嗎？
0
回復
guozhilin
LV.4
3
2016-07-19 15:59
@guozhilin
求解惑，有人嗎？
有人嗎
0
回復
2016-07-20 09:32
估計是晶體管的耐壓或者電流不足.
0
回復
wangfl518
LV.4
5
2017-05-16 14:50
檢查下5 6有沒反相，R16去掉。DB2不能用整流橋，用4個高頻二極管，如RS1M.
0
回復
2017-05-22 08:59
@wangfl518
檢查下56有沒反相，R16去掉。DB2不能用整流橋，用4個高頻二極管，如RS1M.
如果有7個很穩定工作，應該是個別板的三極管不良
0
回復
2017-07-28 17:15

這是經典的Royer電路，R16和R17別接VDD，

接到電感L1后面,也就是變壓器的中心抽頭那里。

整流最好用高頻二極管。

0
回復
frankle
LV.2
8
2018-01-28 16:42
@oldzhangzcm
這是經典的Royer電路，R16和R17別接VDD，接到電感L1后面,也就是變壓器的中心抽頭那里。整流最好用高頻二極管。
我想問下，這種逆變器的匝數和電感量如何來計算，有什么公式嗎？比如，輸入在9.6V-14V，輸出AC220V，200mA;初級，次級匝數和電感量如何確定？
0
回復
hmy123456
LV.6
9
2018-01-29 11:04
@frankle
我想問下，這種逆變器的匝數和電感量如何來計算，有什么公式嗎？比如，輸入在9.6V-14V，輸出AC220V，200mA;初級，次級匝數和電感量如何確定？
計算匝數即可沒必要電感量
0
回復
frankle
LV.2
10
2018-01-30 08:58
@hmy123456
計算匝數即可沒必要電感量
 哦，謝謝，我去驗證下。
