這兩年電動代步設備比如扭扭車，平衡車的興起，電動車和摩托車市場行情日漸的看好，相應的配套電源方案需求也越來越多，無論是供電需求還是LED燈驅動需求都呈上升趨勢。
國內外各大IC設計原廠也不遺余力的推出一系列相關解決方案，大大推進了相關產品的性能改進以及實現更豐富的功能。而在不停的cost down的同時又對輸出功率要求越來越高，那么方案帶來的一系列問題也逐漸體現出來，其中比較突出的一個問題就是在電機供電的寬電壓輸入環境下（12V－85V）要實現穩定的大電流恒壓的要求，比如常見的5V 2.1A輸出。這個應用主要針對電動車和摩托車的整車供電以及提供一個USB口的應用。但是實際應用中電源pcba的位置和儀表盤或者usb口是有距離的，當滿載輸出時，輸出端的連接線上的損耗就比較明顯，再加上輸入端的寬電壓浮動，實際的輸出電壓可能減少最多20%。
常規的方案一般是設置輸出電壓的時候，提高20%設置，比如設置到5.5-6V，這樣滿載的時候?qū)嶋H輸出就能剛好不低于5V，但是這樣的方式造成不必要的損耗和元器件可能有成本上的提升，而且輕載時電壓過高對于某些設備可能也是有一定的影響的。

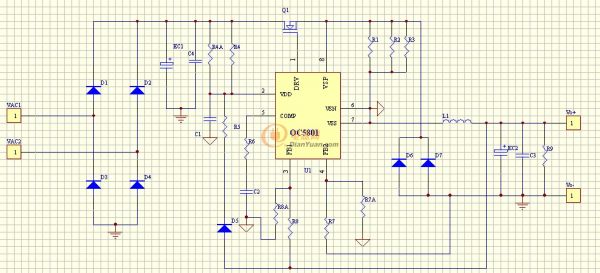

所以針對這個細分市場的一些客戶痛點，歐創芯半導體的設計工程師也是優化了輸出電壓的穩定性的前提下，創新的提出了“線損補償”的輸出電壓控制技術。在寬電壓輸入，輕載和滿載輸出電壓變動不到1%的情況下，針對客戶的線損情況可以自行設置輸出電壓的一個變化幅度。原理圖如下：
當輸出電流逐漸增大時，Vo電壓逐漸減小，則可增大R7/R7+R7A的比值以增強補償效果。
當輸出電流逐漸增大時，Vo電壓逐漸增大，則可減小R7/R7+R7A的比值以減弱補償效果。
最終達到的效果從電參數測試來看，PCBA輸出電壓是有一個線性上浮的過程，只是斜率不同，但是對于使用端（計入線損）實際情況來看，最終的電壓是恒定在5V的。
這樣的話就能很好的解決客戶因?yàn)椴煌妮敵鲞B接線造成輸出電壓不夠，實際設備供電不足或者不能工作的問題。
歡迎大家一起討論。
