手工焊機求指導

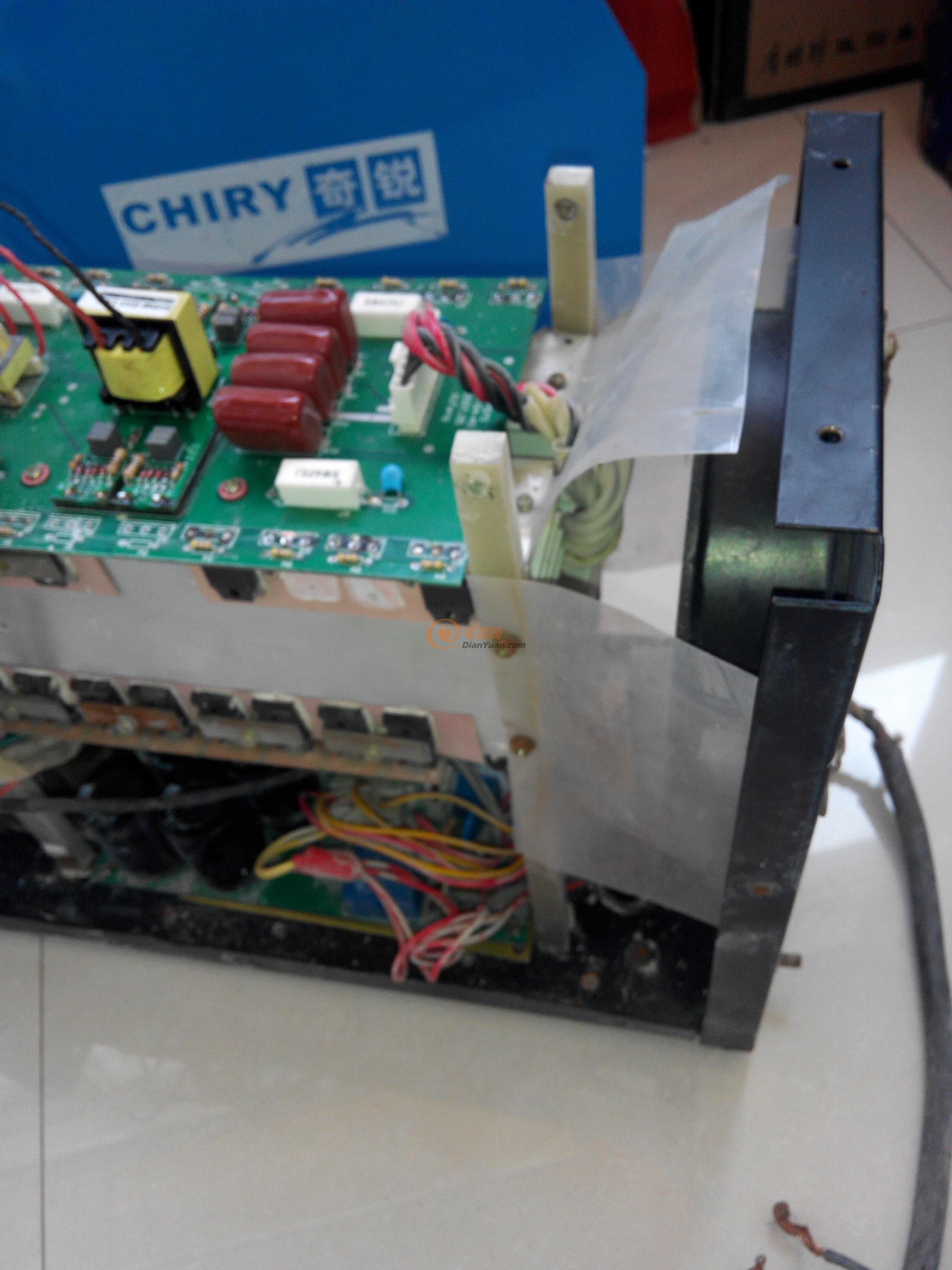

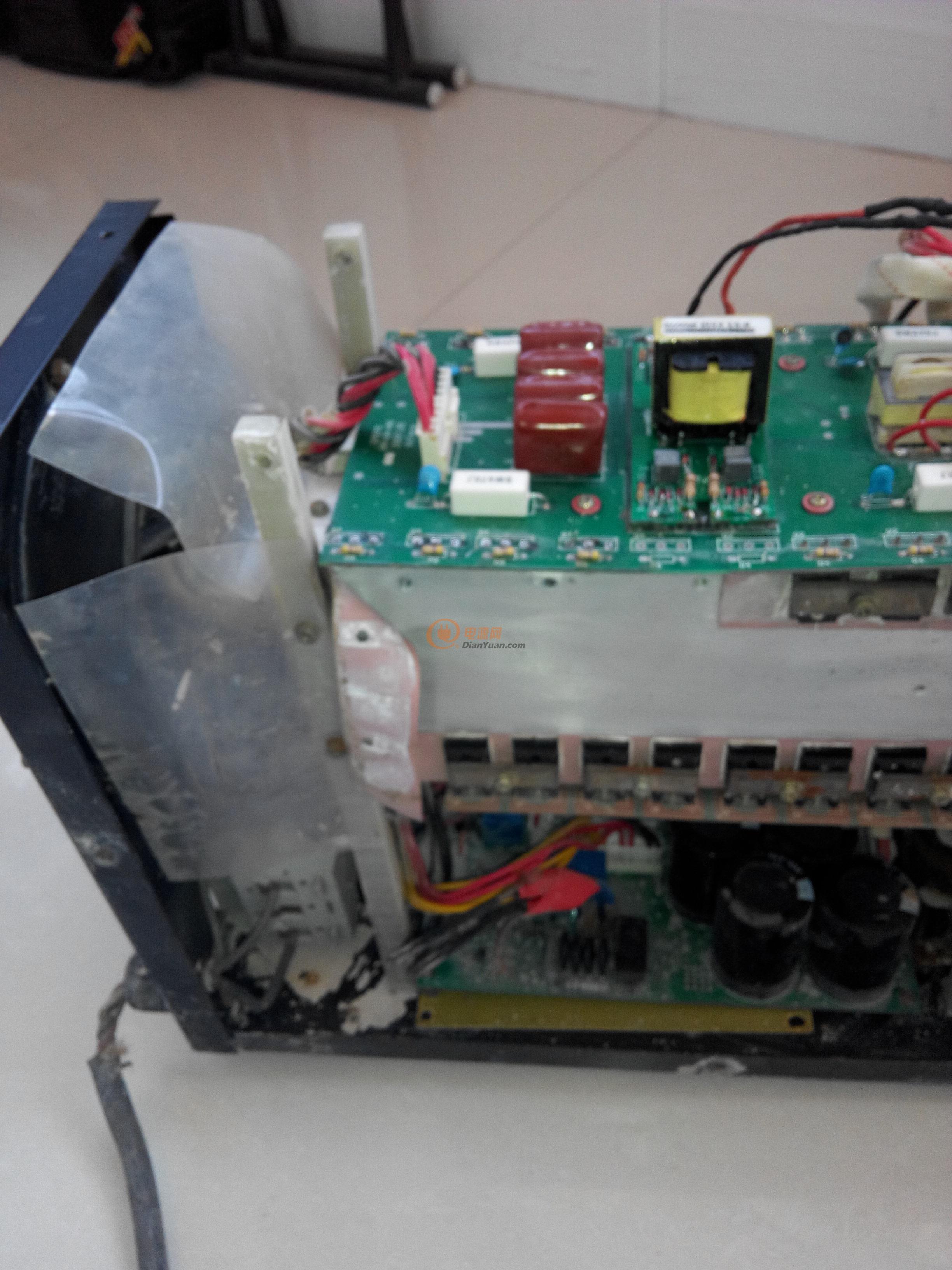

各位師傅好，這里有一個日烽ZX7-315手工焊機，驅動板上有兩個快回復二極管5819壞了，靠近風扇一側左右兩邊都有MOS管炸掉，大約兩個月前也是同樣的毛病，請問在修復驅動、更換MOS管的同時還要注意那里？

全部回復(6)

只看樓主

正序查看

倒序查看

晶熔鐵

2016-06-28 23:09

DC+540V【單相或DC+300V】主電源先斷開不通電，只對控制部分供電，觀測驅動波形是否理想。

回復

王旺

LV.4

2016-06-29 12:33

看看波行型好不好，看看

回復

王旺

LV.4

2016-06-29 20:02

把管全部換新，要一個型號一批貨才好。

回復

wuzhishun

LV.4

2016-06-30 12:12

@王旺

把管全部換新，要一個型號一批貨才好。

謝謝師傅，這是一個雙電壓機子，AC220V輸入，電源板輸出620V，四組驅動波形正常。現在又有新問題啦，接通主電路后風扇，指示燈正常，電源板輸出正常。焊接輸出端卻是0V，不能焊接。經查沒有斷路的地方，

請大俠指教

回復

王旺

LV.4

2016-06-30 18:54

@wuzhishun

謝謝師傅，這是一個雙電壓機子，AC220V輸入，電源板輸出620V，四組驅動波形正常。現在又有新問題啦，接通主電路后風扇，指示燈正常，電源板輸出正常。焊接輸出端卻是0V，不能焊接。經查沒有斷路的地方，[圖片]請大俠指教

l量空載電壓？測輸出端正反向電阻正常嗎？2中板變壓器 3快恢復二級管好壞。排除這些故障？

回復

wuzhishun

LV.4

2016-07-03 15:30

@王旺

l量空載電壓？測輸出端正反向電阻正常嗎？2中板變壓器3快恢復二級管好壞。排除這些故障？

其實是我偷懶，原來用的15/7的驅動板，直接摘下來換了個15/8的新板，然后側驅動波形好的就是不輸出電壓。修好舊板換回去就好了，謝謝指導

回復
